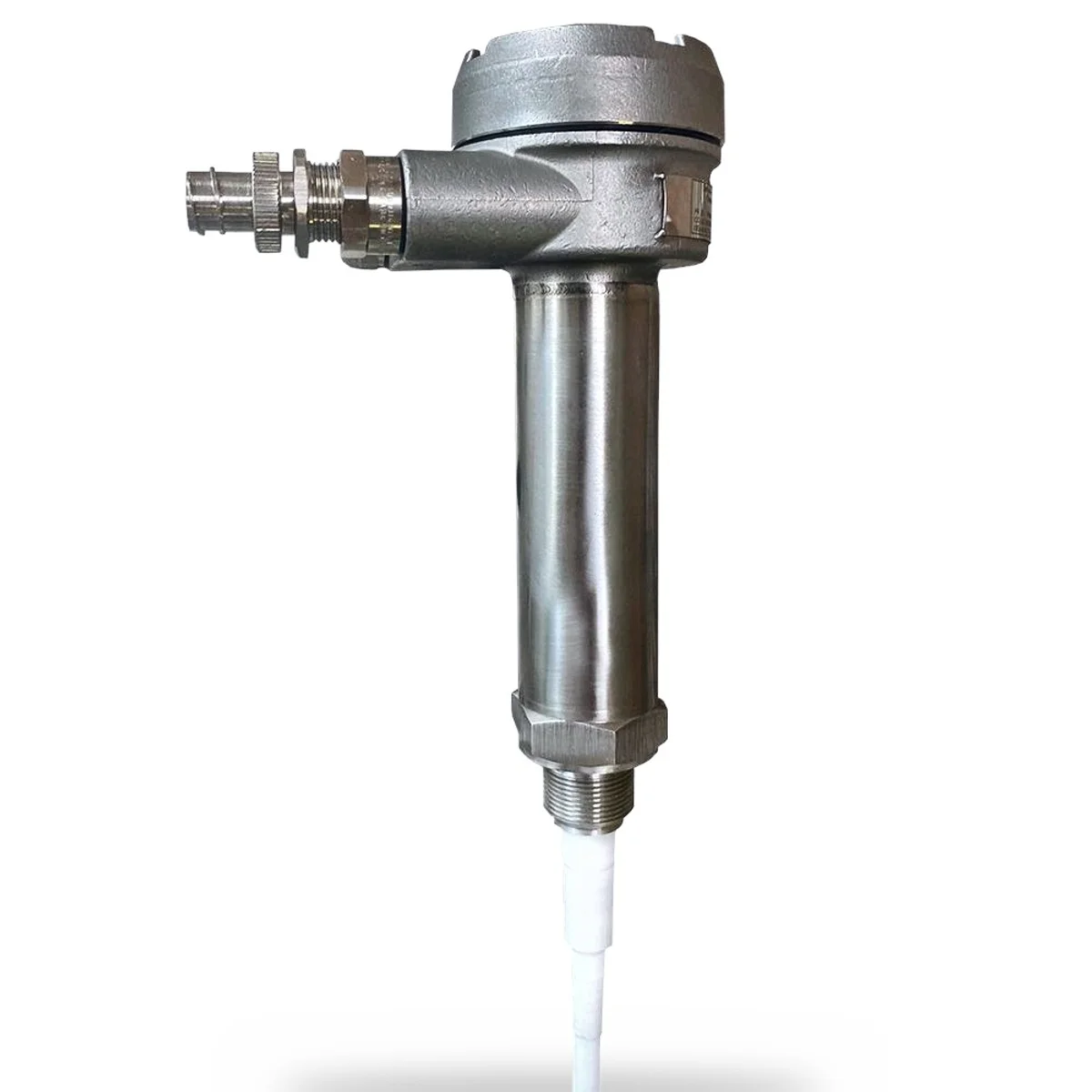

РИС-121 — ёмкостной уровнемер-сигнализатор российского производства. Принцип действия основан на высокочастотном преобразовании изменения электрической ёмкости чувствительного элемента (зонда), вызванного изменением уровня измеряемой среды, в унифицированный выходной сигнал. Зонд представляет собой электрод: для проводящих сред — изолированный (PTFE, PFA или керамика), для непроводящих — без изоляции, с измерением ёмкости между зондом и стенкой заземлённого резервуара. Прибор выпускается в одноблочном исполнении (РИС-121-РОСТЭК-Е-И, зонд и электроника в одном корпусе) и в многоблочном (РИС-121-М — до двух первичных преобразователей и вторичный блок с цифровым табло и релейной сигнализацией до 4 точек уровня). Работает с жидкостями и сыпучими материалами, при температуре от −100 до +200 °C и давлении до 10 МПа. Разработан и производится в России.

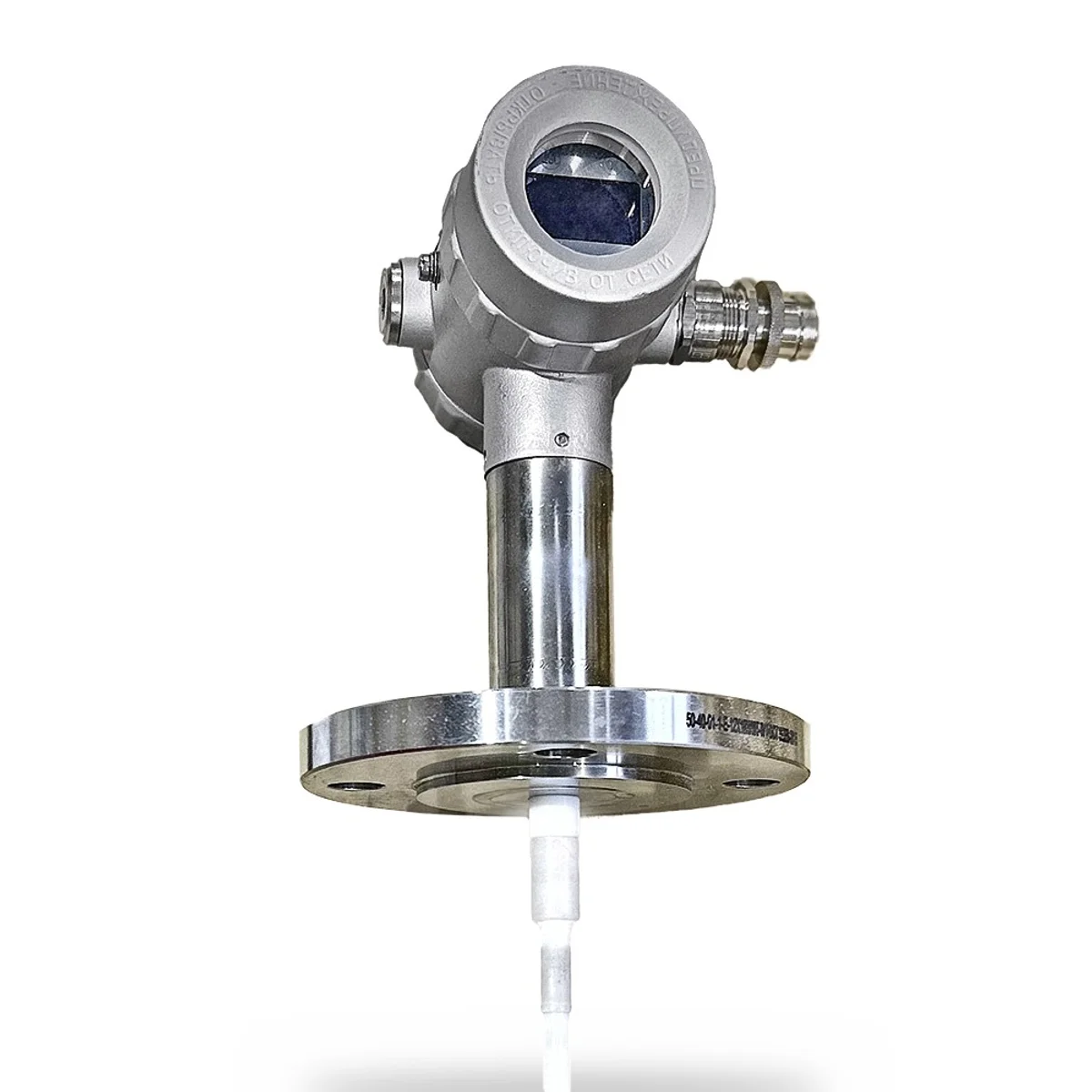

Электрод зонда и стенка заземлённого резервуара (или экран коаксиального зонда) образуют конденсатор. По мере изменения уровня среды между обкладками меняется эффективная диэлектрическая проницаемость, а значит и ёмкость. Электронный блок на высокой частоте измеряет эту ёмкость и пересчитывает её в уровень — точность зависит от стабильности диэлектрической проницаемости среды, а не от её плотности, вязкости или электропроводности.
Изменение уровня среды меняет ёмкость между зондом и стенкой резервуара (или экраном коаксиального зонда). Высокочастотный измеритель определяет уровень по этой ёмкости.
Для проводящих сред — зонд с PTFE/PFA/керамической изоляцией. Для непроводящих — неизолированный электрод: точнее и проще.

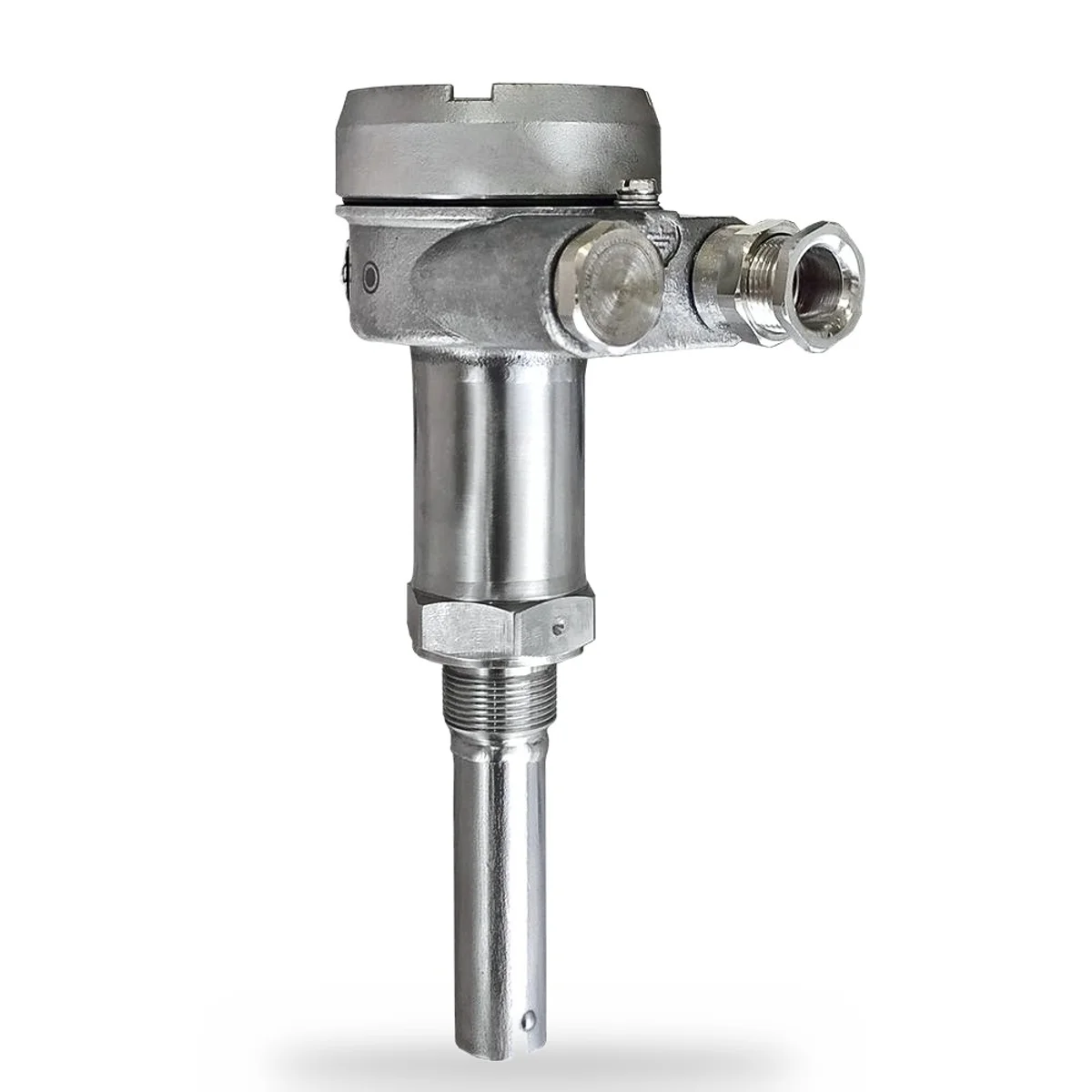

Одноблочное исполнение — зонд и электроника в одном корпусе. Многоблочное — до двух зондов на один вторичный блок с табло и сигнализацией до 4 точек.
Ёмкостной принцип выбирают там, где нужен широкий температурный диапазон, работа на подвижных объектах или измерение сыпучих материалов — там, где радар или буёк избыточны или неприменимы.
Испытан на сейсмостойкость. Устойчивость к вибрации и ударным нагрузкам — коммерческий учёт и сигнализация перелива на подвижных объектах.

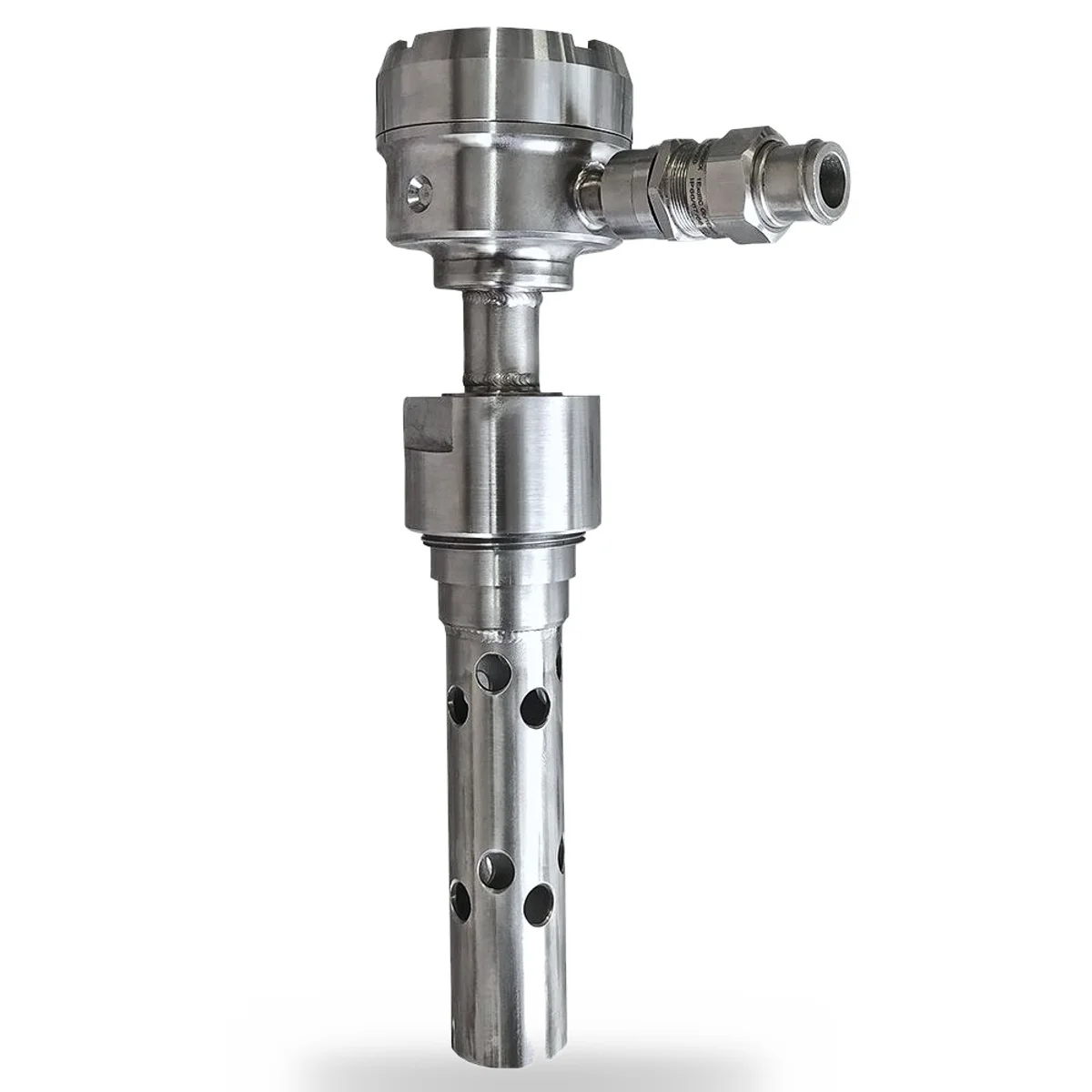

подвижные объектыСтержневой и тросовый зонд с компенсацией налипания — цемент, зерно, гранулят, химические порошки.
сыпучиеОт −100 до +200 °C одним прибором — без замены зонда при смене технологического режима.
−100…+200 °C| Общие данные | |
| Принцип измерения | Ёмкостной (высокочастотное преобразование) |
| Измеряемые параметры | Уровень непрерывно + сигнализация 2–4 предельных точек |
| Измеряемая среда | Жидкости и сыпучие материалы |
| Конструктивное исполнение | Одноблочное (РОСТЭК-Е-И) или многоблочное (РИС-121-М, ПП + ВП) |
| Диапазоны измерения | |
| Диапазон уровня | 0,1–10 м (типовое), до 22 м по спецзаказу |
| Погрешность измерения | ±1,5 % от диапазона (основная приведённая) |
| Мин. диэлектрическая проницаемость | жидкости ε ≥ 1,6; сыпучие ε ≥ 2,0 |
| Условия эксплуатации | |
| Температура процесса | −100 … +200 °C (криогенное от −100, стандарт −40…+120, высокотемп. до +200) |
| Температура окружающей среды | −60 … +75 °C |
| Рабочее давление | до 10 МПа, вакуум до −0,1 МПа |
| Степень защиты | IP66 / IP67 |

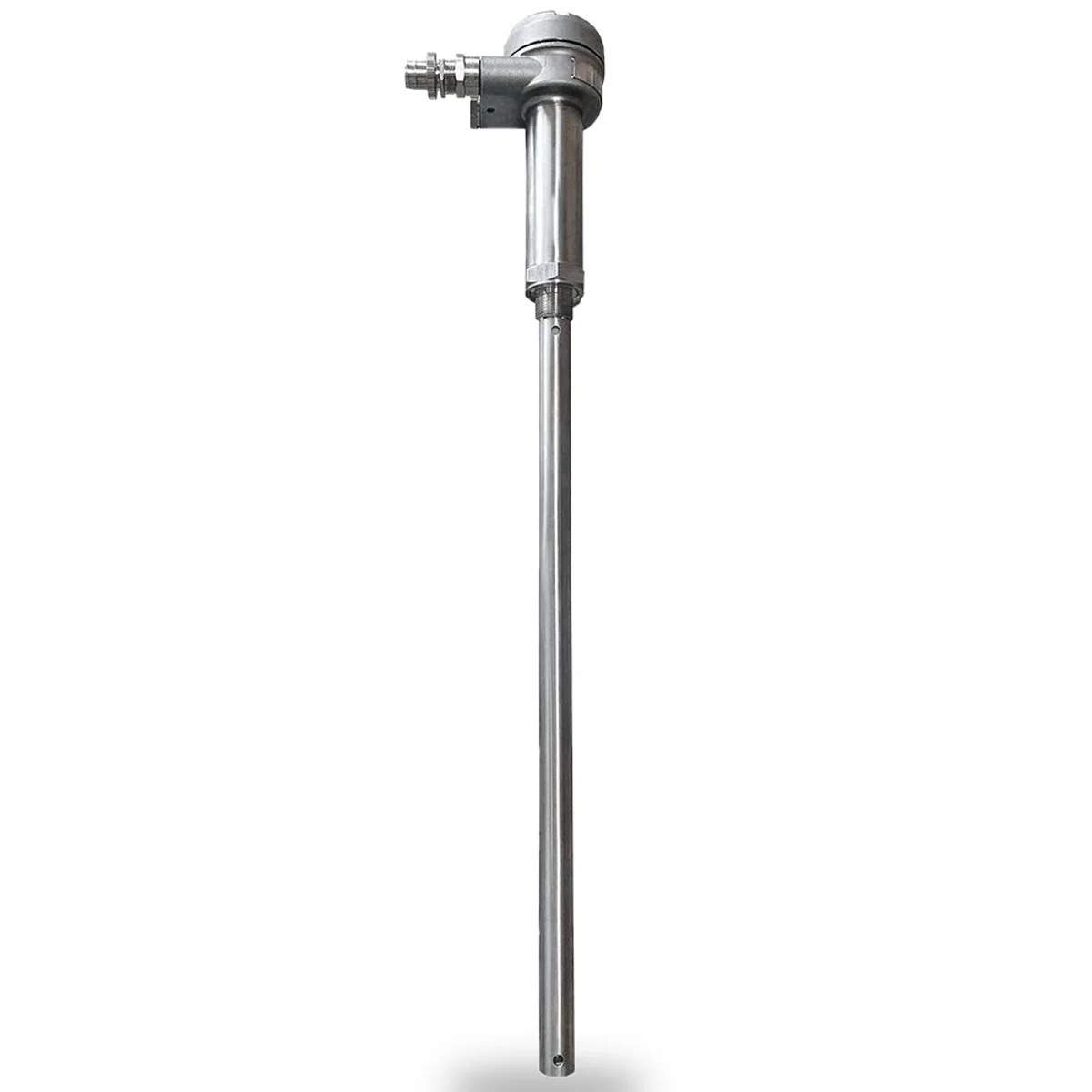

| Присоединение | |
| Резьбовое | G1", G1½", G2", М20×1.5, NPT |
| Фланцевое | DN25, DN40, DN50, DN80, DN100 (ГОСТ, DIN, ANSI) |
| Питание и связь | |
| Одноблочное, исп. 42 | 4–20 мА |
| Одноблочное, исп. 42h | 4–20 мА + HART |
| Одноблочное, исп. 485 | RS-485, протокол Modbus RTU |
| Вторичный блок (многоблочное) | 4–20 мА / 0–5 мА / 0–1 В / RS-485 / релейный, до 4 точек |
| Взрывозащита | 0Ex ia IIC T6 Ga; 1Ex db IIC T6 Gb |
| Метрология и надёжность | |
| Наработка на отказ | 150 000 ч |
| Гарантия | 3 года |
| Межповерочный интервал | согласно паспорту |
Ёмкостной уровнемер рассчитывается под конкретную среду и резервуар. Укажите параметры — инженер подберёт тип зонда, изоляцию и исполнение.
Форма заменяет первичный обмен письмами и сокращает цикл согласования ТЗ.
