Российское производство. Жидкости и сыпучие материалы — без контакта со средой. Рабочая частота 76–81 / 120–140 ГГц, точность от ±3 мм, диапазон до 30 м.

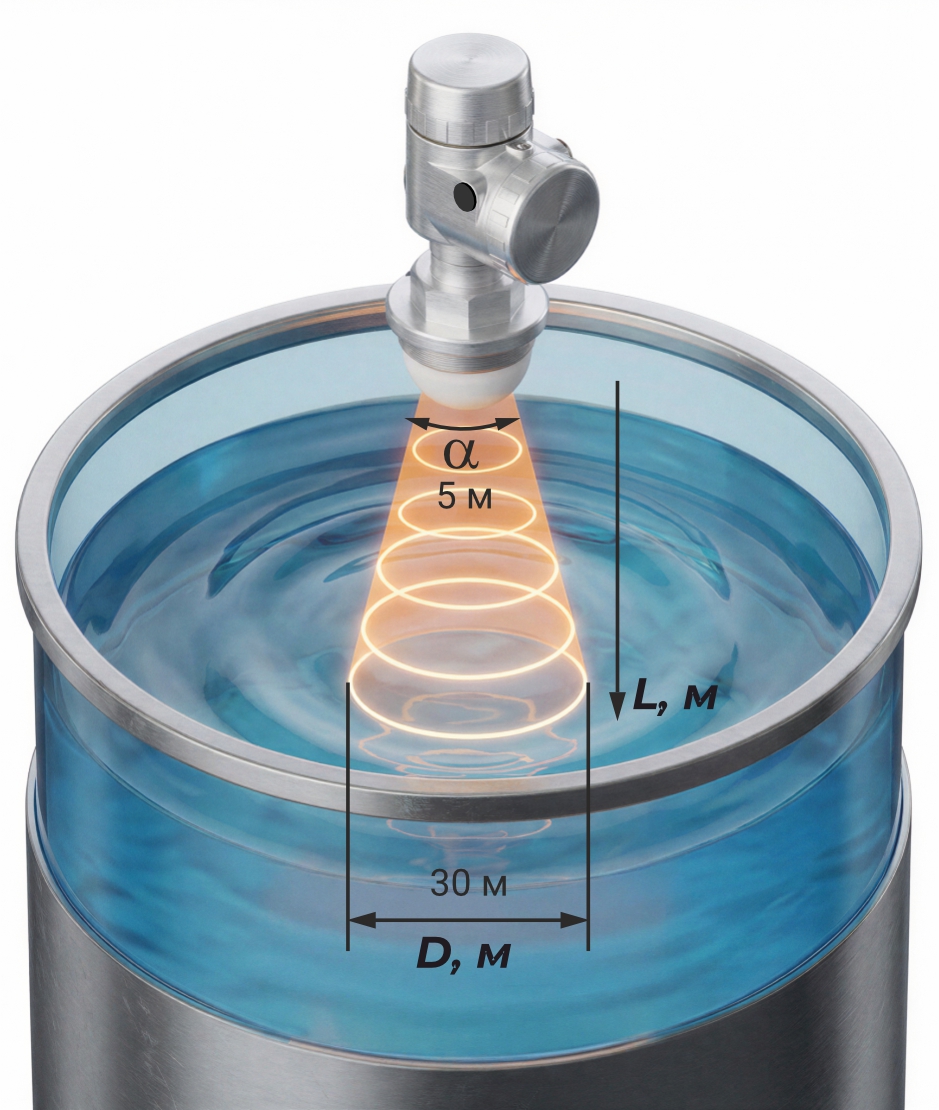

Метод FMCW (Frequency-Modulated Continuous Wave) — частотно-модулированный непрерывный радарный сигнал. Электронный блок генерирует высокочастотный сигнал, частота которого линейно изменяется в диапазоне 76–81 ГГц (или 120–140 ГГц), и направляет его через антенну в сторону продукта.
Определяет рабочую частоту, диаметр луча, диапазон измерения и пригодность для жидкостей или сыпучих. Все остальные параметры задаются в коде заказа независимо от типа антенны.
Применяются в сочетании с типом антенны из Блока А при особых условиях среды или монтажа.
Выходной сигнал, протокол (HART, Modbus, Profibus PA) и корпус — в коде заказа. Антенна и корпус комбинируются независимо.
Быстрый подбор типа антенны по условиям измерения. Полный подбор — через опросный лист или звонок инженеру.
| Среда / условия | Рекомендуемая антенна | Примечание |
|---|---|---|
| Нефть, нефтепродукты (жидкости) | Рупорная Ø80 мм | Стандарт, DN80 |
| Пенообразующие жидкости, низкая ε | Рупорная Ø150 мм | Усиленный сигнал, до 30 м |
| Малый патрубок DN25–50, чистые жидкости | Штыревая Ø26 мм | Компактно, до 10 м |
| Цемент, зерно, уголь, гранулят | Планарная 120–140 ГГц | Режим сыпучих, ±3 мм |
| Загрязнённый / закоксованный патрубок | Рупорная с самоочисткой (код «Р») | Продувка воздухом |
| Кислоты, щёлочи, агрессивные среды | Любая антенна + PTFE | Фторопластовое уплотнение |
| Температура процесса +150…+250 °C | Любая + высокотемп. исполнение | Радиатор на патрубке |
| Пищевое / фармацевтическое производство | Санитарная (Tri-Clamp) | CIP/SIP — в разработке |
| Сильная вибрация, горячая зона Ex | Любая + раздельное исполнение | Кабель до 15 м — в разработке |
| АЭС, РМРС, морской | Рупорная + SST-корпус | Кл. 3Н, документация РМРС |
Полная документация, чертежи и опросный лист — в карточке товара ТЭК-РБУ. Или позвоните инженеру: подберём антенну и исполнение за один разговор.
