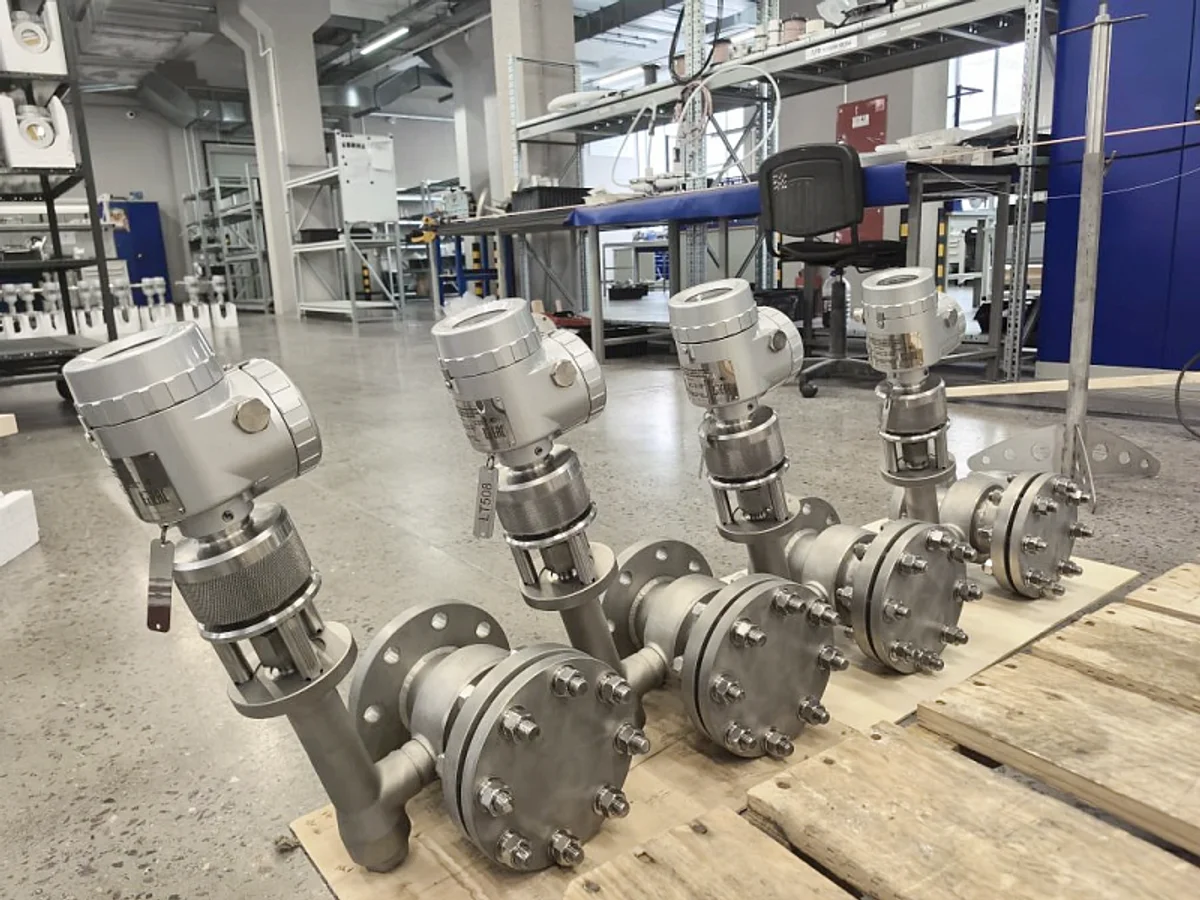

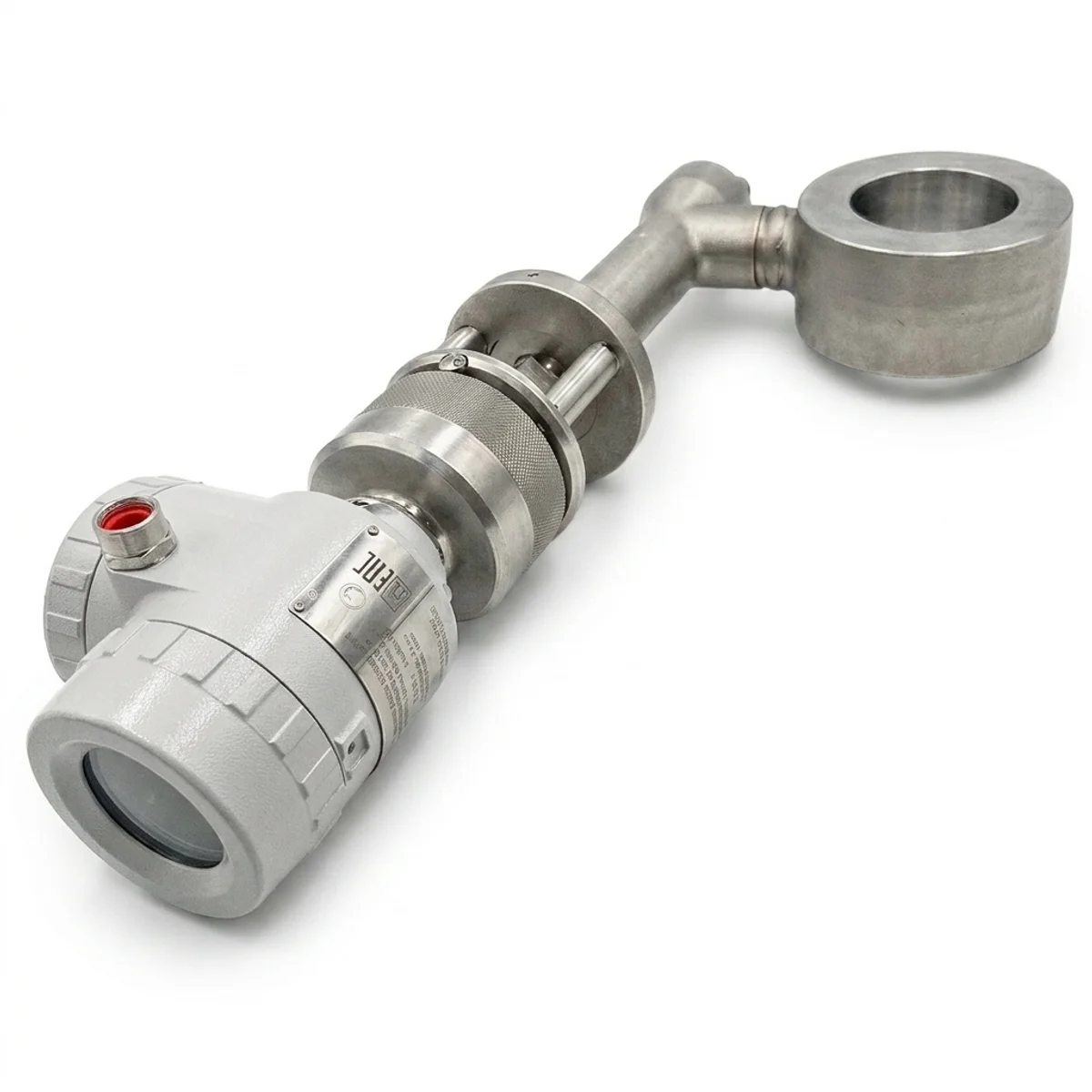

ТЭК-ЭМБУ — цифровой буйковый уровнемер российского производства. Работает по закону Архимеда: погружённый в жидкость буёк создаёт выталкивающую силу, пропорциональную глубине погружения. Через рычажную систему сила передаётся на торсионную трубку, угол поворота которой фиксирует бесконтактный магнитный датчик, а микропроцессор преобразует его в стандартный электрический сигнал. Поскольку измерение опирается на плотность среды, а не на её диэлектрическую проницаемость, прибор одинаково уверенно работает на нефтепродуктах, воде, криогенных жидкостях и агрессивных средах. Одним прибором измеряются уровень жидкости, граница раздела двух фаз и плотность продукта. Рабочий диапазон: −196…+450 °С, давление до 42 МПа — рекорд линейки ИНВАРД. Разработан и производится в России.
Буёк, погружённый в жидкость, испытывает выталкивающую силу F = ρ·g·V — чем глубже погружение, тем больше сила. Она передаётся через рычажную систему на торсионную трубку, которая поворачивается пропорционально нагрузке. Угол поворота фиксирует бесконтактный магнитный датчик, микропроцессор пересчитывает его в уровень, положение границы раздела фаз или плотность среды — без зависимости от диэлектрической проницаемости, испарений и электрических свойств продукта.
Чем глубже буек погружён в жидкость, тем больше выталкивающая сила F = ρ·g·V. Торсионная трубка скручивается пропорционально этой силе, бесконтактный датчик измеряет угол φ.
Если часть буйка в нефти, часть в воде — суммарная выталкивающая сила зависит от положения границы раздела. Прибор решает обратную задачу и выдаёт уровень каждой фазы отдельно.
При полном погружении буйка: F = ρ·g·V_buoy, ρ — неизвестное. Прибор рассчитывает плотность жидкости с точностью ±5 кг/м³ без дополнительного оборудования.
Буйковый принцип выбирают там, где нужно экстремальное давление, раздел фаз или высокая точность — и диэлектрика среды не должна влиять на измерение.
Одновременно уровень нефтяного слоя, уровень воды и плотность нефти. Без дополнительных датчиков.

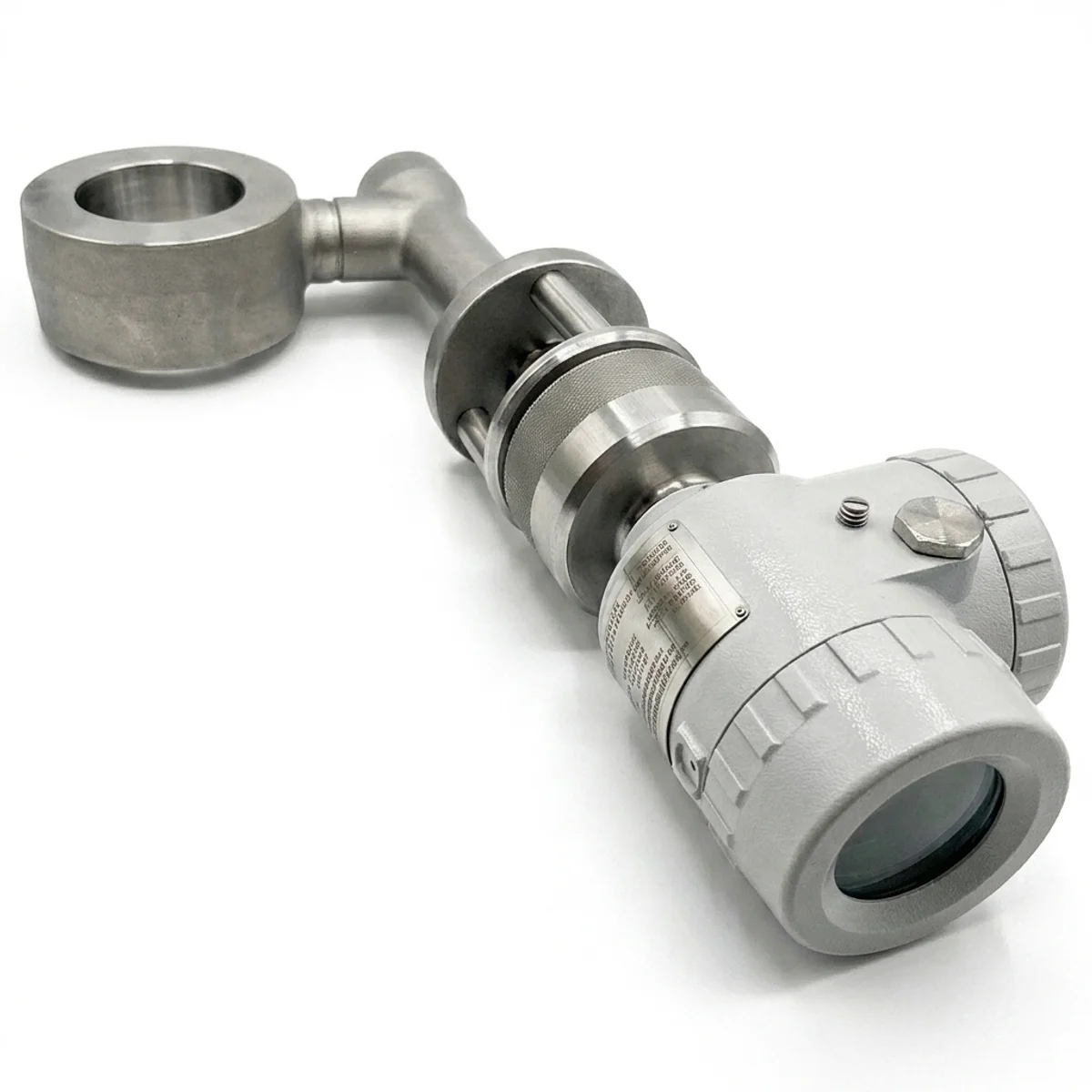

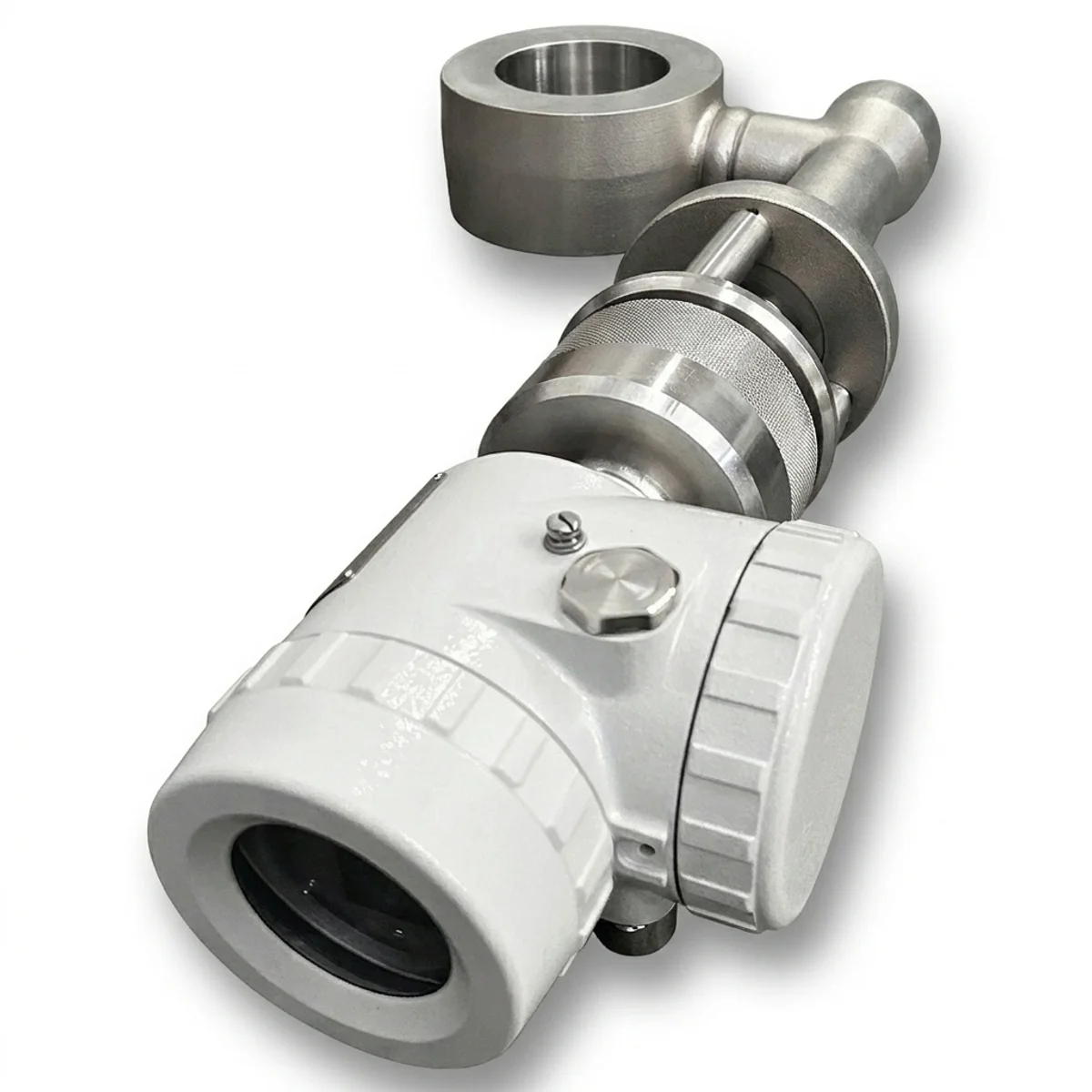

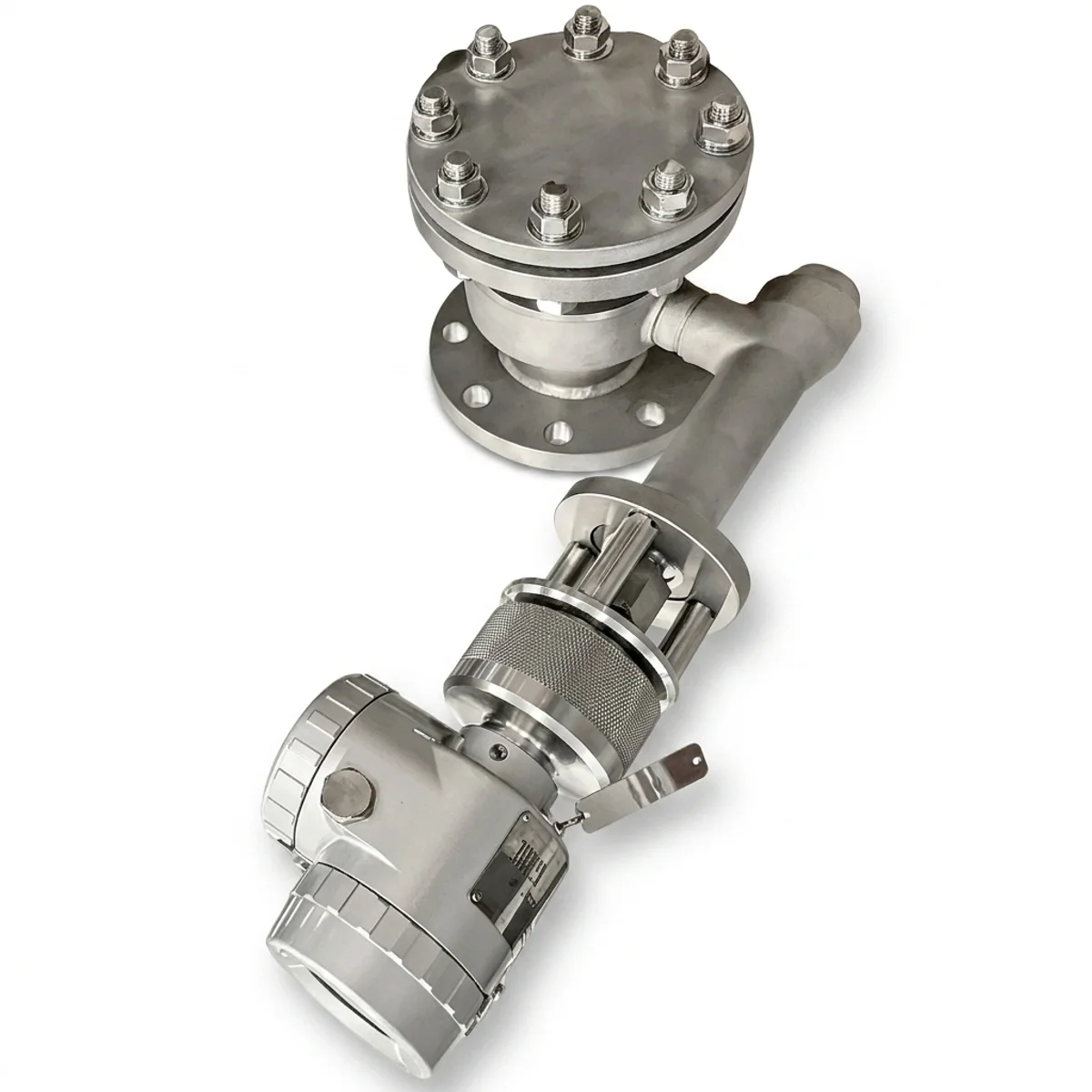

раздел фазДо 42 МПа и 450 °C — туда, где ТЭКФЛЕКС и ТЭК-РБУ не проходят по давлению. Толстостенная камера, нет зоны мёртвых уплотнений.
до 42 МПаЖидкий азот, СПГ, жидкий кислород. Криогенное исполнение от −196 °C — специальные материалы буйка и камеры.
от −196 °C| Общие данные | |
| Принцип измерения | Буйковый (закон Архимеда, торсионная трубка) |
| Измеряемые параметры | Уровень, граница раздела двух сред, плотность жидкости |
| Измеряемая среда | Жидкости, в т.ч. агрессивные и криогенные |
| Схема подключения | Исполнение АЦ — 2-проводная; исполнение ЦС — RS-485 |
| Диапазоны измерения | |
| Уровень жидкости | 300 … 10 000 мм (длина буйка) |
| Граница раздела сред | 300 … 2 500 мм |
| Стандартные длины буйка | 500 / 750 / 1000 / 1500 / 2000 / 2500 / 3000 мм |
| Разница плотностей сред (раздел фаз) | от 50 кг/м³ |
| Условия эксплуатации | |
| Рабочее давление | до 42 МПа (ряд 0,6…40 МПа), вакуум до −0,1 МПа |
| Температура процесса | −196 … +450 °C (исполнения Н196 / В160 / В250 / В450) |
| Температура окружающей среды | −60 … +85 °C |
| Погрешность измерения | ±0,2 / ±0,25 / ±0,5 / ±1,0 / ±1,5 % по классам |
| Повторяемость | ±0,1 % |
| Степень защиты | IP66 / IP67 |
| Буёк и торсионная система | |
| Диаметр буйка | 30 / 40 / 50 мм — расчёт по плотности среды |
| Материал буйка | 316L (стандарт), 304, 321, 904L, титан ВТ1-0/ВТ16, Hastelloy C276, 304 с футеровкой PTFE |
| Торсионная трубка | Нержавеющая сталь 316L |
| Чувствительный элемент | Бесконтактный магнитный датчик угла поворота |
| Присоединение и монтаж | |
| Фланцевое | DN50–DN150 (ГОСТ, DIN, ANSI/ASME, EN), включая свободный фланец |
| Резьбовое / накидная гайка | Метрическая, трубная G, коническая NPT |
| Способ монтажа | Верхний (надставной) или боковой — с байпасной камерой ТЭК-МПУ |
| Питание и связь | |
| Напряжение питания | 16 … 36 В DC |
| Исполнение АЦ | 4–20 мА + HART 7 / Profibus PA / FOUNDATION Fieldbus |
| Исполнение ЦС | RS-485, Modbus RTU + 2 релейных выхода |
| Взрывозащита | 0Ex ia IIC T6…T1 Ga X; 1Ex db IIC T6…T1 Gb X |
| Метрология и надёжность | |
| Межповерочный интервал | 1 год (уточняется при заказе) |
| Гарантия | 3 года |
| Срок службы | более 20 лет |
| Габариты / масса электронного блока | 600×400×400 мм, до 20 кг (без буйка) |
| Диагностика | |
| Самодиагностика по NAMUR NE43 | Авария датчика → аварийный ток 21,0 мА, статус на дисплей |
| Контроль обрыва торсионной трубки | Да |
| Индикация выхода за диапазон | Under-range / Over-range |
| Линеаризация резервуара | До 32 точек |
Буйковый уровнемер рассчитывается под конкретный процесс. Укажите параметры — инженер подберёт длину и диаметр буйка, материал, исполнение камеры.
Форма заменяет первичный обмен письмами и сокращает цикл согласования ТЗ.
