ТЭКФЛЕКС — волноводный рефлекс-радарный уровнемер (GWR / TDR) российского производства. Работает по принципу временно́й рефлектометрии: электромагнитный импульс распространяется вдоль погружённого зонда, отражается от поверхности измеряемой среды и возвращается к электронному блоку — расстояние до уровня определяется по времени пробега. Поскольку импульс движется по зонду, а не в свободном пространстве, прибор не зависит от испарений, конденсата, пены, изменения свойств газовой фазы и давления в аппарате. Встроенные алгоритмы обеспечивают непрерывное измерение в насыщенном паре и на сжиженных газах без потери показаний. Прибор одновременно измеряет уровень жидкости и границу раздела двух фаз, вычисляет объём и массу продукта. Рабочий диапазон: −196…+450 °С, давление до 35 МПа. Разработан и производится в России.
Электромагнитный импульс движется вдоль зонда, погружённого в измеряемую среду. Достигая поверхности жидкости, часть энергии отражается обратно к электронному блоку. Расстояние до уровня вычисляется по времени пробега — без зависимости от давления, испарений и свойств газовой фазы над жидкостью.

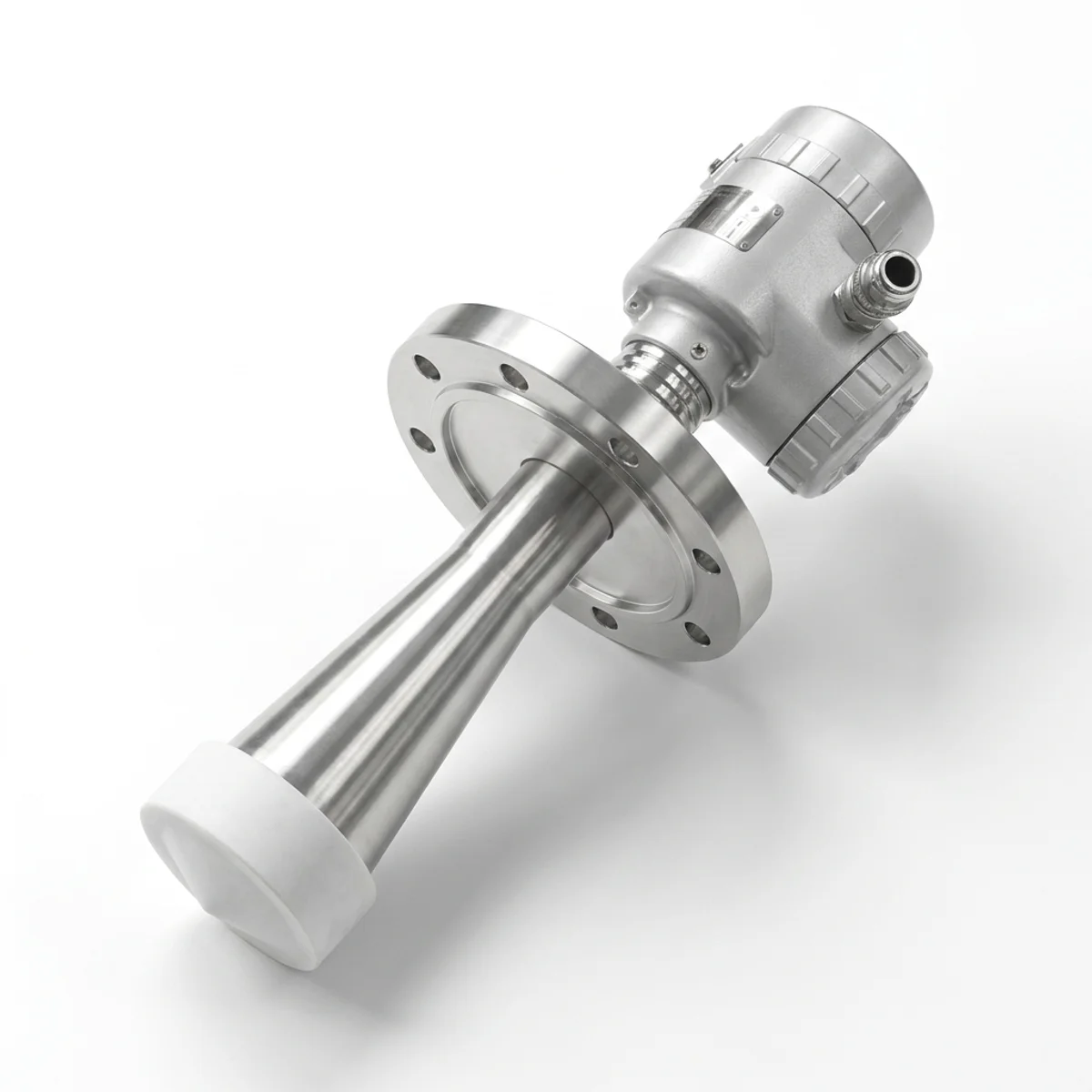

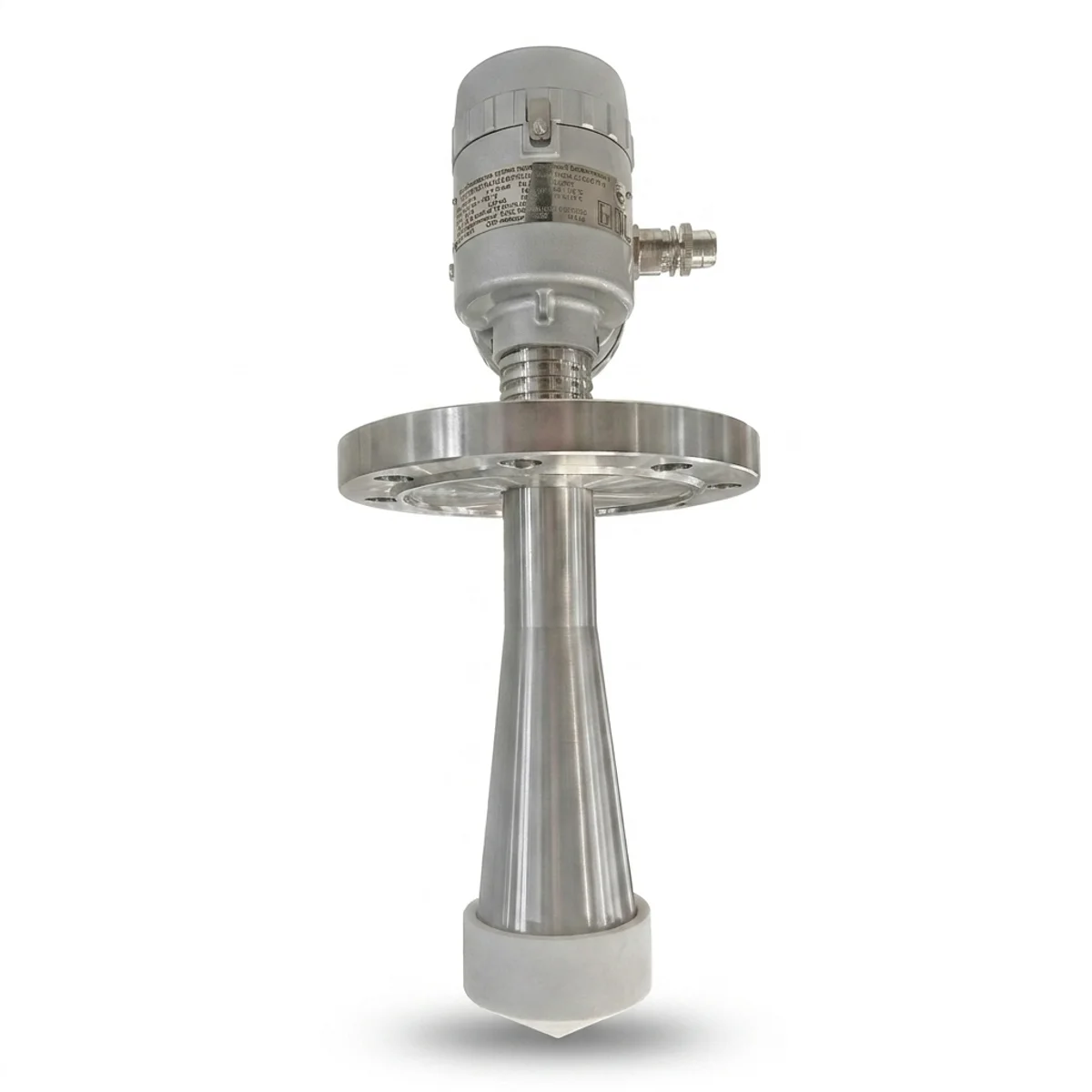

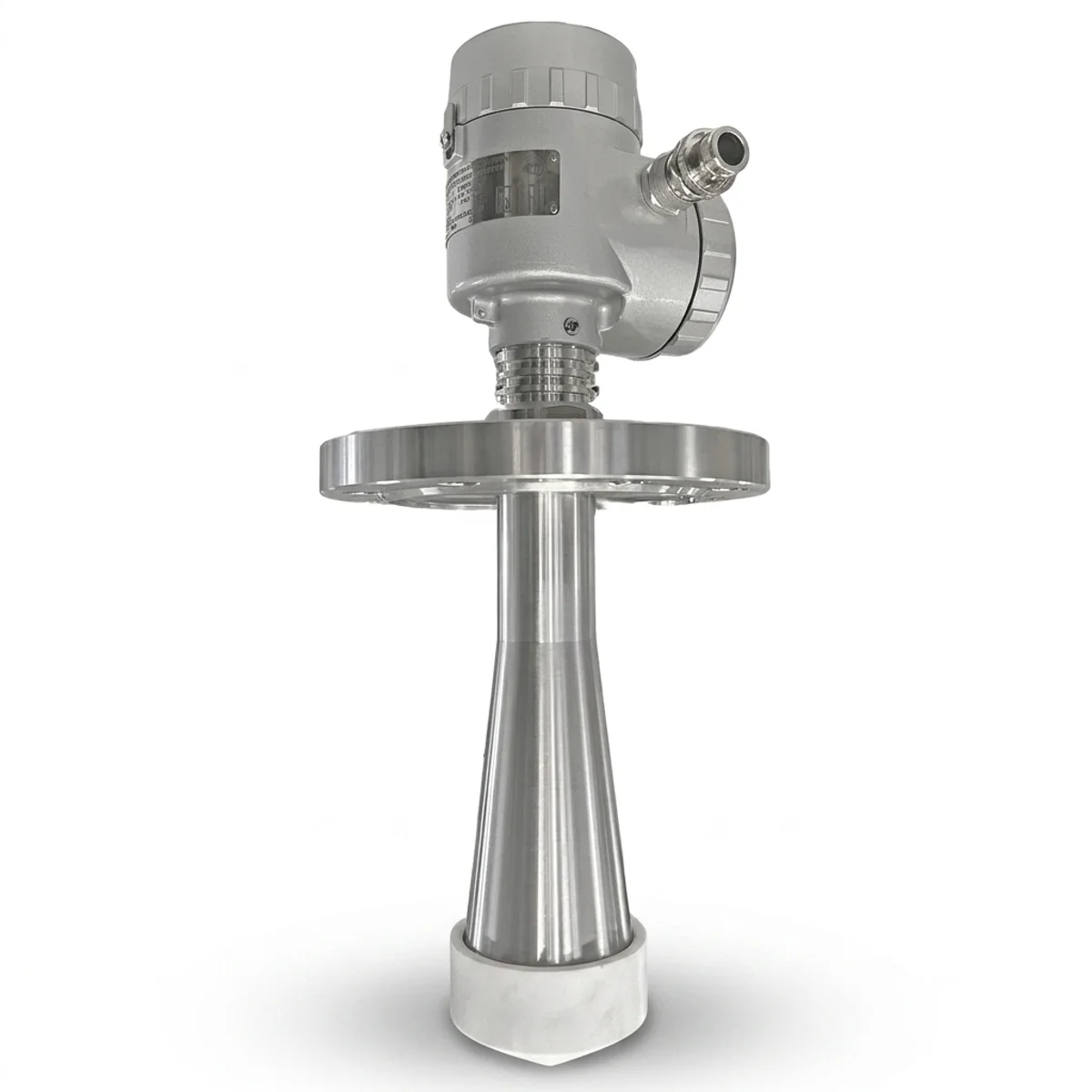

Рупор-волновод проводит сигнал сквозь патрубок и раскрывается уже в объёме резервуара. Излучение не «задевает» грязные стенки врезки — источник ложного эха устранён физически.
Базовая длина преобразователя перекрывает типовые патрубки 250–300 мм с запасом. Для нестандартных и удлинённых врезок длина рупора рассчитывается под конкретную задачу.
По сути рупор заменяет загрязнённый монтажный патрубок резервуара чистым калиброванным волноводом с известной геометрией — это и убирает помеху от врезки.
Рупорное исполнение выбирают там, где геометрия или состояние монтажного патрубка мешает обычной антенне.
Резервуары и аппараты с высокими врезками, теплоизоляцией или удлинёнными штуцерами. Рупор проводит луч сквозь патрубок в объём резервуара.

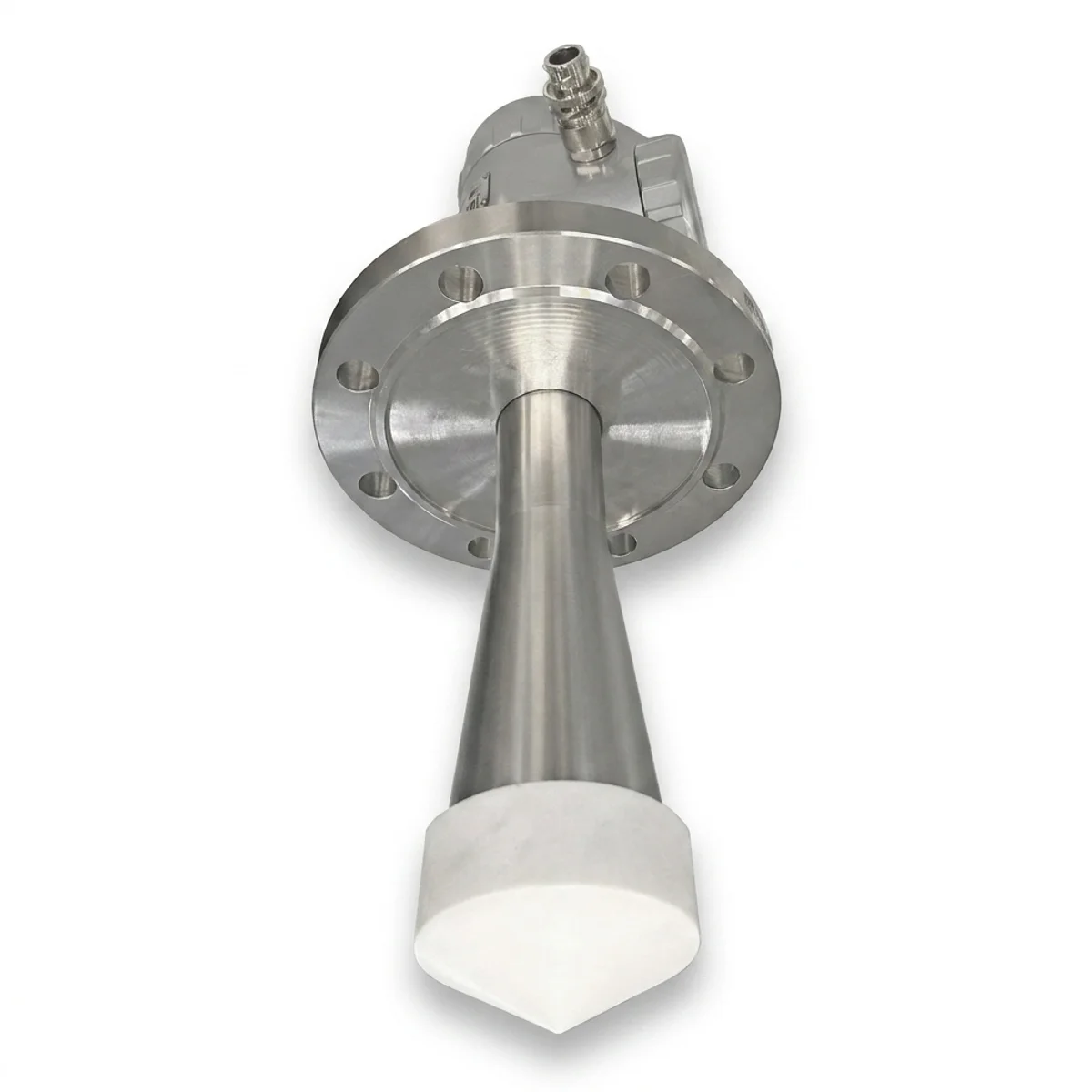

вынос за патрубокПарафинизация, кристаллизация, отложения на стенках патрубка. Луч формируется ниже загрязнённой зоны — ложное эхо от стенок исчезает.
грязный патрубокЦемент, зола, уголь, зерно. Узкий луч 120 ГГц и вынесенный рупор снижают влияние пыли в зоне врезки и налипания на горловине бункера.
сыпучие| Общие данные | |
| Принцип измерения | Волноводный рефлекс-радарный (GWR / TDR) |
| Измеряемые параметры | Уровень, граница раздела сред, дистанция, толщина слоя, объём и масса, температура электронного блока |
| Измеряемая среда | Жидкие и сыпучие среды |
| Схема подключения | 2-проводная, 4-проводная |
| Условия эксплуатации | |
| Диапазон измерения | до 24 м (тросовый зонд) |
| Температура процесса | −196 … +450 °C |
| Рабочее давление | до 35 МПа (350 бар) |
| Температура окружающей среды | −60 … +85 °C |
| Погрешность измерения | ±3,0 / ±3,5 / ±5,0 / ±10,0 мм по классам |
| Степень защиты | IP66 / IP67 / IP68 |
| Зонды (макс. длина / мин. диэлектрика) | |
| Стержневой | 15 м / 1,3 |
| Тросовый (гибкий) | 24 м / 1,2 |
| Коаксиальный | 15 м / 1,2 лучшая DC в классе |
| Двойной (граница раздела) | Стержневой и тросовый, для измерения границы раздела сред |
| Присоединение и материалы | |
| Технологические присоединения | Фланцевое, резьбовое, накидная гайка, иное по заказу |
| Изоляция зонда | Возможность заказа PTFE-изолированных зондов |
| Питание и связь | |
| Напряжение питания | 16 … 36 В DC |
| Протоколы | 4-20 мА / HART, Modbus RTU, Profibus PA, FOUNDATION Fieldbus |
| Взрывозащита | 0Ex ia IIC T6 Ga; 1Ex db IIC T6 Gb; исполнения для пыли |
| Настройка | С дисплея и через Конфигуратор ТЭКФЛЕКС, файлы DTM / DD |
| Метрология и надёжность | |
| Межповерочный интервал | 1 год / 3 года реже поверка |
| Наработка на отказ | 150 000 ч публикуем, в отличие от импорта |
| Диагностика и алгоритмы | |
| Динамическая компенсация пара (DVC) | Да |
| Проекция конца зонда (PEP) | Да |
| Подавление ложных эхо-сигналов | Да |
| Коррекция ближней зоны | Да |
| Мониторинг электропитания | Да |
Для рупорного исполнения ключевые параметры подбора — высота и диаметр монтажного патрубка: от них зависит длина рупора.
Укажите параметры процесса — инженер ИНВАРД рассчитает длину рупора, выберет частоту, присоединение и взрывозащиту.
