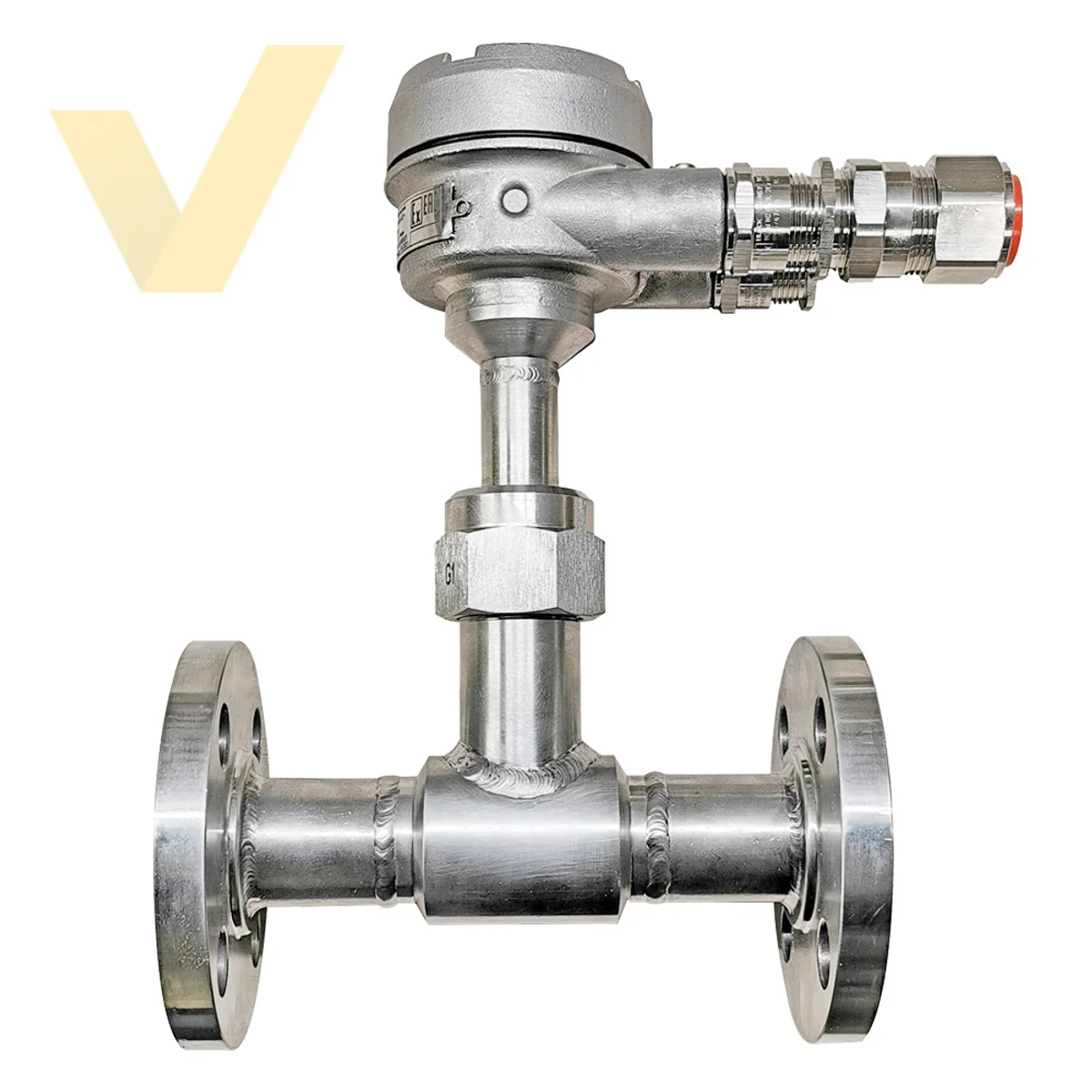

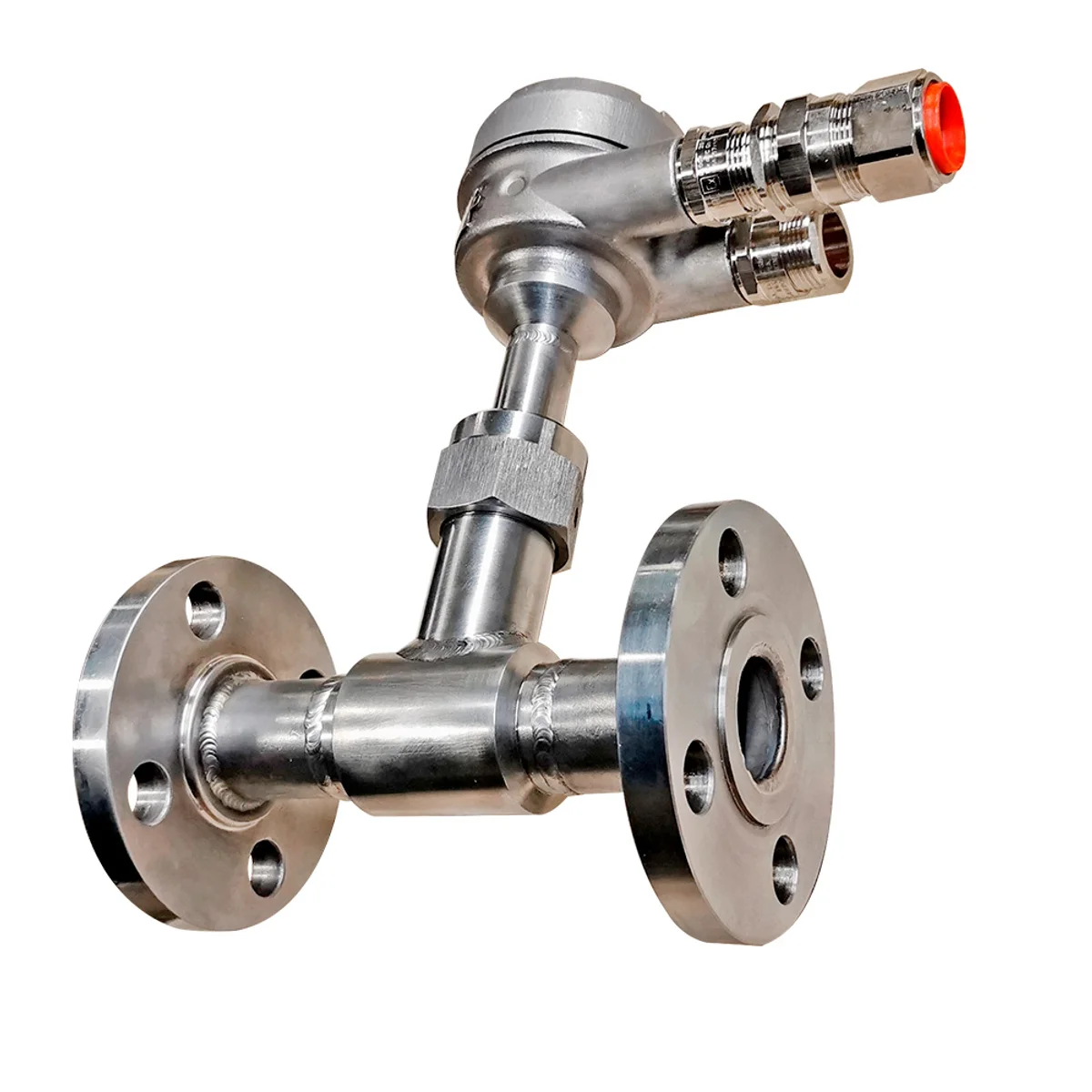

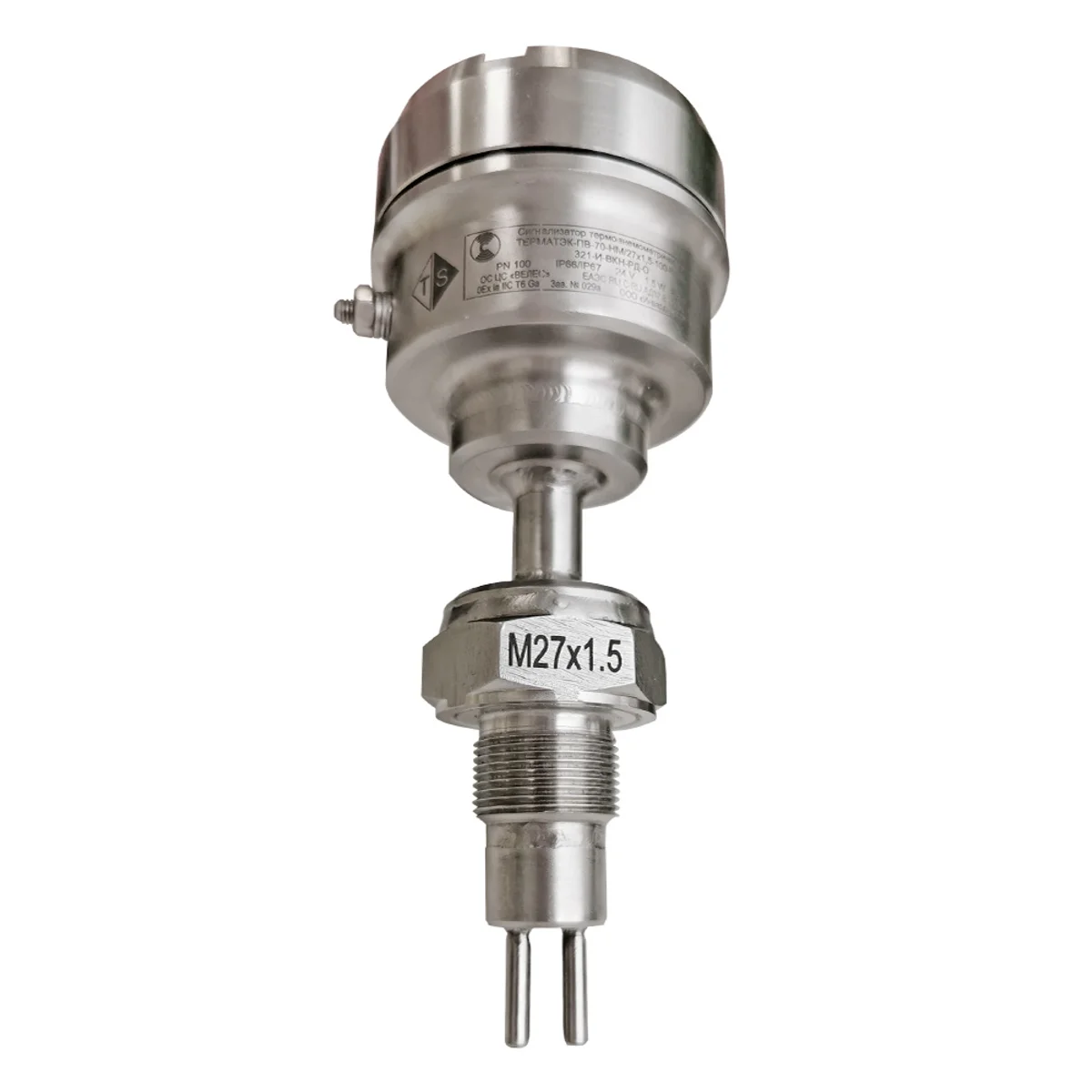

ТЕРМАТЭК-ПГ — исполнение термодифференциального сигнализатора для контроля наличия и скорости потока газовых сред. Газ уносит тепло от нагретого сенсора значительно слабее жидкости, поэтому исполнение для газа отличается настройкой чувствительности и порогов. Прибор фиксирует наличие движения газа в трубопроводе или канале и сигнализирует о падении расхода ниже заданного значения. Применяется для контроля продувки азотом, работы систем вентиляции и аспирации, подачи технологических газов. Разработан и производится в России.
Поток газа уносит тепло от нагретого сенсора; чем выше скорость, тем сильнее охлаждение. Порог настроен под слабую теплоотдачу газовой среды, поэтому прибор фиксирует движение газа и его прекращение.
Нагретый элемент отдаёт тепло в среду с разной интенсивностью — по величине теплоотдачи и определяется, что вокруг сенсора.
В конструкции нет подвижных частей — ни поплавка, ни мембраны, ни пружины.
Подтверждает фактическое движение газа, а не только открытое положение задвижки.
Газовое исполнение выбирают там, где нужно подтвердить факт продувки или работы вентиляции, а не измерять точный расход.
Подтверждение фактической подачи инертного газа перед пуском аппарата.
азотКонтроль работы вытяжных и аспирационных каналов, сигнал при падении тяги.
вентиляцияКонтроль наличия потока в линиях подачи топливного и технологического газа.
подача газа| Назначение исполнения | |
| Код назначения | ПГ |
| Контролируемая среда | газовые среды |
| Задача | контроль наличия и скорости потока газа |
| Условия эксплуатации | |
| Температура среды | −61…+100 / −61…+160 / −61…+250 / −100…+450 °C (по исполнению) |
| Максимальное рабочее давление | 1,6 / 2,5 / 4,0 / 6,3 / 10,0 / 16,0 / 25,0 МПа (до 25 МПа) |
| Длина погружаемой части | от 70 до 3 000 мм |
| Степень защиты | IP66 / IP67 |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | SPDT (1 или 2 сигнала); SPDT + сигнализация исправности; DPDT |
| Аналоговый | 4–20 мА, 4-проводный |
| Цифровой | RS-485, Modbus RTU |
| Материалы и приёмка | |
| Материалы, контактирующие со средой | 12Х18Н10Т, 10Х17Н13М2Т, ХН65МВУ (Хастеллой С-276), 06ХН28МДТ, ВТ1-0 |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Класс безопасности | по НП-001-15 / НП-022-17 / НП-016-05: 4, 4Н, 3, 3Н, 3НУ |
| Гарантия | 3 года |
