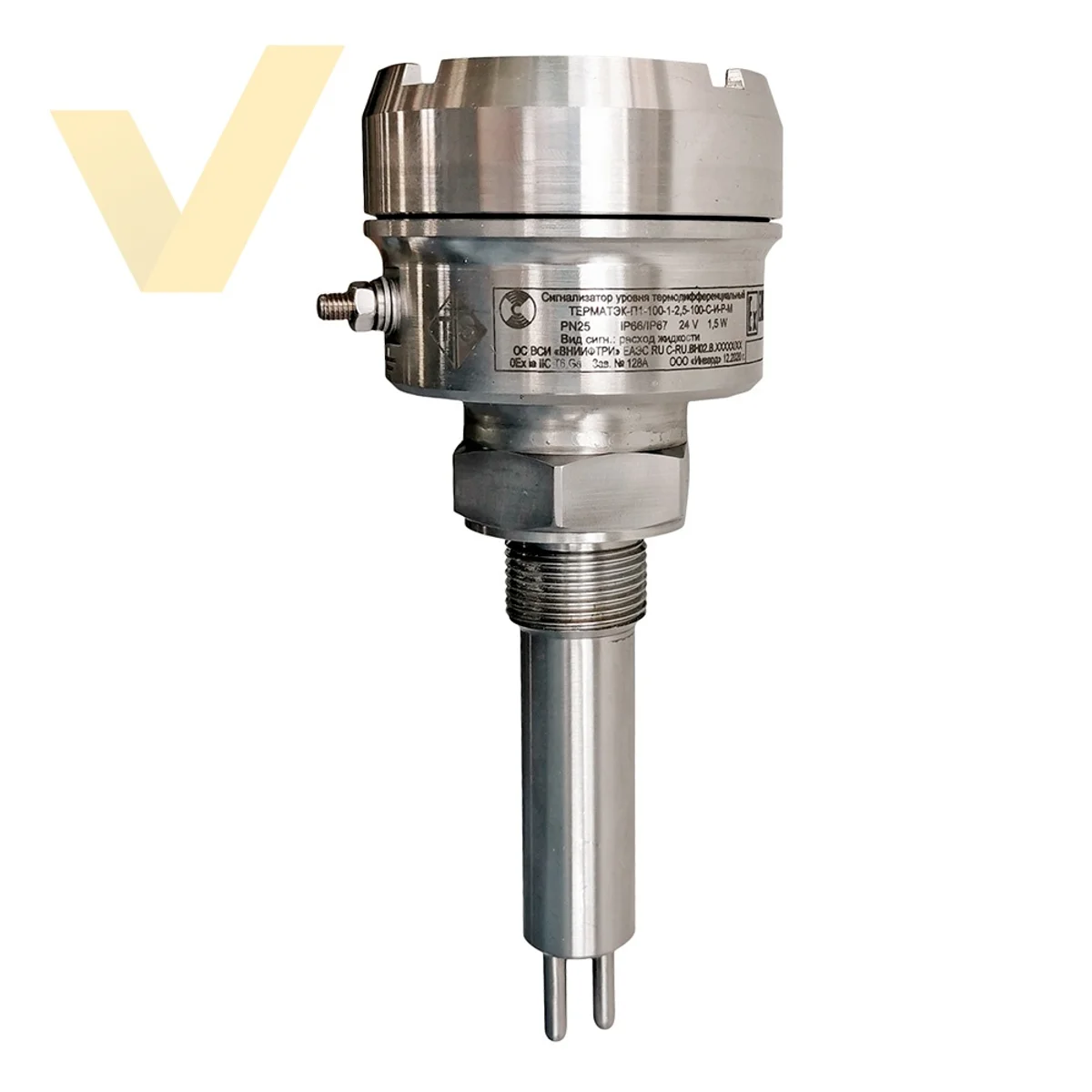

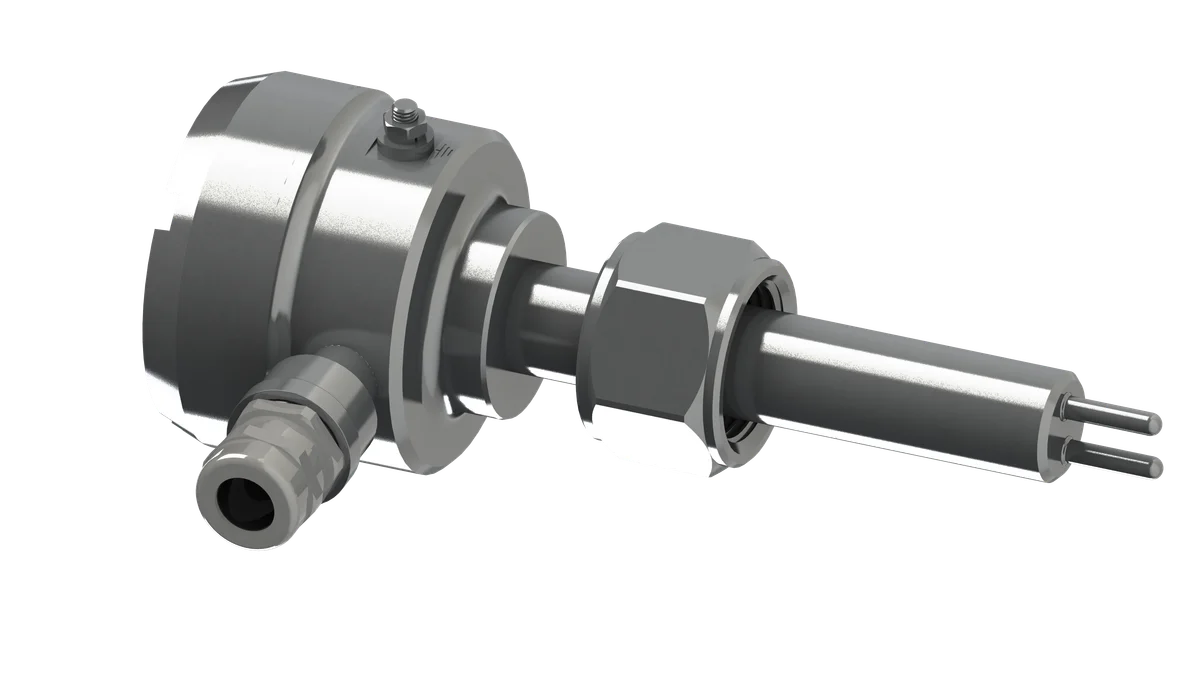

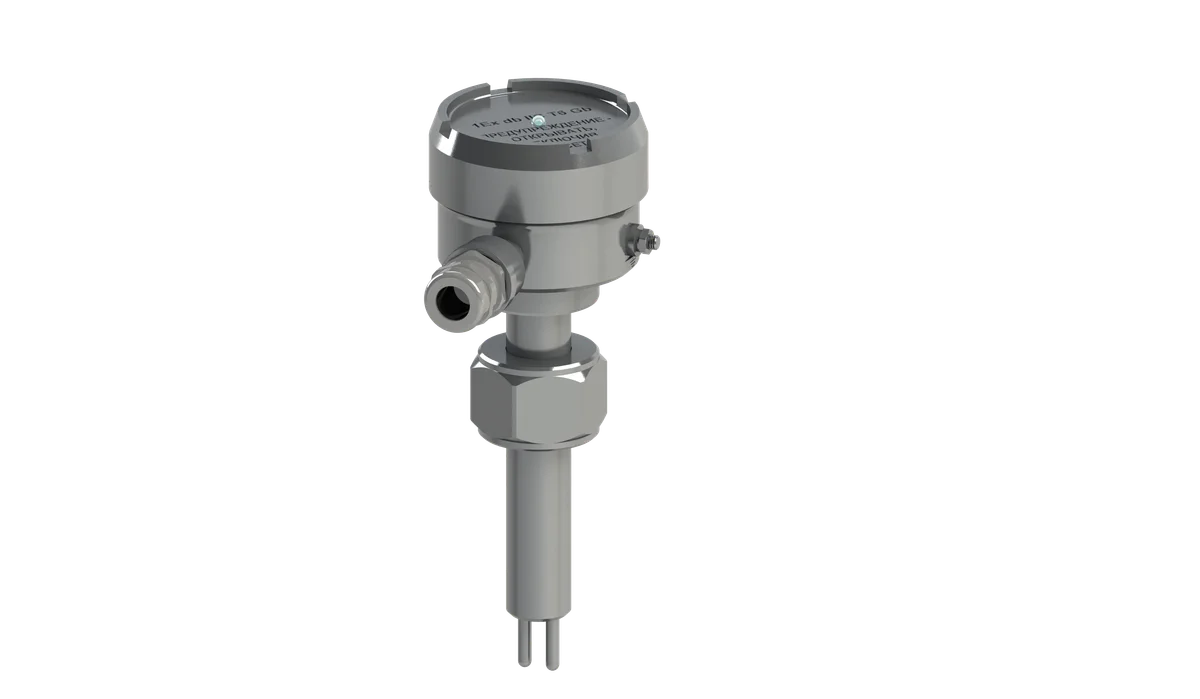

ТЕРМАТЭК-РС — исполнение термодифференциального сигнализатора для контроля раздела сред жидкость—жидкость. Разные жидкости отводят тепло от нагретого сенсора с разной интенсивностью: вода забирает тепло заметно активнее, чем нефтепродукт. По величине теплоотдачи прибор различает фазы и сигнализирует о положении границы раздела относительно точки контроля. Исполнение применяют в отстойниках и сепараторах для контроля подтоварной воды, а также в аппаратах, где рабочая и промывочная жидкости расслаиваются. Разработан и производится в России.
Теплоотдача от нагретого сенсора зависит от теплофизических свойств окружающей жидкости. Вода охлаждает сенсор интенсивнее, чем нефтепродукт, — по этому различию электроника определяет, в какой фазе находится сенсор.
Нагретый элемент отдаёт тепло в среду с разной интенсивностью — по величине теплоотдачи и определяется, что вокруг сенсора.
В конструкции нет подвижных частей — ни поплавка, ни мембраны, ни пружины.
Разница в теплоотдаче между водой и нефтепродуктом велика — граница раздела определяется уверенно.
Исполнение выбирают там, где нужно контролировать не общий уровень, а положение границы между фазами.
Сигнал на сброс воды при подъёме границы раздела до заданной отметки.
подтоварная водаПредотвращение попадания воды в линию откачки товарного продукта.
сепараторКонтроль границы рабочей и промывочной фаз при расслаивании.
промывка| Назначение исполнения | |
| Код назначения | РС |
| Контролируемая среда | две несмешивающиеся жидкости |
| Задача | контроль раздела сред жидкость—жидкость |
| Условия эксплуатации | |
| Температура среды | −61…+100 / −61…+160 / −61…+250 / −100…+450 °C (по исполнению) |
| Максимальное рабочее давление | 1,6 / 2,5 / 4,0 / 6,3 / 10,0 / 16,0 / 25,0 МПа (до 25 МПа) |
| Длина погружаемой части | от 70 до 3 000 мм |
| Степень защиты | IP66 / IP67 |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | SPDT (1 или 2 сигнала); SPDT + сигнализация исправности; DPDT |
| Аналоговый | 4–20 мА, 4-проводный |
| Цифровой | RS-485, Modbus RTU |
| Материалы и приёмка | |
| Материалы, контактирующие со средой | 12Х18Н10Т, 10Х17Н13М2Т, ХН65МВУ (Хастеллой С-276), 06ХН28МДТ, ВТ1-0 |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Класс безопасности | по НП-001-15 / НП-022-17 / НП-016-05: 4, 4Н, 3, 3Н, 3НУ |
| Гарантия | 3 года |
Исполнение подбирается под конкретную среду и резервуар. Укажите параметры — инженер соберёт код заказа и пришлёт КП.
Форма заменяет первичный обмен письмами и сокращает цикл согласования ТЗ.
