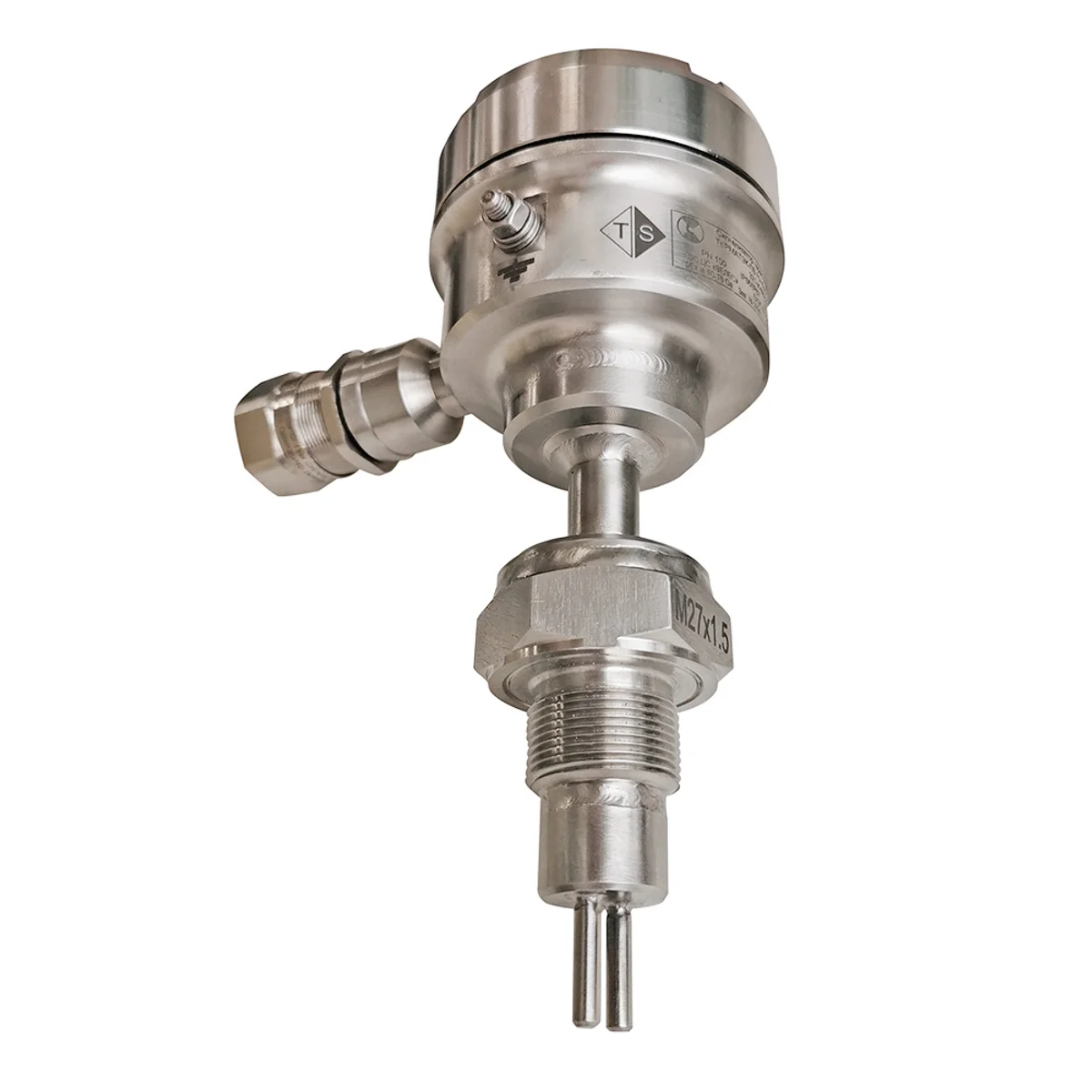

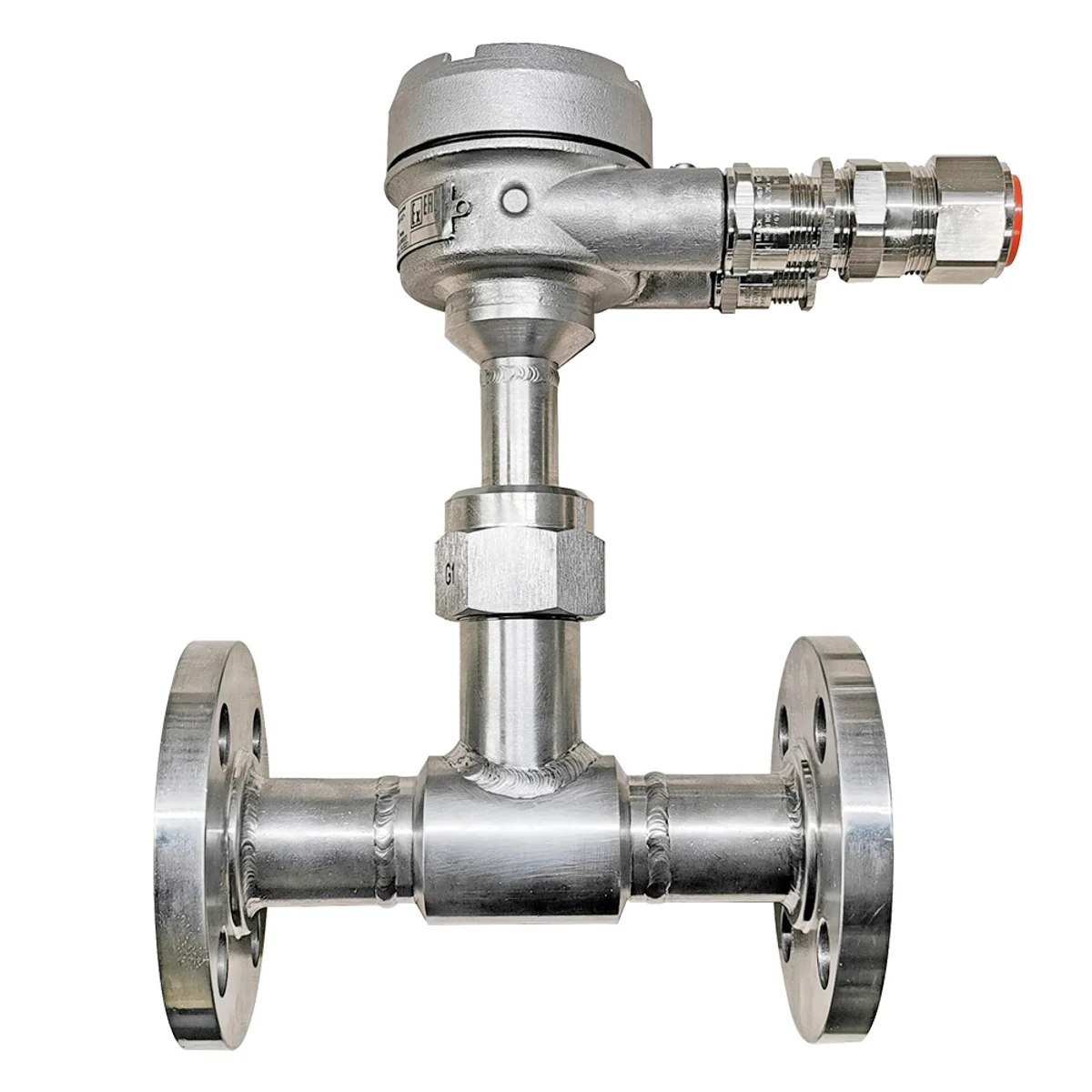

ТЕРМАТЭК-ЗР — комбинированное исполнение термодифференциального сигнализатора, решающее две задачи одновременно: контроль наличия или отсутствия жидкой среды и контроль раздела сред жидкость—жидкость. Один прибор с одной точкой врезки заменяет два отдельных сигнализатора, что сокращает число патрубков, кабельных трасс и позиций в спецификации. Применяется в отстойниках и сепараторах, где одновременно нужно знать и общий уровень заполнения аппарата, и положение границы между фазами. Разработан и производится в России.
Прибор использует ту же зависимость теплоотдачи от свойств среды, но обрабатывает её по двум порогам: один отвечает за «есть среда / нет среды», второй различает лёгкую и тяжёлую фазы.
Нагретый элемент отдаёт тепло в среду с разной интенсивностью — по величине теплоотдачи и определяется, что вокруг сенсора.
В конструкции нет подвижных частей — ни поплавка, ни мембраны, ни пружины.
Первый порог отвечает за наличие среды, второй — за различение лёгкой и тяжёлой фазы.
Комбинированное исполнение выбирают, когда на одном аппарате нужны обе задачи, а свободных патрубков мало.
Общий уровень и граница нефть/вода — без второй точки врезки в аппарат.
2 в 1Контроль заполнения аппарата и уровня подтоварной воды одновременно.
отстойникУровень рабочей смеси и положение границы фаз в одном приборе.
экстракция| Назначение исполнения | |
| Код назначения | ЗР |
| Контролируемая среда | жидкая среда и граница раздела двух жидкостей |
| Задача | контроль наличия/отсутствия среды И раздела сред жидкость—жидкость |
| Условия эксплуатации | |
| Температура среды | −61…+100 / −61…+160 / −61…+250 / −100…+450 °C (по исполнению) |
| Максимальное рабочее давление | 1,6 / 2,5 / 4,0 / 6,3 / 10,0 / 16,0 / 25,0 МПа (до 25 МПа) |
| Длина погружаемой части | от 70 до 3 000 мм |
| Степень защиты | IP66 / IP67 |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | SPDT (1 или 2 сигнала); SPDT + сигнализация исправности; DPDT |
| Аналоговый | 4–20 мА, 4-проводный |
| Цифровой | RS-485, Modbus RTU |
| Материалы и приёмка | |
| Материалы, контактирующие со средой | 12Х18Н10Т, 10Х17Н13М2Т, ХН65МВУ (Хастеллой С-276), 06ХН28МДТ, ВТ1-0 |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Класс безопасности | по НП-001-15 / НП-022-17 / НП-016-05: 4, 4Н, 3, 3Н, 3НУ |
| Гарантия | 3 года |
