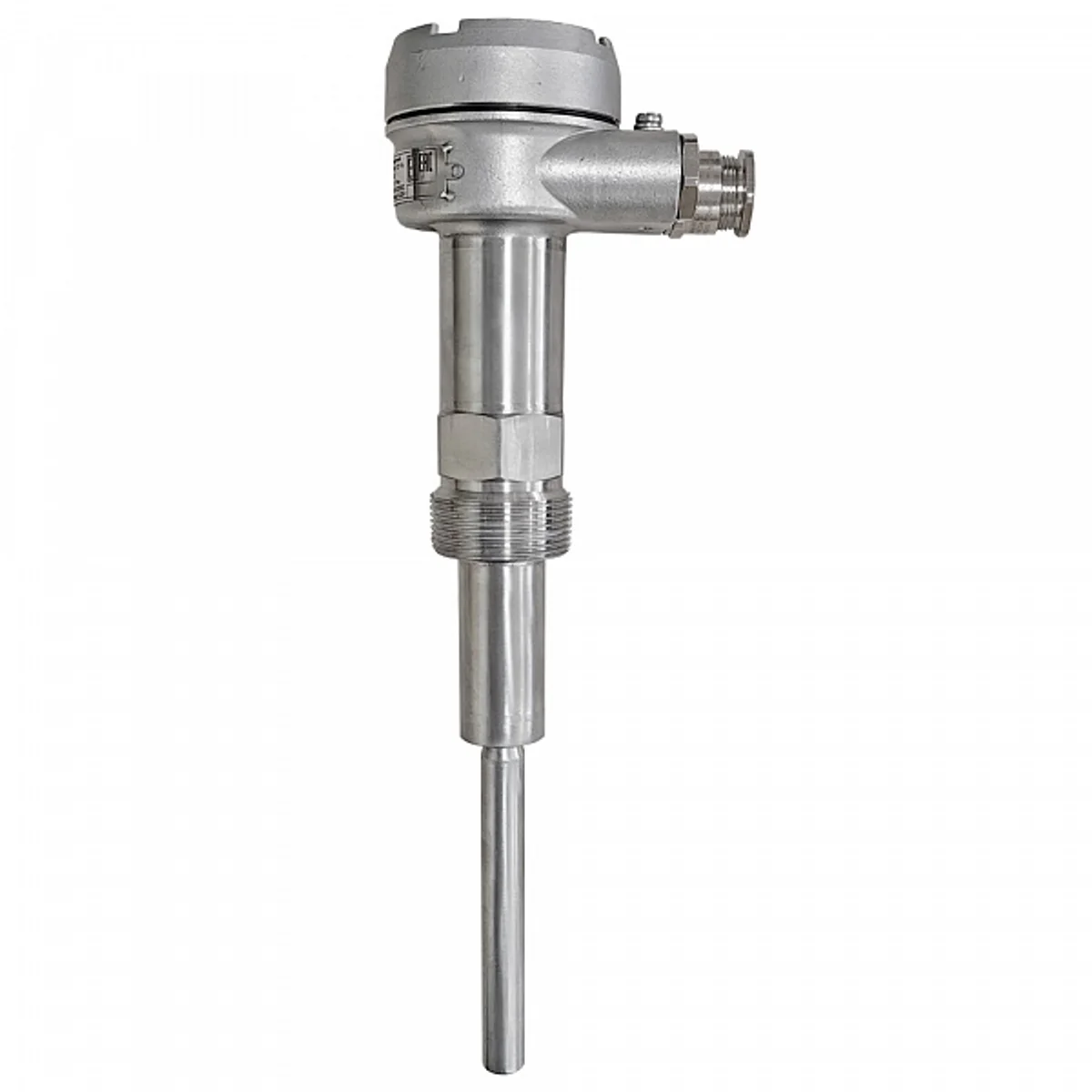

ВИБРОТЭК-УС — исполнение вибрационного сигнализатора для сыпучих сред. Тот же принцип сдвига резонансной частоты работает и с гранулированными и порошковыми материалами: сенсор, засыпанный продуктом, меняет частоту колебаний, и электроника формирует дискретный сигнал. Исполнение применяют в силосах и бункерах для контроля верхнего (переполнение) и нижнего (опорожнение) уровней зерна, цемента, муки, комбикорма, пластиковых гранул, песка и других сыпучих материалов плотностью от 50 кг/м³. Вибрация сенсора препятствует налипанию и зависанию продукта на чувствительном элементе. Разработан и производится в России.
Сенсор колеблется на резонансной частоте. Засыпание сыпучим материалом демпфирует колебания и смещает частоту — электроника детектирует это как достижение уровня. Плотность продукта от 50 кг/м³.
Чувствительный элемент колеблется на резонансной частоте. Контакт со средой смещает частоту — электроника детектирует сдвиг и формирует дискретный сигнал.
Колеблющийся элемент не даёт вязкому продукту накапливаться — там, где статичный электрод обрастает коркой.
Продукт, засыпавший сенсор, гасит колебания — сигнал не зависит от электрических свойств материала и его влажности.
Исполнение для сыпучих выбирают для силосов, бункеров и течек, где нужен простой и надёжный дискретный контроль.
Верхний уровень (переполнение) и нижний (опорожнение) в силосах вяжущих материалов.
цементКонтроль наполнения бункеров зерна, муки, комбикорма и шрота.
зерноКонтроль подачи гранул на линиях литья и экструзии, включая вспененные лёгкие материалы.
гранулы| Назначение исполнения | |
| Код назначения | УС |
| Контролируемая среда | сыпучие среды |
| Минимальная плотность | 50 кг/м³ |
| Задача | сигнализация наличия/отсутствия сыпучего материала на заданном уровне |
| Условия эксплуатации | |
| Температура среды | −60…+100 / −60…+160 / −100…+250 / −200…+450 °C (по коду заказа) |
| Максимальное рабочее давление | 16 / 25 / 40 / 63 / 100 / 160 / 250 кгс/см² (до 25 МПа; до 40 МПа — только для стержневого исполнения сенсора) |
| Степень защиты | IP66 / IP67 |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Взрывозащита для пылевых зон | Ex tb IIIC T80 Db / Ex ia IIIC T80°C Da |
| Сенсор | |

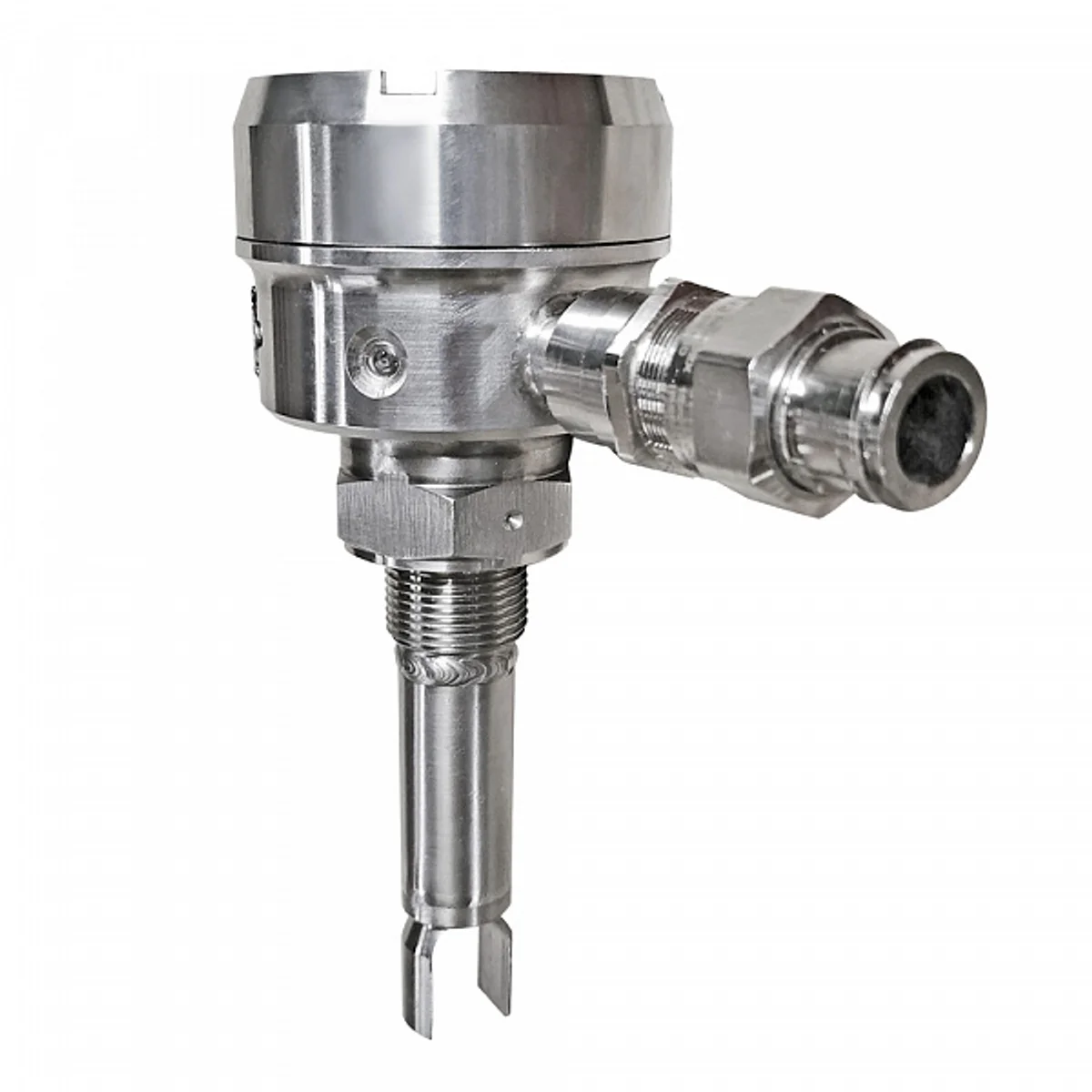

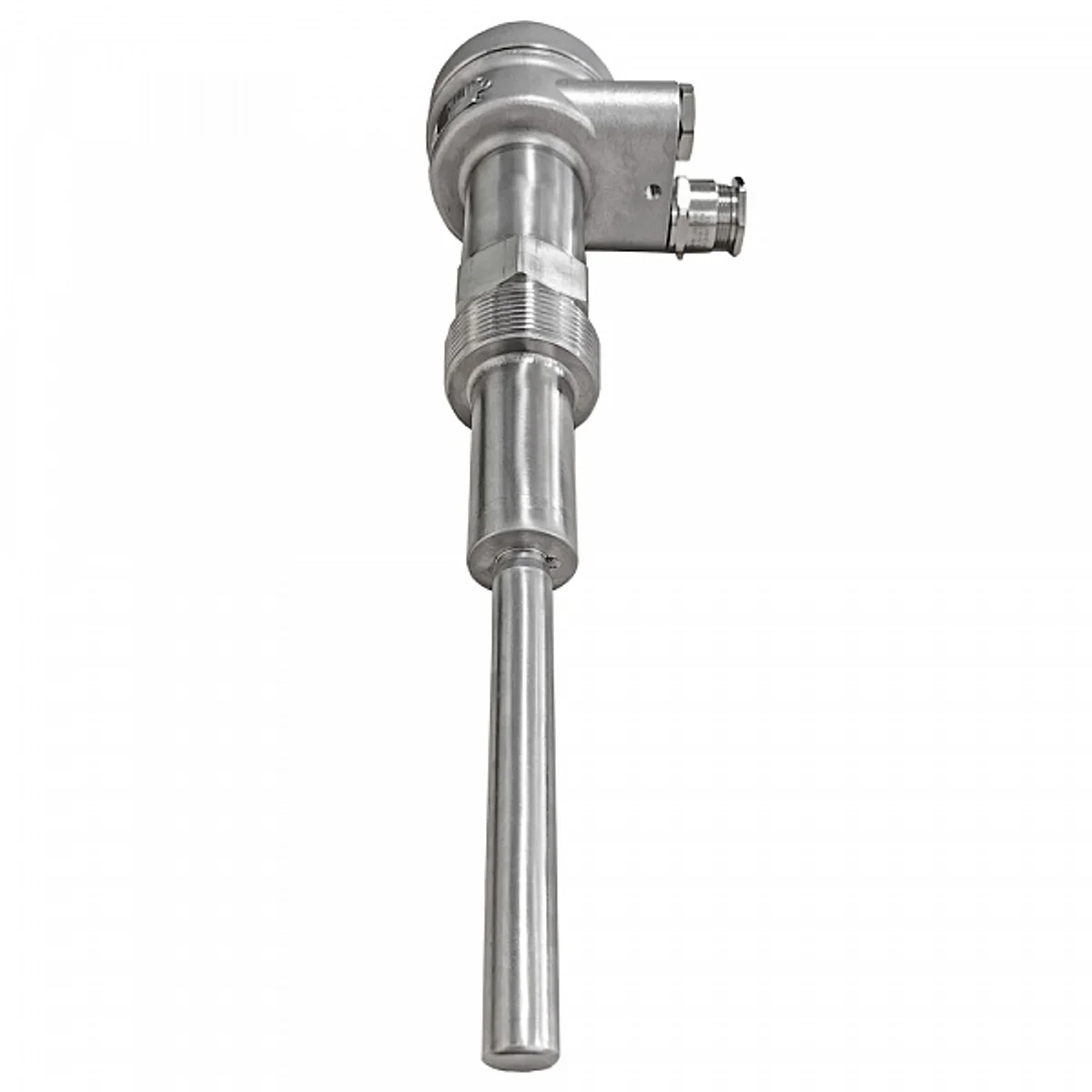

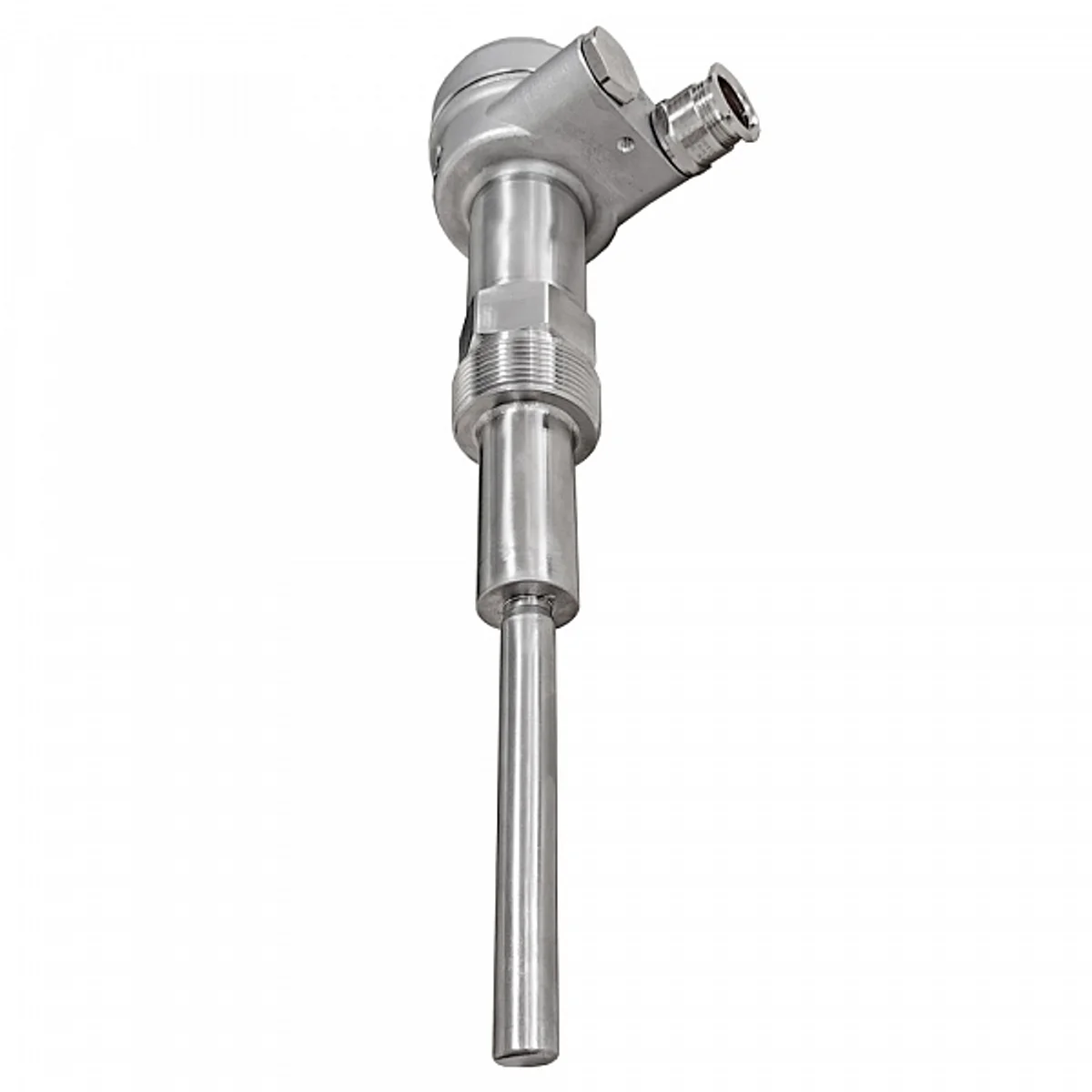

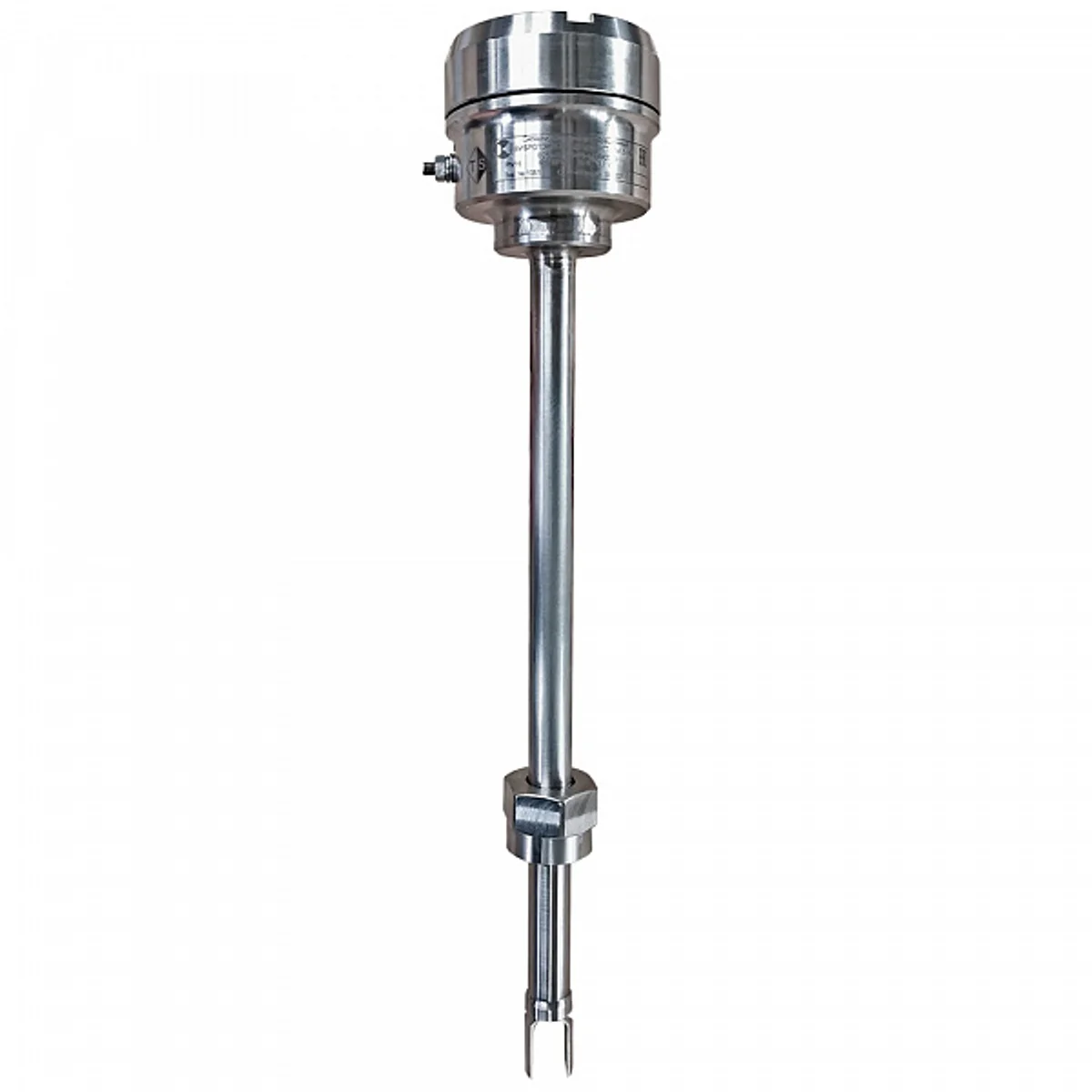

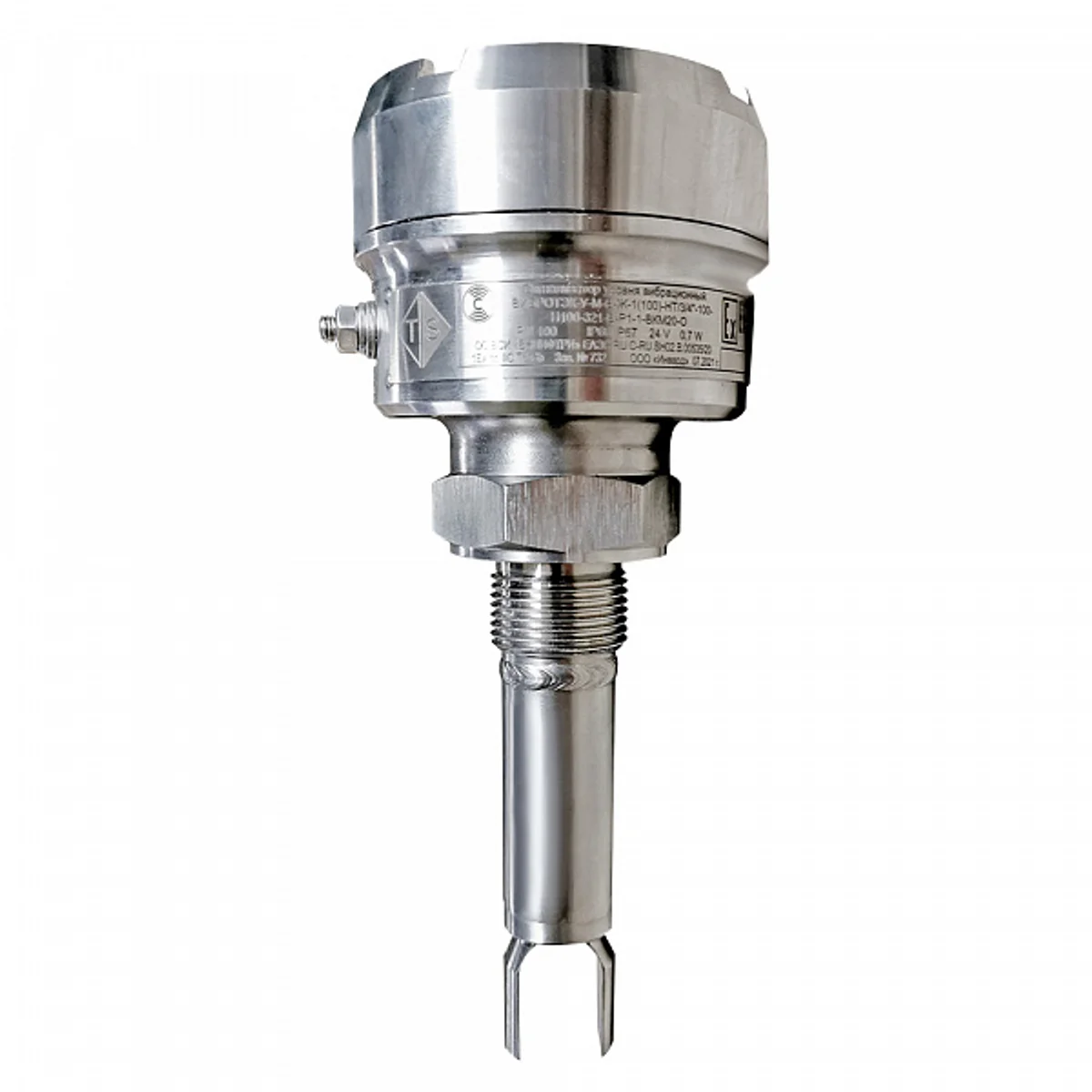

| Исполнение сенсора | вилочный (В) или стержневой (С) |
| Тип сенсора | жёсткий — до 6 000 мм; гибкий — до 8 000 мм |
| Срабатывание | при погружении на 7 мм от конца сенсора |
| Материалы, контактирующие со средой | 12Х18Н10Т, 316L, ХН65МВУ (Хастеллой С-276), 06ХН28МДТ, ВТ1-0 |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | SPDT; SPDT + сигнализация исправности; DPDT |
| Транзисторный | PNP/NPN 9,6…35 В пост. тока, 3- и 5-проводные схемы |
| NAMUR | по IEC 60947-5-6-2000 |
| Дискретный токовый | 7/14 мА, 8/16 мА, 4/20 мА (2-проводный), в т.ч. + HART |
| Цифровой | RS-485, Modbus RTU |
| Конструктив | |
| Исполнение | моноблочное (М) или с вторичным преобразователем (Р) |
| Кабельные вводы | 1 или 2, М20×1,5 (небронированный, металлорукав, бронированный) |
| Опции | питание 230 В, корпус из нержавеющей стали, поворотный корпус, УЗИП, газонепроницаемое уплотнение |
| Приёмка и надёжность | |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Класс безопасности | по НП-001-15 / НП-022-17 / НП-016-05: 4, 4Н, 3, 3Н, 3НУ, 2Н, 2НУ |
| Гарантия | 3 года |
