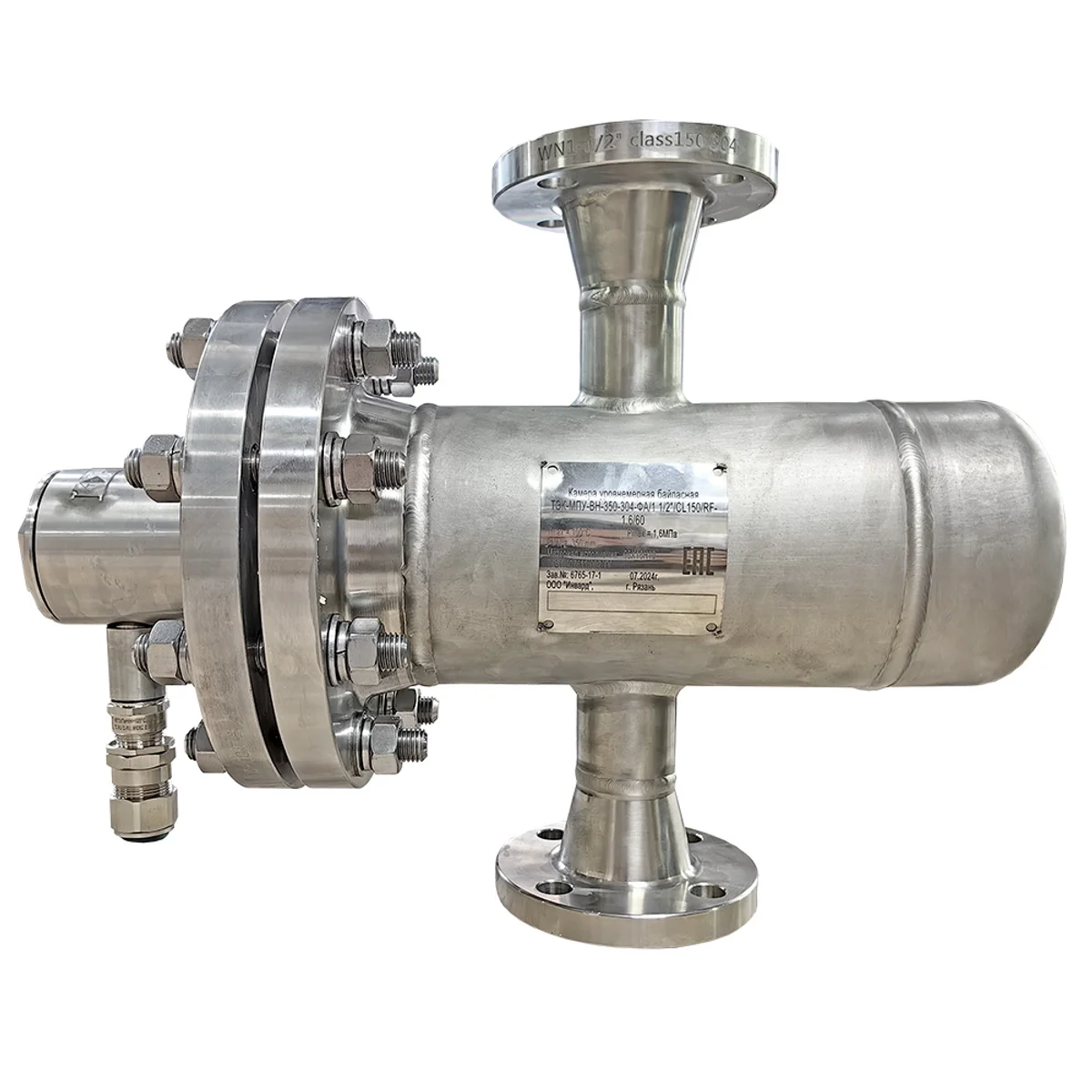

ТЭК-МСУ-ГИ — исполнение поплавкового сигнализатора горизонтального монтажа с изогнутым рычагом. Задача та же, что у исполнения Г: контроль предельного значения уровня или раздела жидких сред в одной точке при боковой врезке в стенку аппарата. Отличие — форма рычага: он изогнут, что позволяет вывести поплавок в сторону от внутренней обвязки — змеевиков, перегородок, лопастей мешалки, — которая не даёт установить прямой рычаг. Погружная часть от 0,15 до 0,8 м. Как и в остальных исполнениях линейки, геркон пассивен и не требует электропитания датчика. Разработан и производится в России.

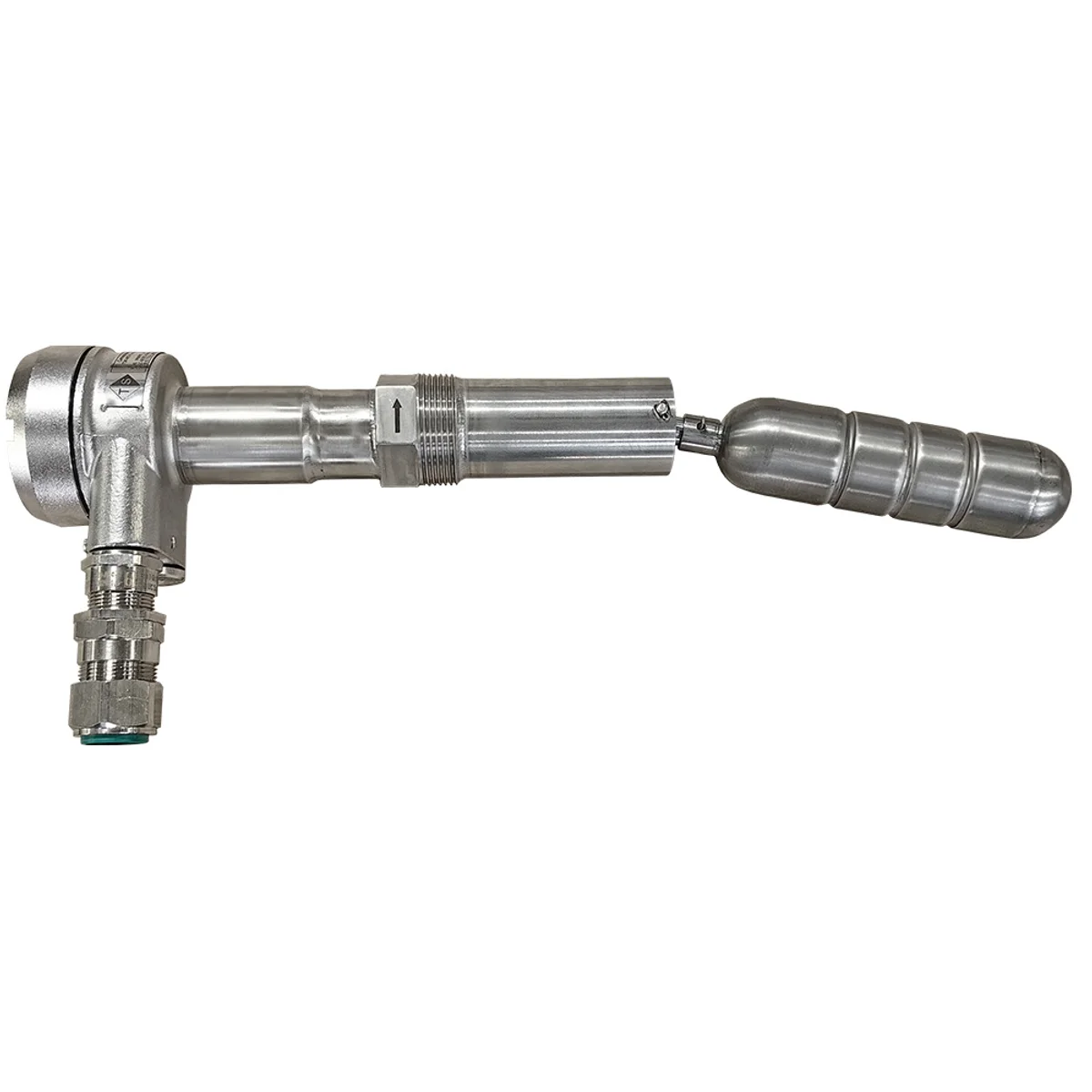

Поплавок с магнитом на изогнутом рычаге поворачивается при подходе уровня и переключает герконовый контакт. Изгиб рычага задаёт положение поплавка в стороне от внутренней обвязки аппарата.

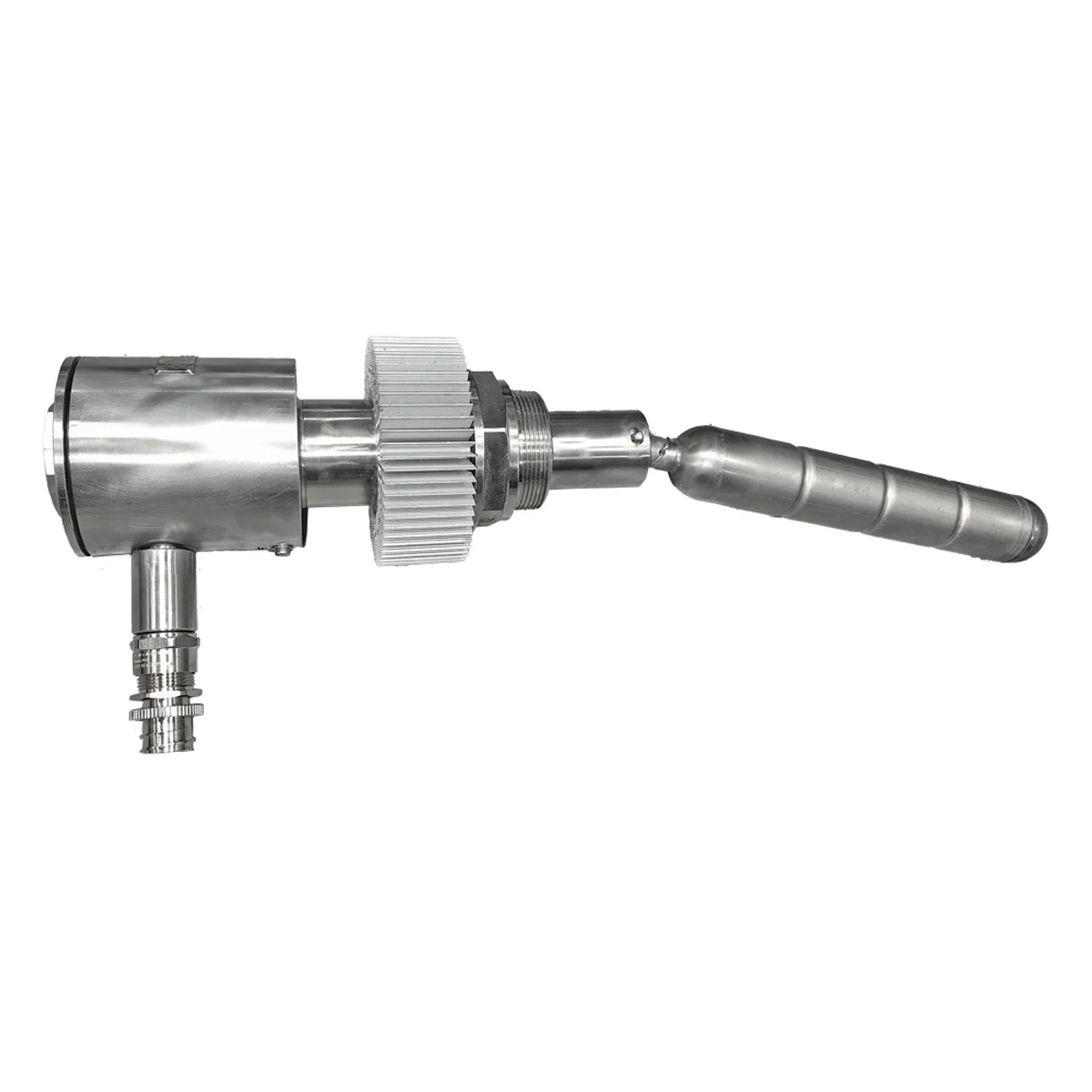

Поплавок с постоянным магнитом поворачивается вслед за уровнем и переключает герконовый контакт.
Изгиб выводит поплавок из зоны внутренней обвязки аппарата, куда прямой рычаг не встаёт.
Геркон — пассивный механический контакт, источник питания для датчика не нужен.
Исполнение с изогнутым рычагом выбирают тогда, когда мешает не характеристика среды, а внутренняя геометрия аппарата.
Изогнутый рычаг выводит поплавок из зоны вращающихся и теплообменных элементов.
обвязкаБоковая врезка в отсек, где прямой рычаг упирается в перегородку.
перегородкиМаслобаки и гидростанции с насыщенной внутренней обвязкой.
компоновка| Назначение исполнения | |
| Код назначения | ГИ |
| Тип монтажа | горизонтальный (боковая врезка), изогнутый рычаг |
| Погружная (монтажная) часть | 0,15…0,8 м |
| Точки контроля | 1 |
| Температура среды | до +250 °C |
| Когда выбирают | внутренняя обвязка аппарата не даёт установить прямой рычаг |
| Условия эксплуатации | |
| Максимальное рабочее давление | 1,6 / 2,5 / 4,0 / 6,3 / 10,0 МПа (до 10 МПа) |
| Диапазон плотностей среды | 500…1500 кг/м³ |
| Минимальная разность плотностей (раздел сред) | 100 кг/м³ |
| Отклонение уровня срабатывания | ±5 мм от номинала |
| Уставка времени срабатывания | от 1 до 5 с |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | независимый переключающий контакт SPDT, 4-проводный; электропитание не требуется |
| Дискретный токовый | 7/14 мА, 8/16 мА, 4/20 мА, 2-проводный; требуется 24 В пост. тока |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Вторичный преобразователь | по заказу, до 8 сигнализаторов на один блок |
| Приёмка и надёжность | |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Наработка на отказ | не менее 100 000 ч |
| Гарантия | 12 месяцев (расширенная — до 60 месяцев) |
Исполнение подбирается под конкретную среду и резервуар. Укажите параметры — инженер соберёт код заказа и пришлёт КП.
Форма заменяет первичный обмен письмами и сокращает цикл согласования ТЗ.
