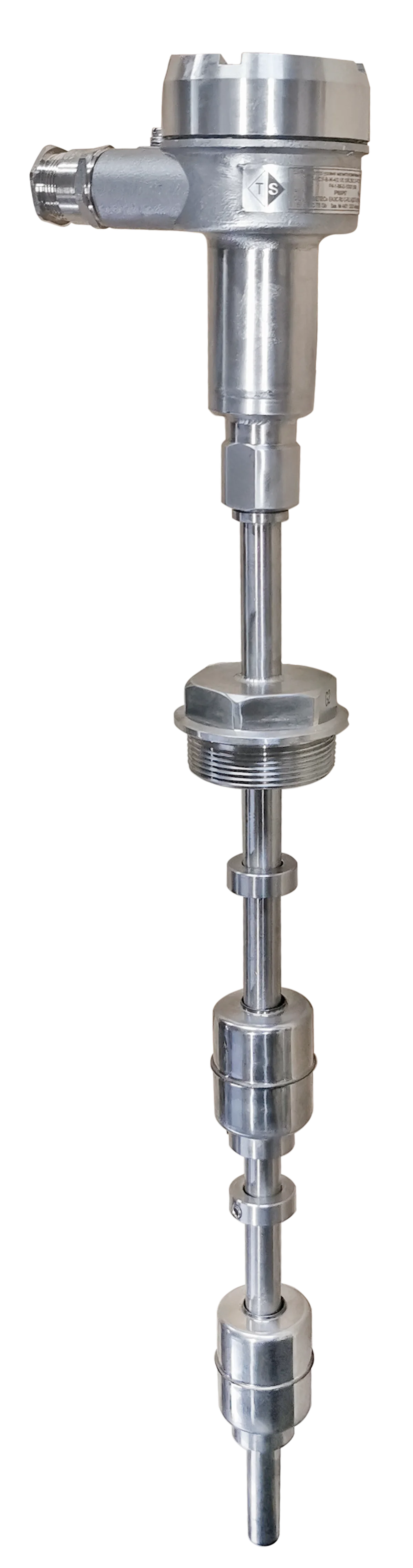

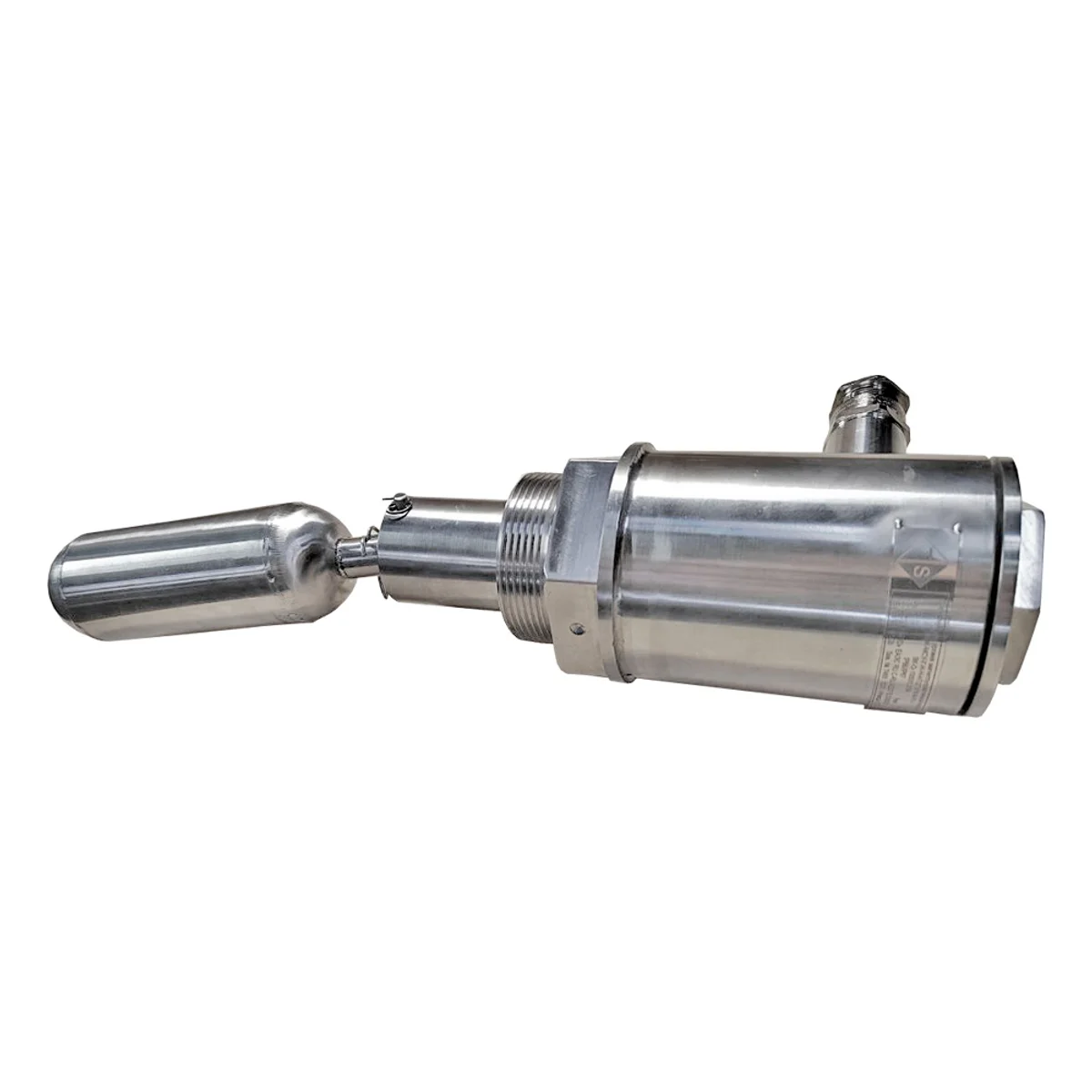

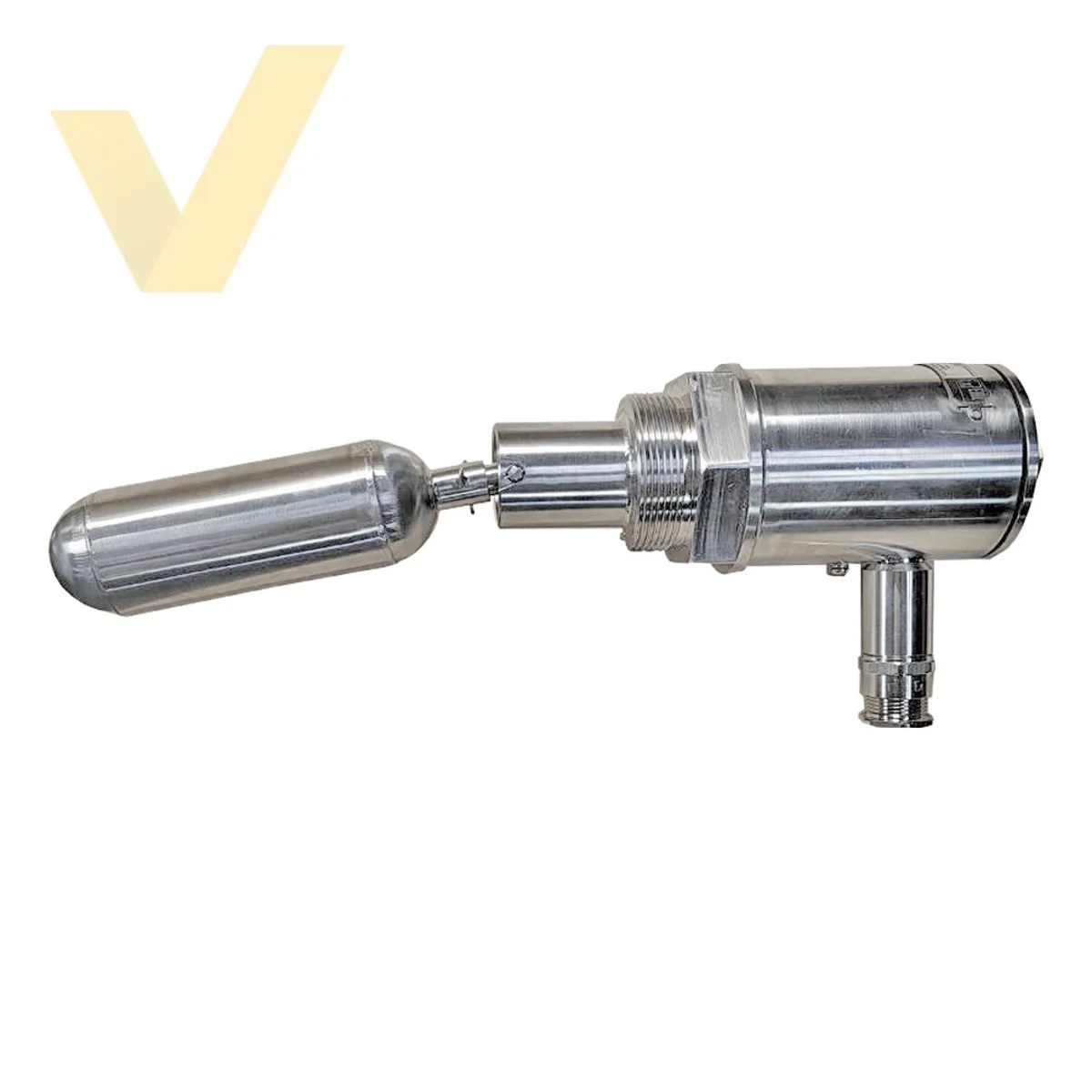

ТЭК-МСУ-ВК — исполнение поплавкового сигнализатора для вертикального монтажа в выносной байпасной колонке. Колонка соединяется с аппаратом двумя патрубками, и уровень в ней повторяет уровень в резервуаре по принципу сообщающихся сосудов. Сигнализатор устанавливается в колонку, а не в сам аппарат, поэтому его можно обслуживать, проверять и заменять, отсекнув колонку запорной арматурой, — без остановки процесса и опорожнения резервуара. Исполнение применяют на аппаратах непрерывного цикла и там, где вскрытие ёмкости дорого или опасно. Разработан и производится в России.
Уровень в байпасной колонке повторяет уровень в аппарате по принципу сообщающихся сосудов. Поплавок с магнитом движется внутри колонки и переключает герконы на заданных отметках — сам аппарат при этом остаётся герметичным.
Поплавок с постоянным магнитом перемещается вслед за уровнем; приближаясь к геркону, магнит переключает контакт.
Геркон не потребляет энергию — датчику не нужен источник питания.
Уровень в колонке повторяет уровень в аппарате, а сам аппарат остаётся закрытым.
Байпасное исполнение выбирают на непрерывных производствах, где остановка ради обслуживания прибора недопустима.
Проверка и замена сигнализатора без остановки установки и опорожнения аппарата.
без остановаКонтроль уровня в выносной колонке вместо врезки в корпус котла.
котёлОбслуживание без вскрытия ёмкости с токсичным или агрессивным продуктом.
опасные среды| Назначение исполнения | |
| Код назначения | ВК |
| Тип монтажа | вертикальный, в выносной байпасной колонке |
| Тип сенсора | жёсткий 60–6 000 мм или гибкий 250–15 000 мм |
| Точки контроля | до 4 (реле) / до 5 (дискретный 4–20 мА) |
| Условия эксплуатации | |
| Максимальное рабочее давление | 1,6 / 2,5 / 4,0 / 6,3 / 10,0 МПа (до 10 МПа) |
| Диапазон плотностей среды | 500…1500 кг/м³ |
| Минимальная разность плотностей (раздел сред) | 100 кг/м³ |
| Отклонение уровня срабатывания | ±5 мм от номинала |
| Уставка времени срабатывания | от 1 до 5 с |
| Конструктив | |
| Исполнение | моноблочное (М) или с вторичным преобразователем (Р) |
| Тип сенсора | жёсткий 60–6 000 мм; гибкий 250–15 000 мм |
| Точки контроля | до 4 с релейным выходом; до 5 с дискретным 4–20 мА (один поплавок на все точки) |
| Материалы, контактирующие со средой | 12Х18Н10Т, 316L, ХН65МВУ (Хастеллой С-276), 06ХН28МДТ, ВТ1-0 |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | независимый переключающий контакт SPDT, 4-проводный, от 1 до 4 сигналов |
| Дискретный токовый | 7/14 мА, 8/16 мА, 4/20 мА, 2-проводный; произвольные значения в диапазоне 4–20 мА |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Кабельные вводы | 1 или 2, М20×1,5 (небронированный, металлорукав, бронированный) |
| Приёмка и надёжность | |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Класс безопасности | по НП-001-15 / НП-022-17 / НП-016-05: 4, 4Н, 3, 3Н, 3НУ, 2Н, 2НУ |
| Гарантия | 3 года |
