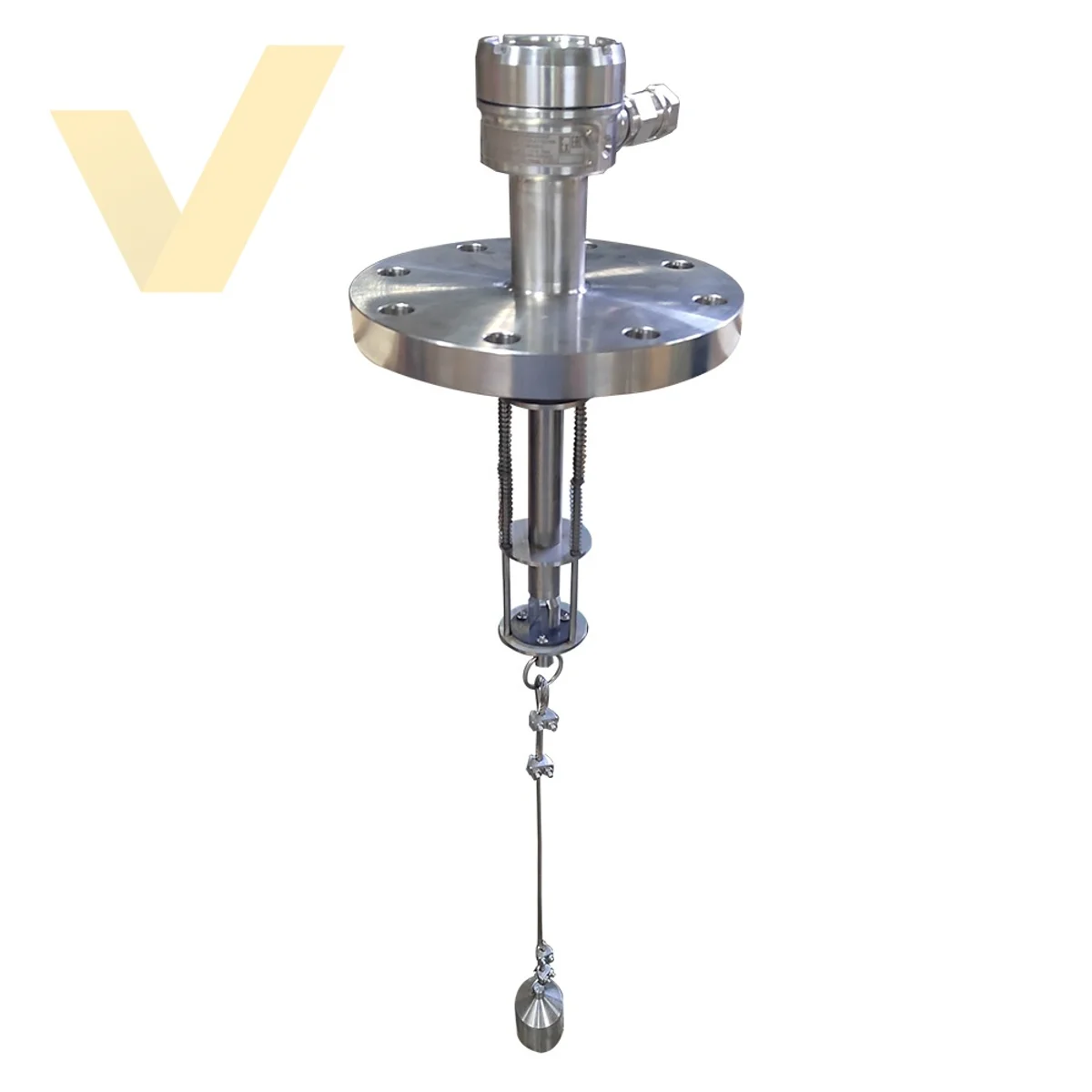

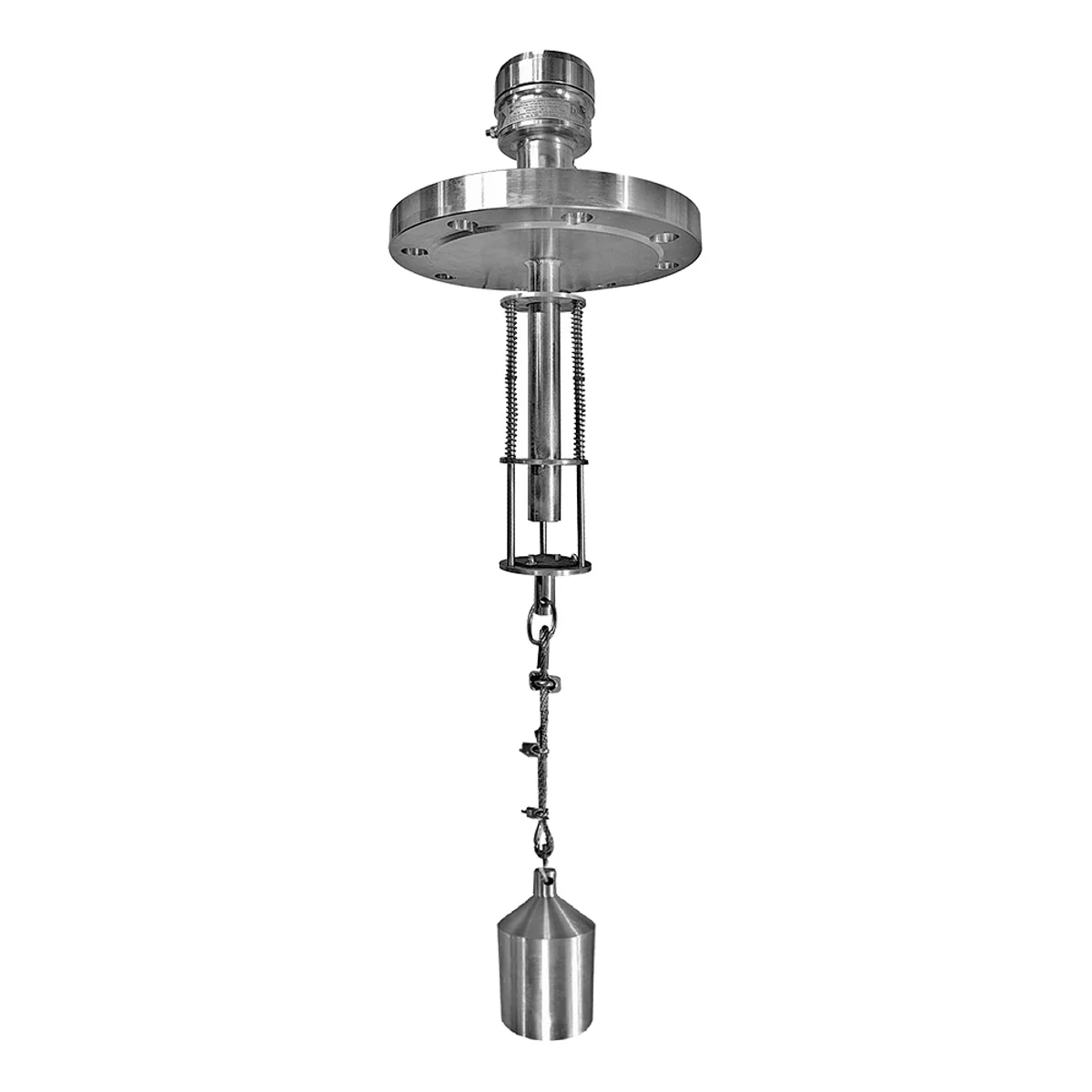

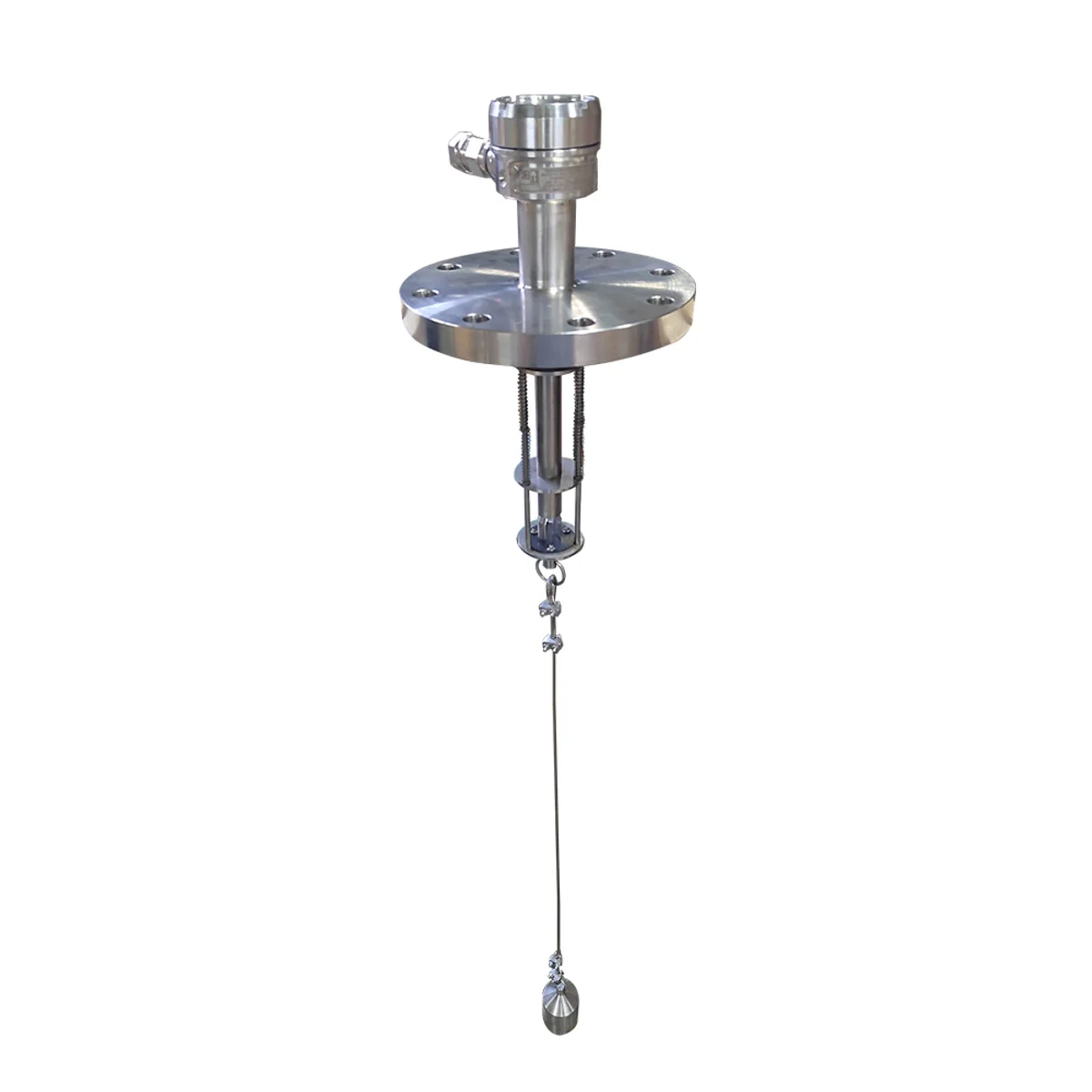

ТЭК-МСУ-ВП — исполнение поплавкового сигнализатора для контроля уровня понтона в резервуарах с плавающей крышей. В отличие от исполнений, следящих за уровнем жидкости, здесь контролируется положение самого понтона: сигнализатор фиксирует его посадку на опорные стойки при опорожнении резервуара и подъём до предельной верхней отметки при наполнении. Это защищает понтон от повреждения при посадке и предотвращает его переполнение и затопление. Исполнение применяют на резервуарах вертикальных стальных (РВС) с понтоном или плавающей крышей на нефтебазах и товарных парках. Разработан и производится в России.
Поплавок отслеживает положение понтона, а не свободной поверхности жидкости. Магнит переключает герконы на предельных отметках — сигнализируя о посадке понтона на стойки или о его подъёме до верхней границы.
Поплавок с постоянным магнитом перемещается вслед за уровнем; приближаясь к геркону, магнит переключает контакт.
Геркон не потребляет энергию — датчику не нужен источник питания.
Контролируется положение самого понтона — задача, которую не решают приборы, измеряющие уровень продукта.
Исполнение выбирают на резервуарах с понтоном, где повреждение плавающей крыши — самый дорогой вид аварии.
Сигнал о посадке понтона на опорные стойки при откачке — защита от деформации.
посадка понтонаВерхняя предельная отметка при наполнении — защита от перелива через крышу.
переливКонтроль понтона в резервуарах бензинов и лёгких нефтепродуктов.
лёгкие фракции| Назначение исполнения | |
| Код назначения | ВП |
| Тип монтажа | вертикальный, контроль уровня понтона |
| Объект контроля | положение понтона или плавающей крыши |
| Точки контроля | до 4 (реле) / до 5 (дискретный 4–20 мА) |
| Условия эксплуатации | |
| Максимальное рабочее давление | 1,6 / 2,5 / 4,0 / 6,3 / 10,0 МПа (до 10 МПа) |
| Диапазон плотностей среды | 500…1500 кг/м³ |
| Минимальная разность плотностей (раздел сред) | 100 кг/м³ |
| Отклонение уровня срабатывания | ±5 мм от номинала |
| Уставка времени срабатывания | от 1 до 5 с |
| Конструктив | |
| Исполнение | моноблочное (М) или с вторичным преобразователем (Р) |
| Тип сенсора | жёсткий 60–6 000 мм; гибкий 250–15 000 мм |
| Точки контроля | до 4 с релейным выходом; до 5 с дискретным 4–20 мА (один поплавок на все точки) |
| Материалы, контактирующие со средой | 12Х18Н10Т, 316L, ХН65МВУ (Хастеллой С-276), 06ХН28МДТ, ВТ1-0 |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | независимый переключающий контакт SPDT, 4-проводный, от 1 до 4 сигналов |
| Дискретный токовый | 7/14 мА, 8/16 мА, 4/20 мА, 2-проводный; произвольные значения в диапазоне 4–20 мА |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Кабельные вводы | 1 или 2, М20×1,5 (небронированный, металлорукав, бронированный) |
| Приёмка и надёжность | |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Класс безопасности | по НП-001-15 / НП-022-17 / НП-016-05: 4, 4Н, 3, 3Н, 3НУ, 2Н, 2НУ |
| Гарантия | 3 года |
