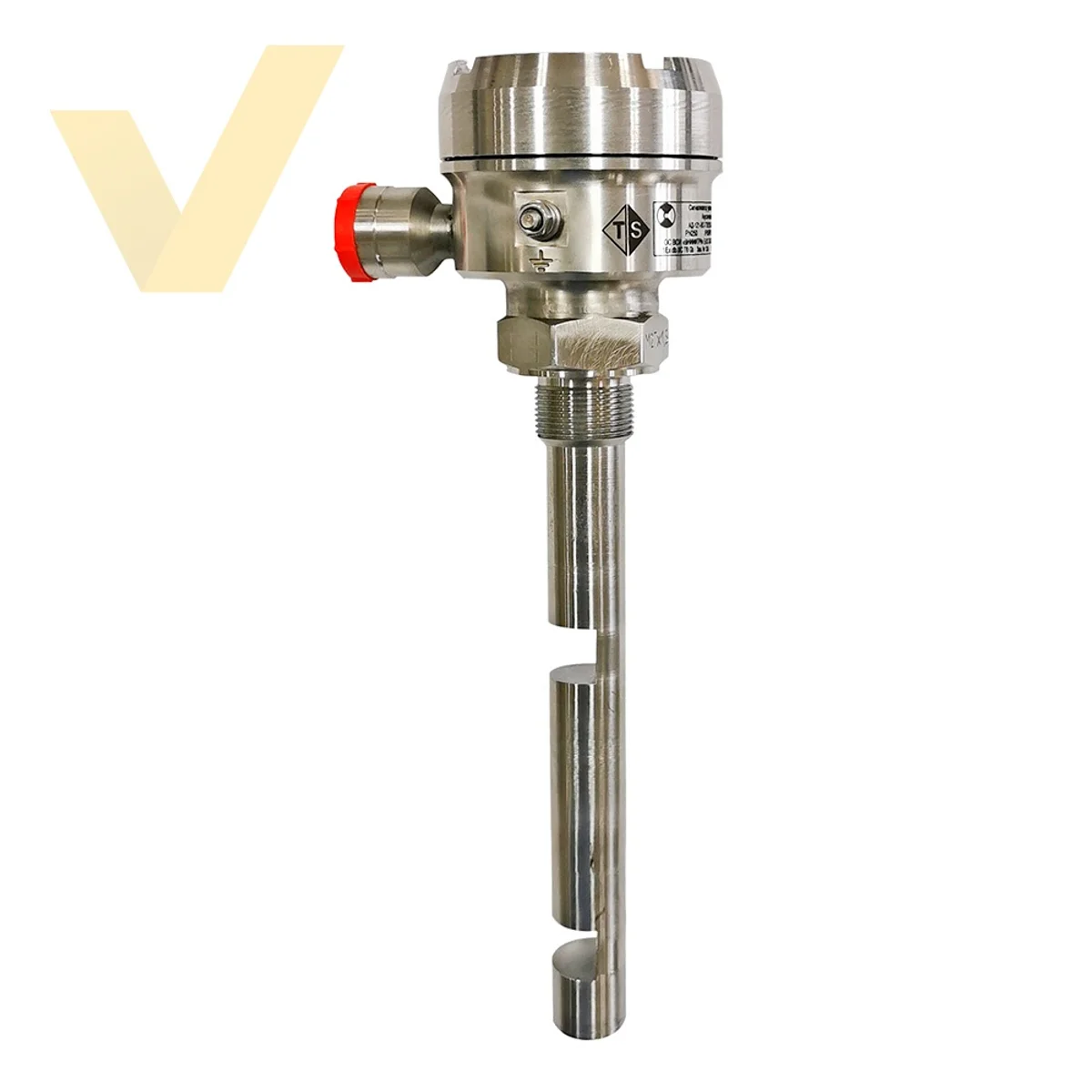

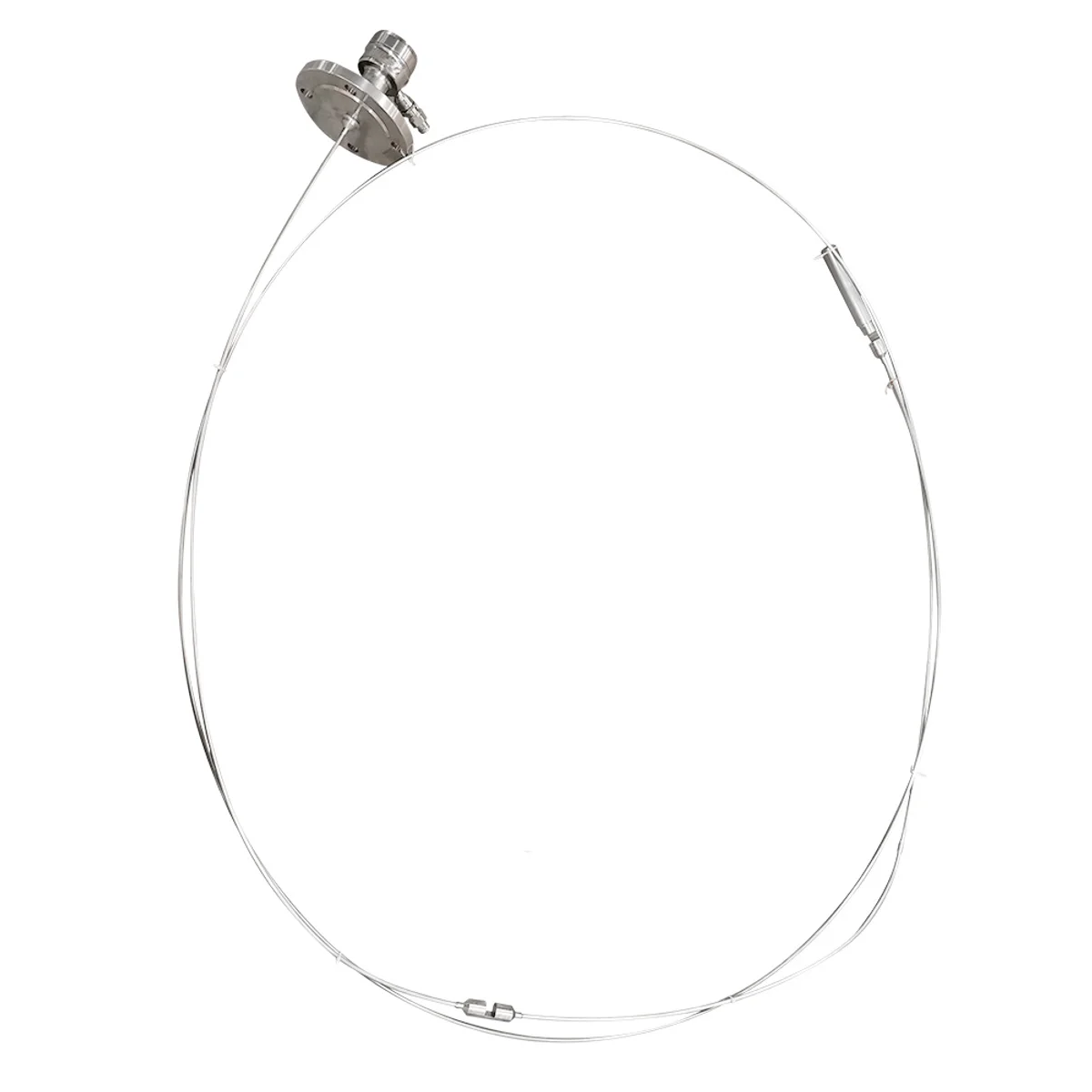

УЛЬТРАТЭК-П — исполнение ультразвукового сигнализатора с просветным сенсором. Ультразвуковой импульс проходит через зазор между излучателем и приёмником: наличие жидкости в зазоре меняет прохождение сигнала, что и фиксируется электроникой. Просветная схема рассчитана на самое высокое рабочее давление в линейке — до 63 МПа, а по согласованию изготавливается и на более высокое. На одном приборе размещается до восьми точек контроля. Зазор между излучателем и приёмником самоочищается потоком, поэтому исполнение хорошо работает на вязких и налипающих продуктах. Разработан и производится в России.

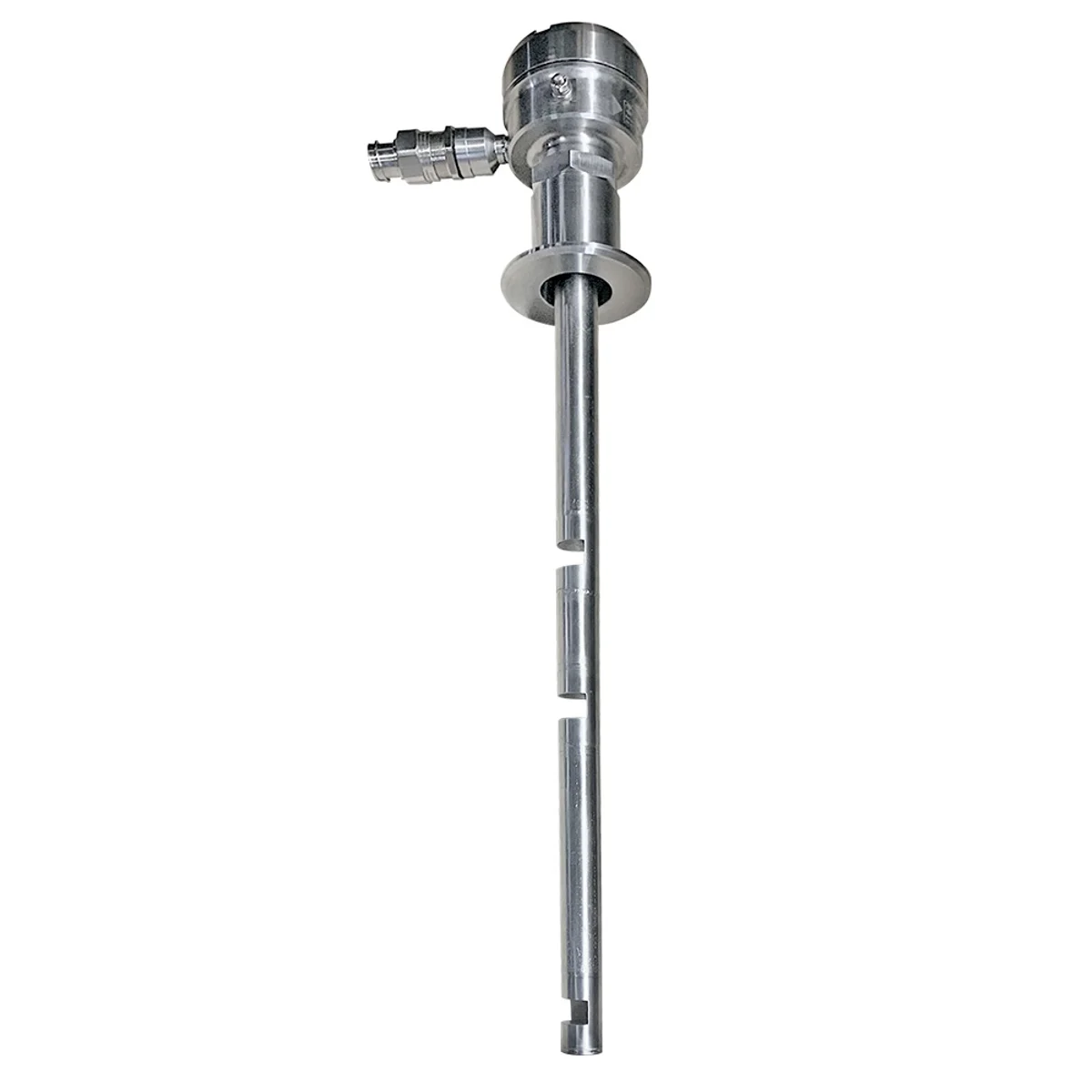

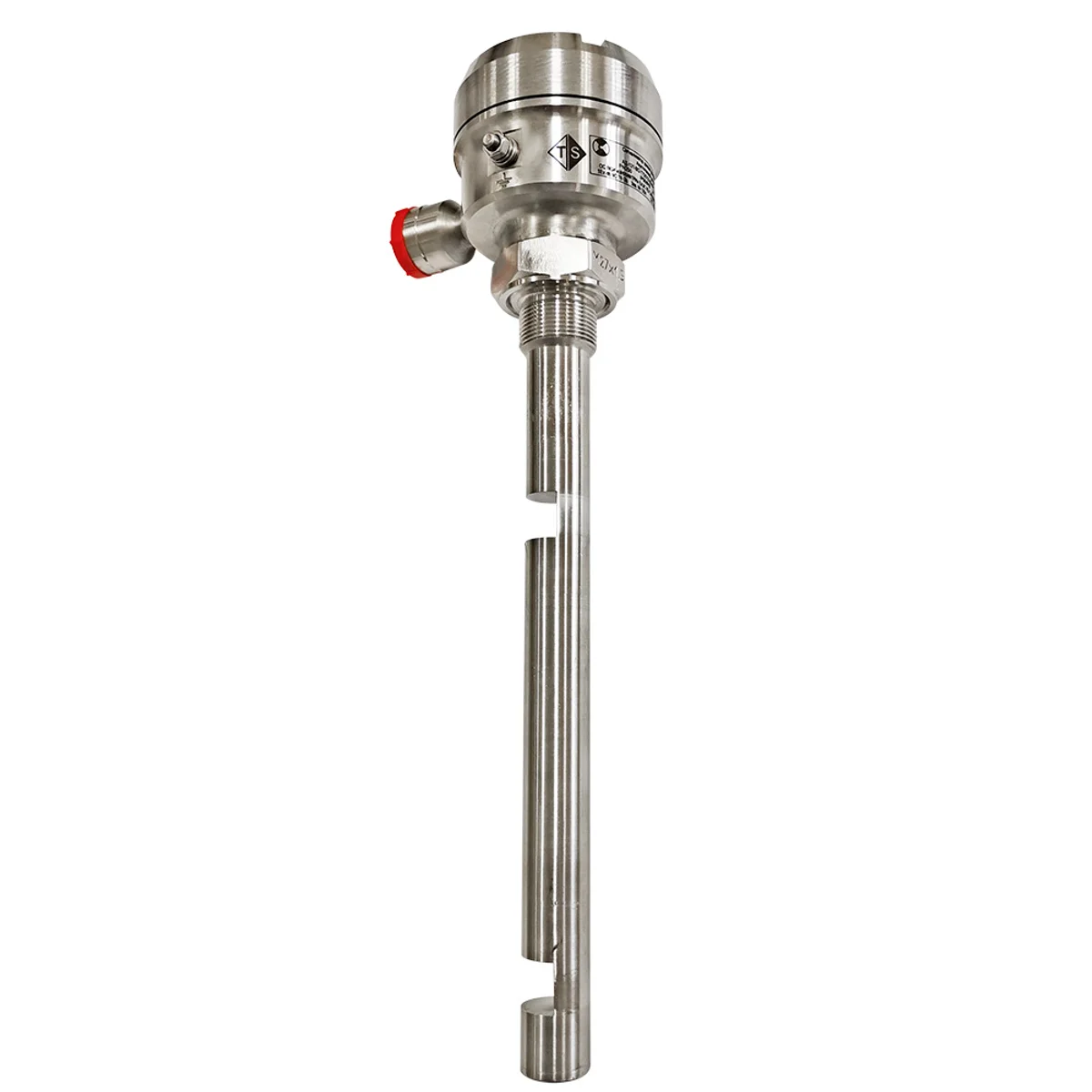

Излучатель и приёмник расположены друг напротив друга через зазор. Ультразвуковой импульс, проходящий через зазор, по-разному ослабляется в воздухе и в жидкости — по этому различию определяется наличие среды в точке контроля.
Волна распространяется по волноводу внутри чувствительного элемента. Погружение в жидкость снижает частоту колебаний — это и есть признак достижения уровня.
Самодиагностика формирует отдельный сигнал неисправности, поэтому обрыв или отказ не выглядит как отсутствие среды.
Поток продукта промывает зазор между излучателем и приёмником — налипание не накапливается так, как на сплошной поверхности.
Просветное исполнение выбирают для высокого давления и для продуктов, склонных к налипанию.
До 63 МПа — там, где вибрационный и поплавковый принцип уже неприменимы по давлению.
до 63 МПаСамоочищающийся зазор — штатная работа на вязких и налипающих продуктах.

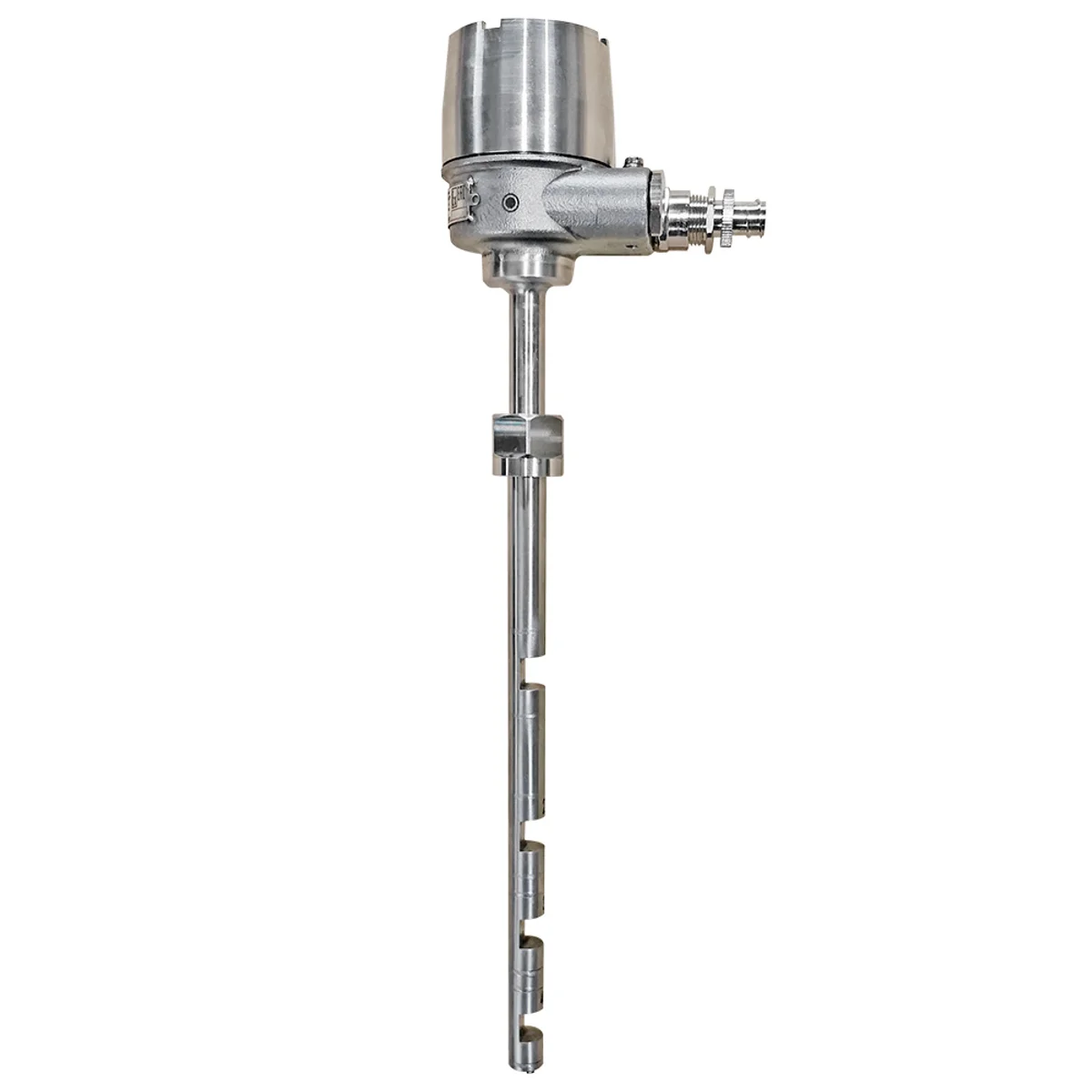

налипаниеДо 8 точек контроля на одном приборе при высоком рабочем давлении.
до 8 точек| Исполнение сенсора | |
| Исполнение сенсора | просветный |
| Максимальное количество точек контроля | 23; больше — по согласованию |
| Максимальное рабочее давление | 63 МПа; специальное исполнение по согласованию — до 1200 МПа |
| Рабочая температура среды | −200…+250 °C |
| Способ присоединения | М20×1,5; М16×1,5 — специальное исполнение |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | независимый переключающий контакт, сигнализация исправности |
| Токовый | 4–20 мА, в т.ч. + HART; диагностический уровень 21–22 мА |
| Цифровой | RS-485, Modbus RTU |
| Логика срабатывания | изменяемая (нормально открыт / нормально закрыт) |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Материалы и приёмка | |
| Материалы, контактирующие со средой | 12Х18Н10Т, 316L, ХН65МВУ (Хастеллой С-276), 06ХН28МДТ, ВТ1-0 |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Гарантия | 3 года |
Исполнение подбирается под конкретную среду и резервуар. Укажите параметры — инженер соберёт код заказа и пришлёт КП.
