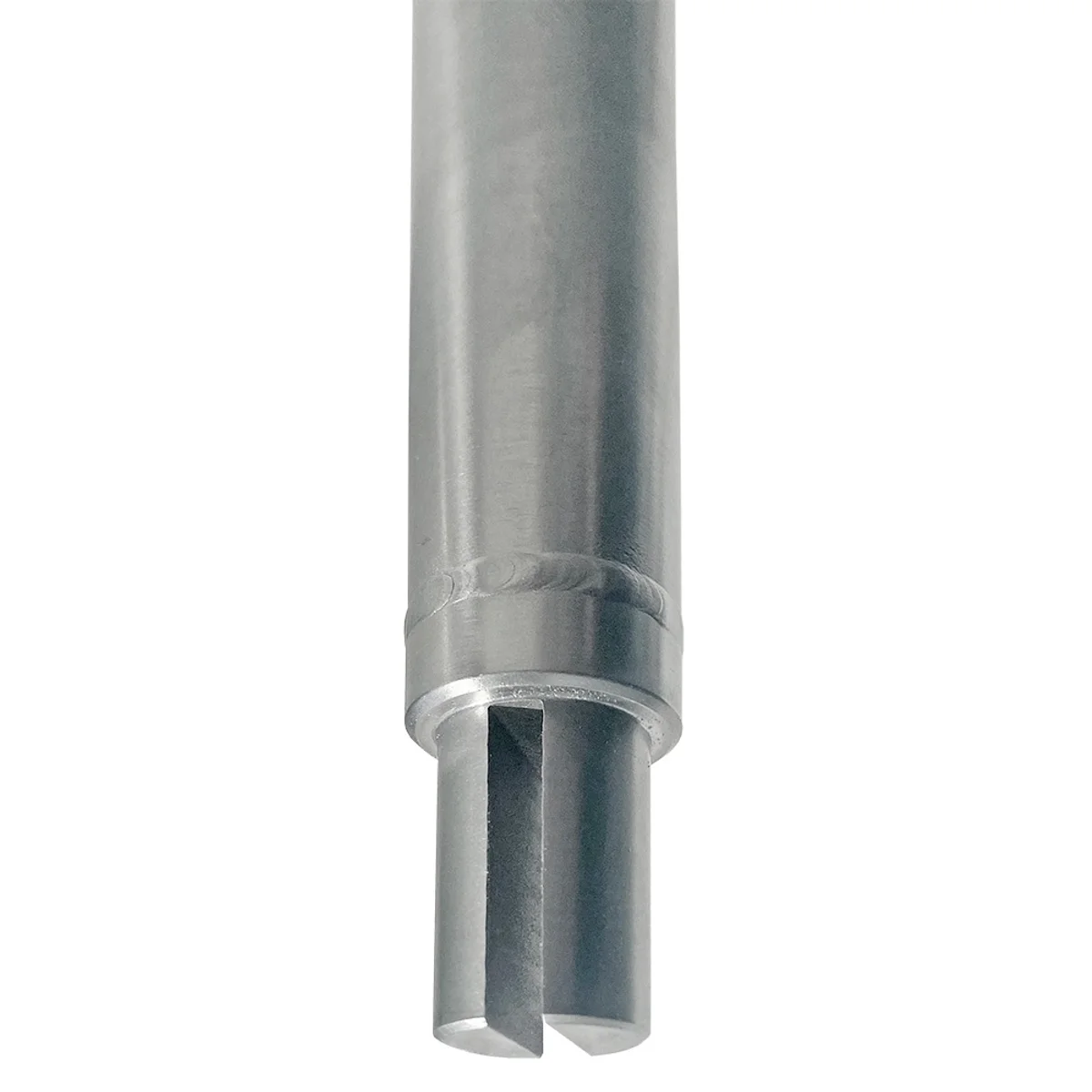

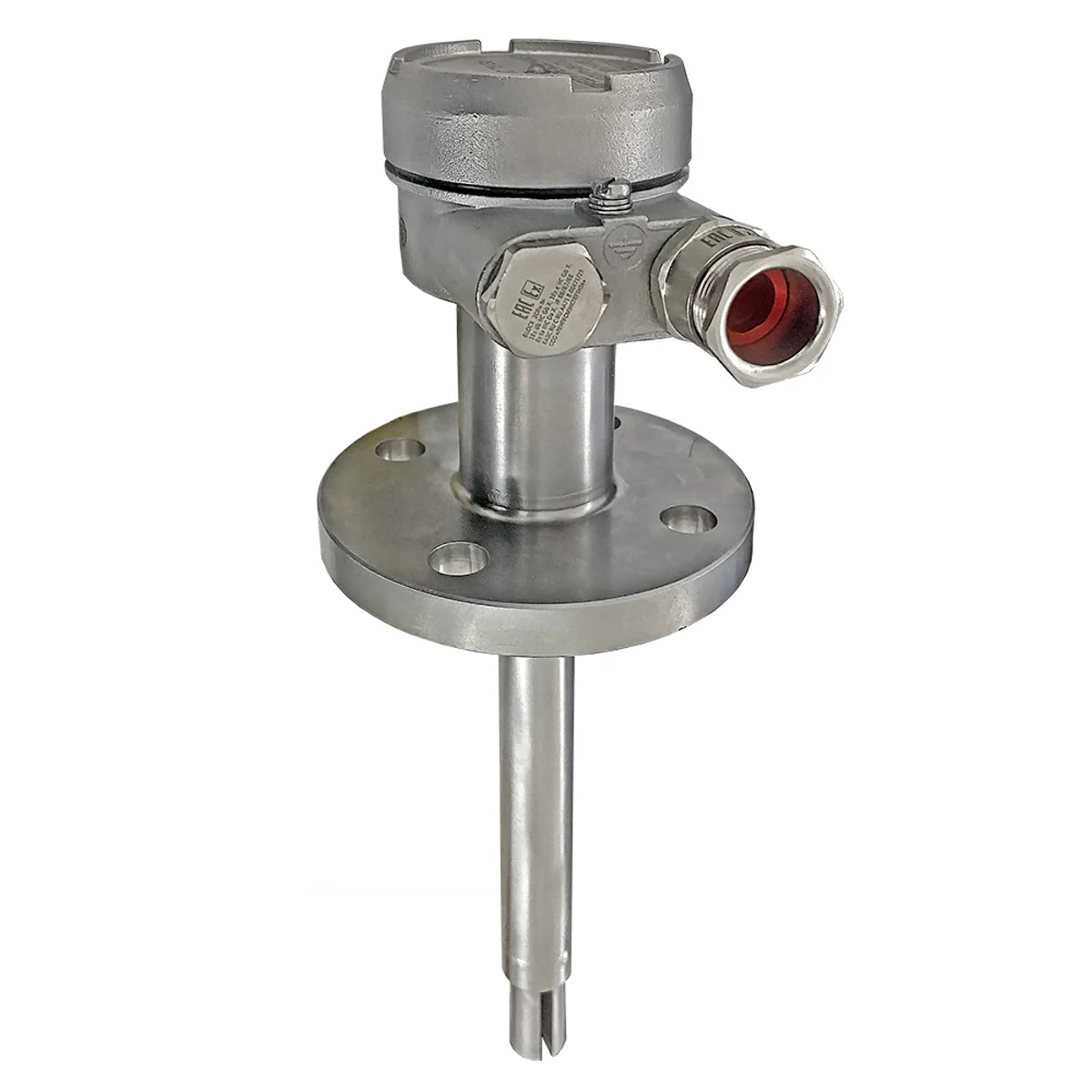

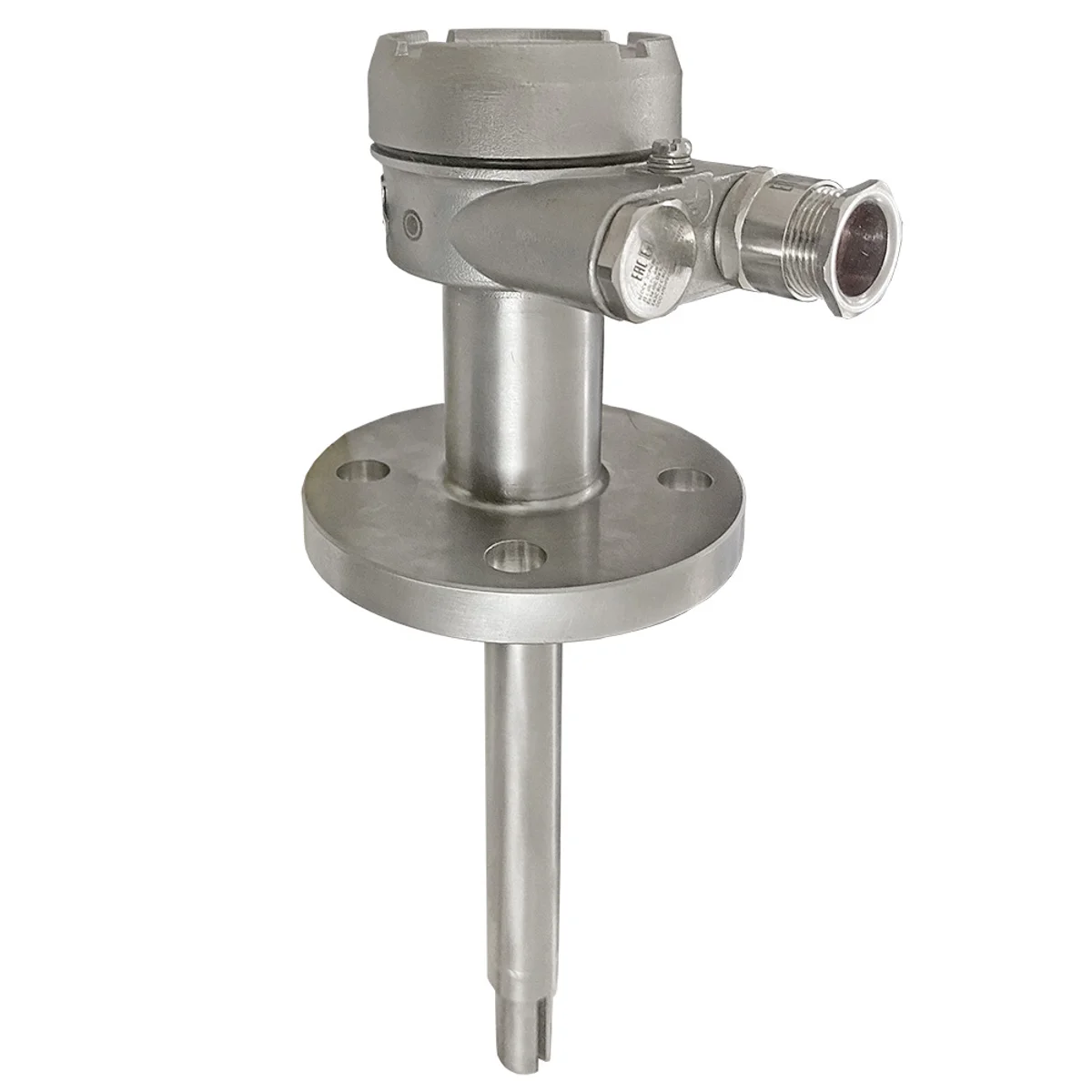

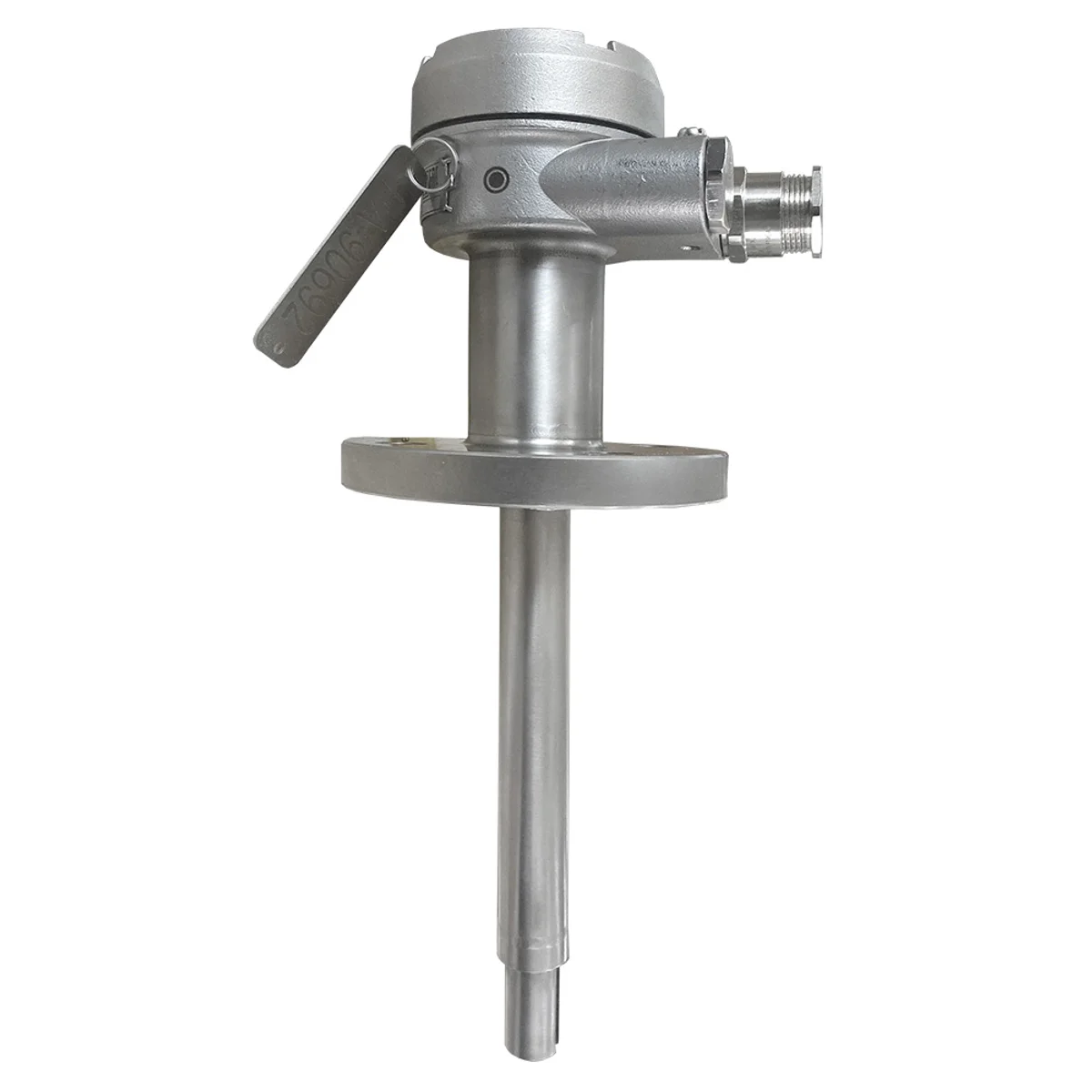

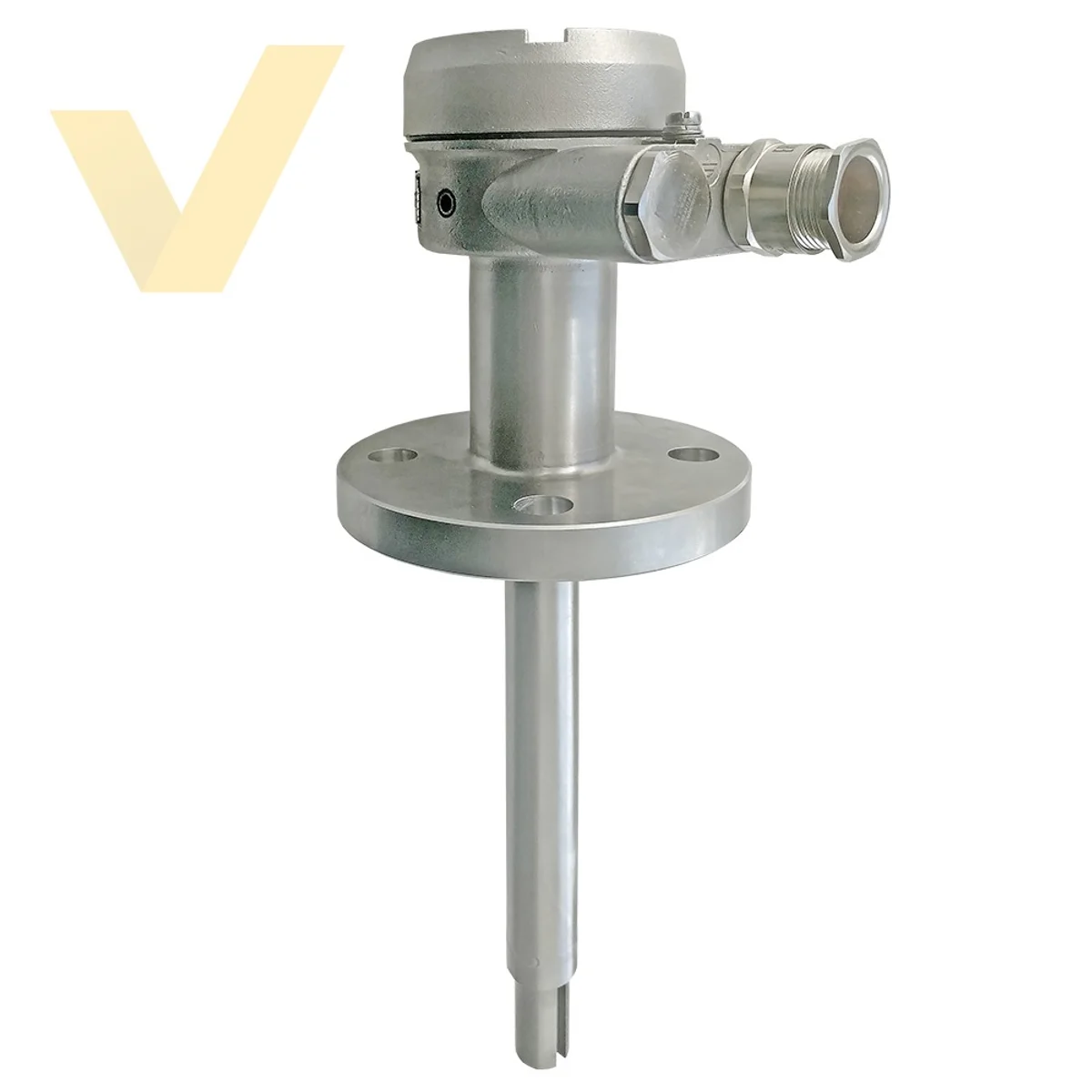

УЛЬТРАТЭК-В — исполнение ультразвукового сигнализатора с вилочным сенсором, рассчитанное на одну точку контроля. Форма вилки выбрана под самые тяжёлые по загрязнению условия: высоковязкие продукты, среды с механическими включениями и загазованные объёмы, где сенсоры других форм обрастают отложениями или дают ложные срабатывания на пузырях газа. Рабочее давление до 25 МПа, температура среды от −200 до +250 °C. Применяется как аварийный сигнализатор верхнего или нижнего уровня и для защиты насосов от сухого хода. Разработан и производится в России.
Ультразвуковые колебания демпфируются в резонаторе вилочной формы. Погружение вилки в жидкость меняет характер колебаний — электроника фиксирует достижение уровня в точке контроля.
Волна распространяется по волноводу внутри чувствительного элемента. Погружение в жидкость снижает частоту колебаний — это и есть признак достижения уровня.
Самодиагностика формирует отдельный сигнал неисправности, поэтому обрыв или отказ не выглядит как отсутствие среды.
Открытая вилка меньше удерживает продукт и механические включения, чем сенсоры со сплошной поверхностью.
Вилочное исполнение выбирают, когда задача — одна надёжная точка контроля в заведомо тяжёлых условиях.
Гудрон, битум, тяжёлые остатки — среды, в которых сенсор обрастает быстрее всего.
вязкиеПульпа, шлам и загрязнённые стоки с твёрдыми частицами.
загрязнённыеАппараты с интенсивным газовыделением, где пузыри вызывают ложные срабатывания.
газовыделение| Исполнение сенсора | |
| Исполнение сенсора | вилочный |
| Максимальное количество точек контроля | 1 |
| Максимальное рабочее давление | 25 МПа |
| Рабочая температура среды | −200…+250 °C |
| Область применения | высоковязкие, сильнозагрязнённые и загазованные среды |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | независимый переключающий контакт, сигнализация исправности |
| Токовый | 4–20 мА, в т.ч. + HART; диагностический уровень 21–22 мА |
| Цифровой | RS-485, Modbus RTU |
| Логика срабатывания | изменяемая (нормально открыт / нормально закрыт) |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Материалы и приёмка | |
| Материалы, контактирующие со средой | 12Х18Н10Т, 316L, ХН65МВУ (Хастеллой С-276), 06ХН28МДТ, ВТ1-0 |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Гарантия | 3 года |
