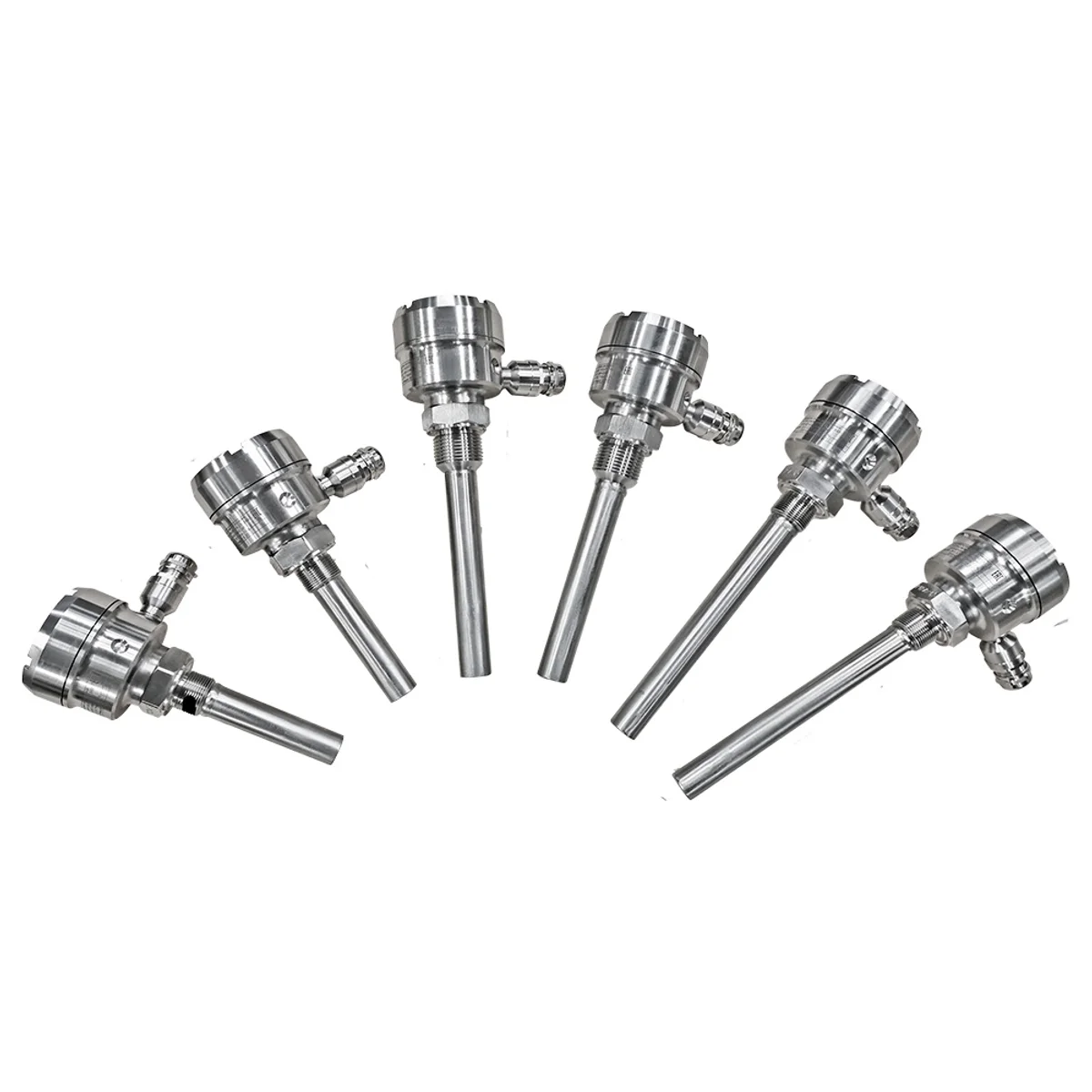

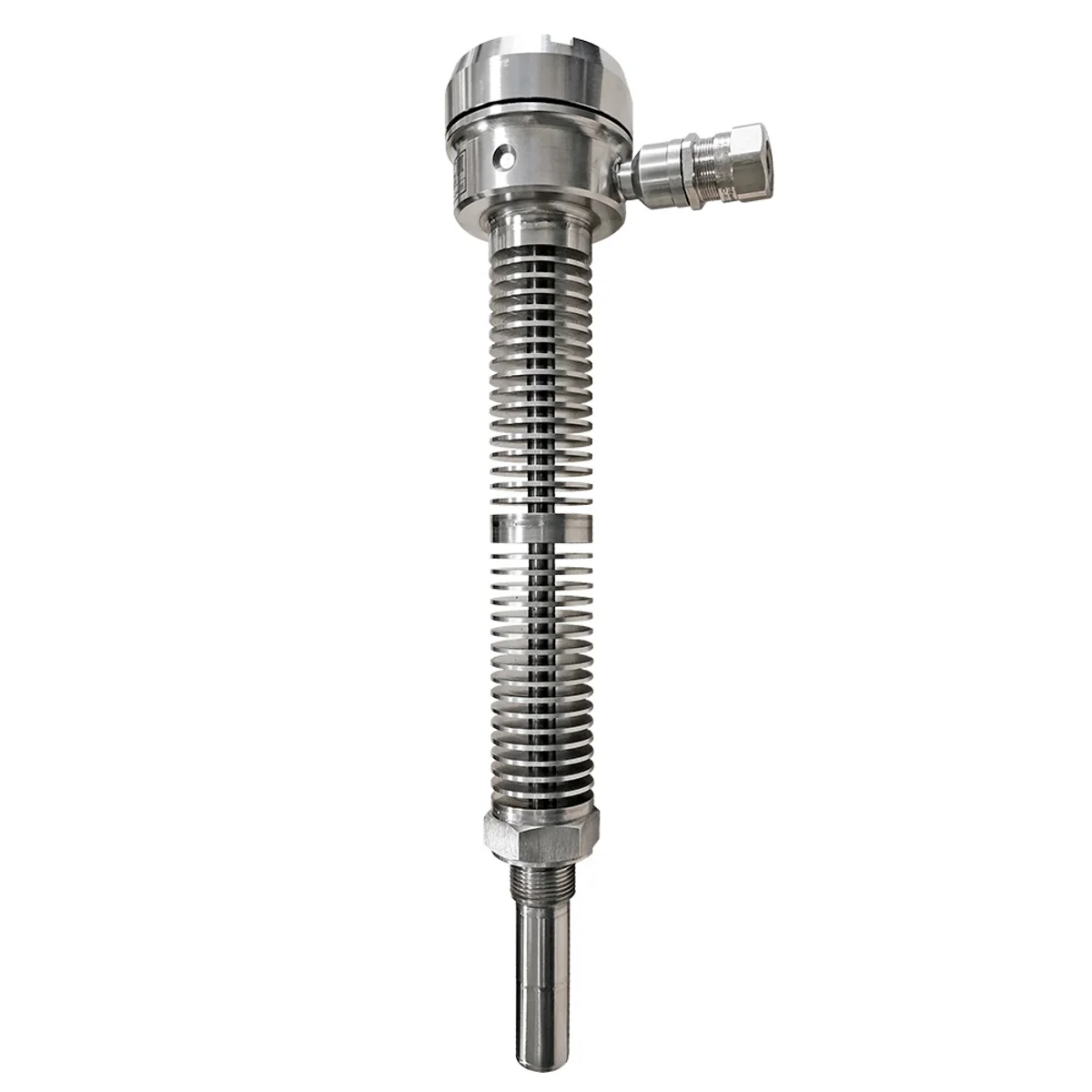

УЛЬТРАТЭК-С — исполнение ультразвукового сигнализатора со стержневым сенсором. На одном стержне размещается до восьми точек контроля, поэтому один прибор заменяет несколько отдельных сигнализаторов и требует одной точки врезки в резервуар. Стержневое исполнение имеет самый широкий температурный диапазон в линейке — от −200 до +450 °C — при рабочем давлении до 40 МПа. Применяется для контроля аварийного, предельного верхнего и нижнего уровней в резервуарах и аппаратах, для управления насосами и запорно-регулирующей арматурой. Разработан и производится в России.
Ультразвуковая волна распространяется по волноводу внутри стержневого сенсора. При погружении участка сенсора в жидкость частота колебаний на соответствующей точке контроля снижается — прибор фиксирует достижение уровня независимо для каждой из восьми точек.
Волна распространяется по волноводу внутри чувствительного элемента. Погружение в жидкость снижает частоту колебаний — это и есть признак достижения уровня.
Самодиагностика формирует отдельный сигнал неисправности, поэтому обрыв или отказ не выглядит как отсутствие среды.
Каждая точка контроля формирует свой сигнал; расположение точек задаётся при заказе.
Стержневое исполнение выбирают, когда нужен многоуровневый контроль или экстремальная температура процесса.

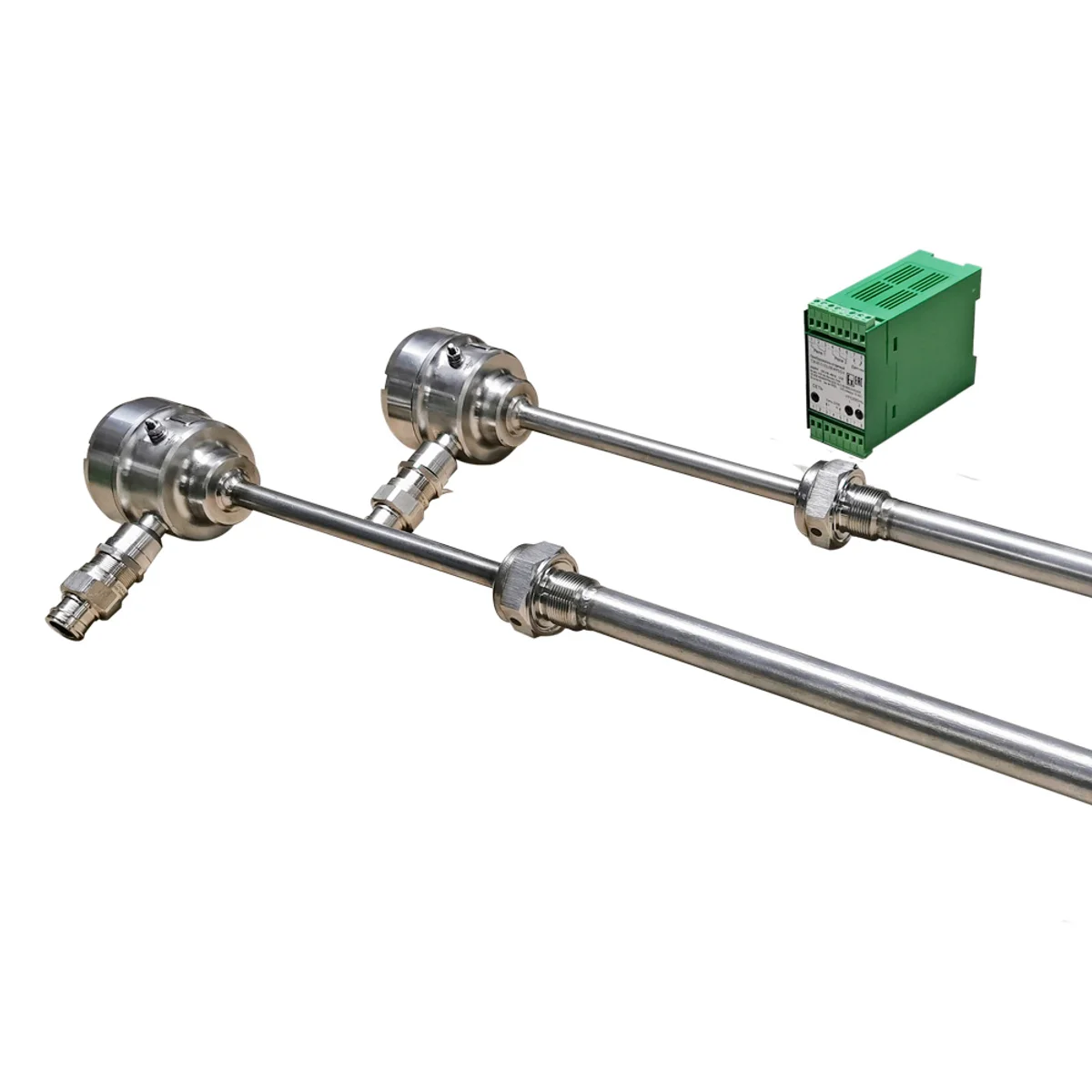

Рабочий, аварийный верхний и нижний уровни одним прибором на одной точке врезки.

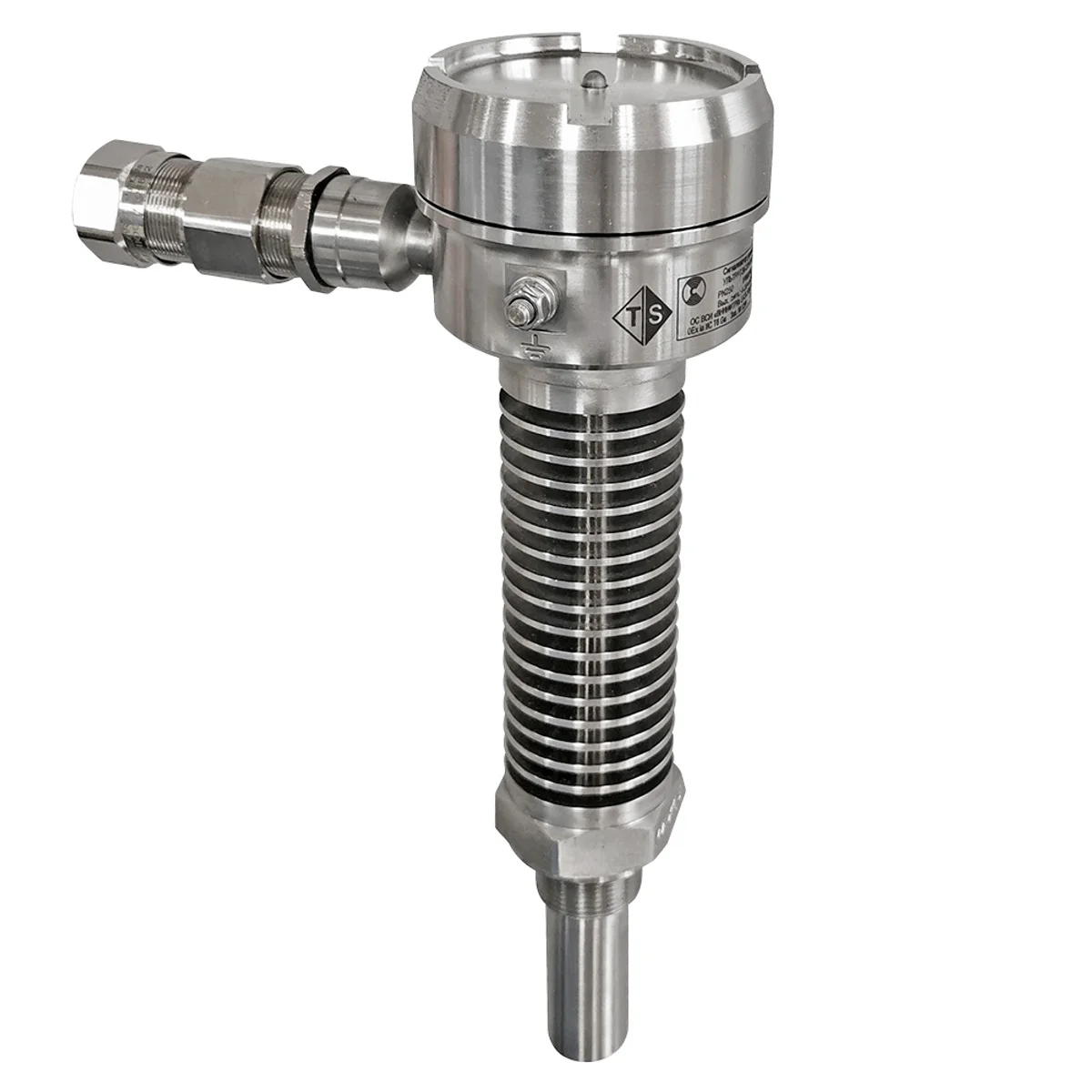

до 8 точекДо +450 °C — котельное оборудование, технологические аппараты, паровые контуры.
до +450 °CИсполнения с классом безопасности по НП-001-15 и сертификатом сейсмостойкости.
АЭС| Исполнение сенсора | |
| Исполнение сенсора | стержневой |
| Максимальное количество точек контроля | 23; больше — по согласованию |
| Максимальное рабочее давление | 40 МПа |
| Рабочая температура среды | −200…+450 °C |
| Способ присоединения | М20×1,5 (минимальный типоразмер). Длина сенсора: жёсткий 60–8 000 мм, гибкий 1 500–15 000 мм |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |

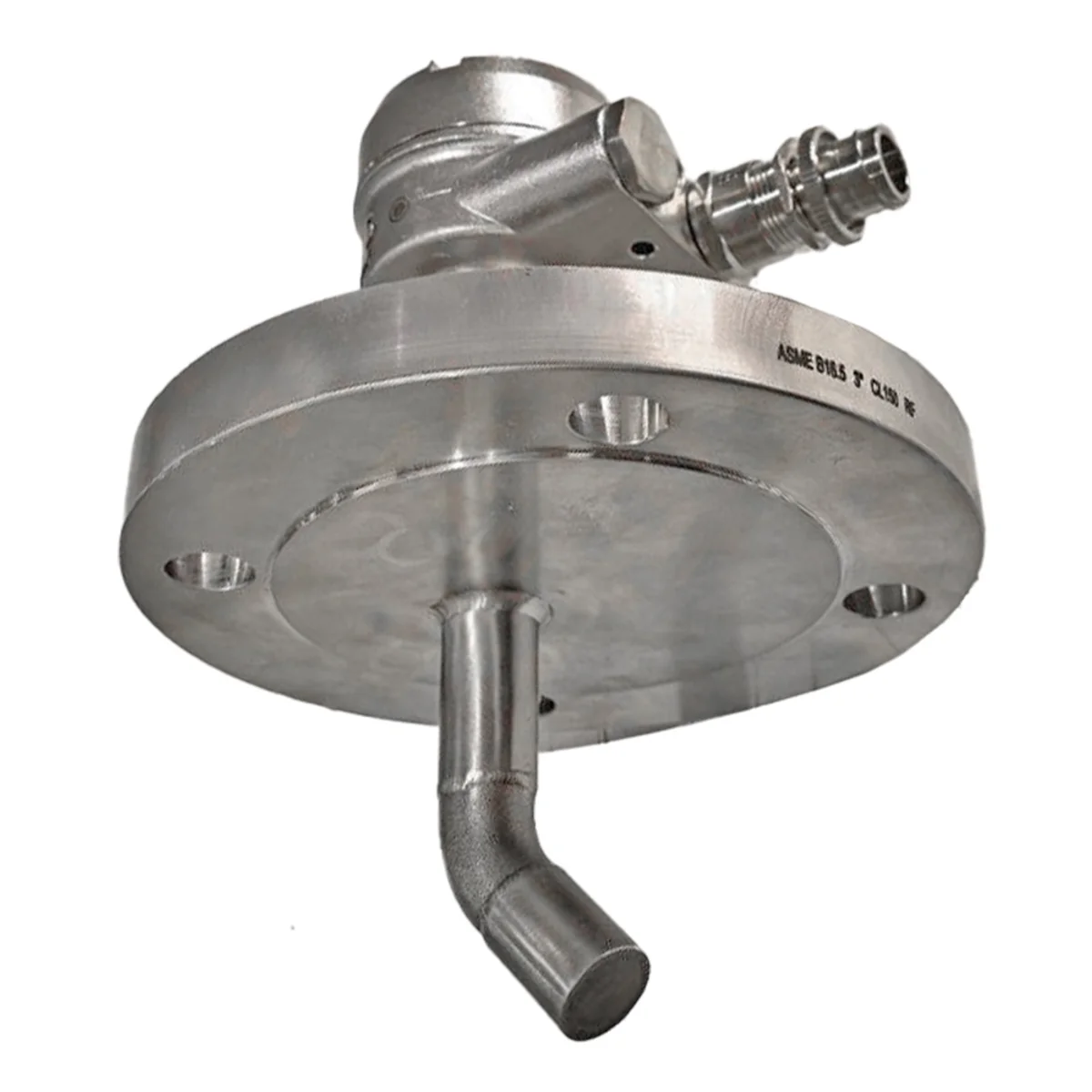

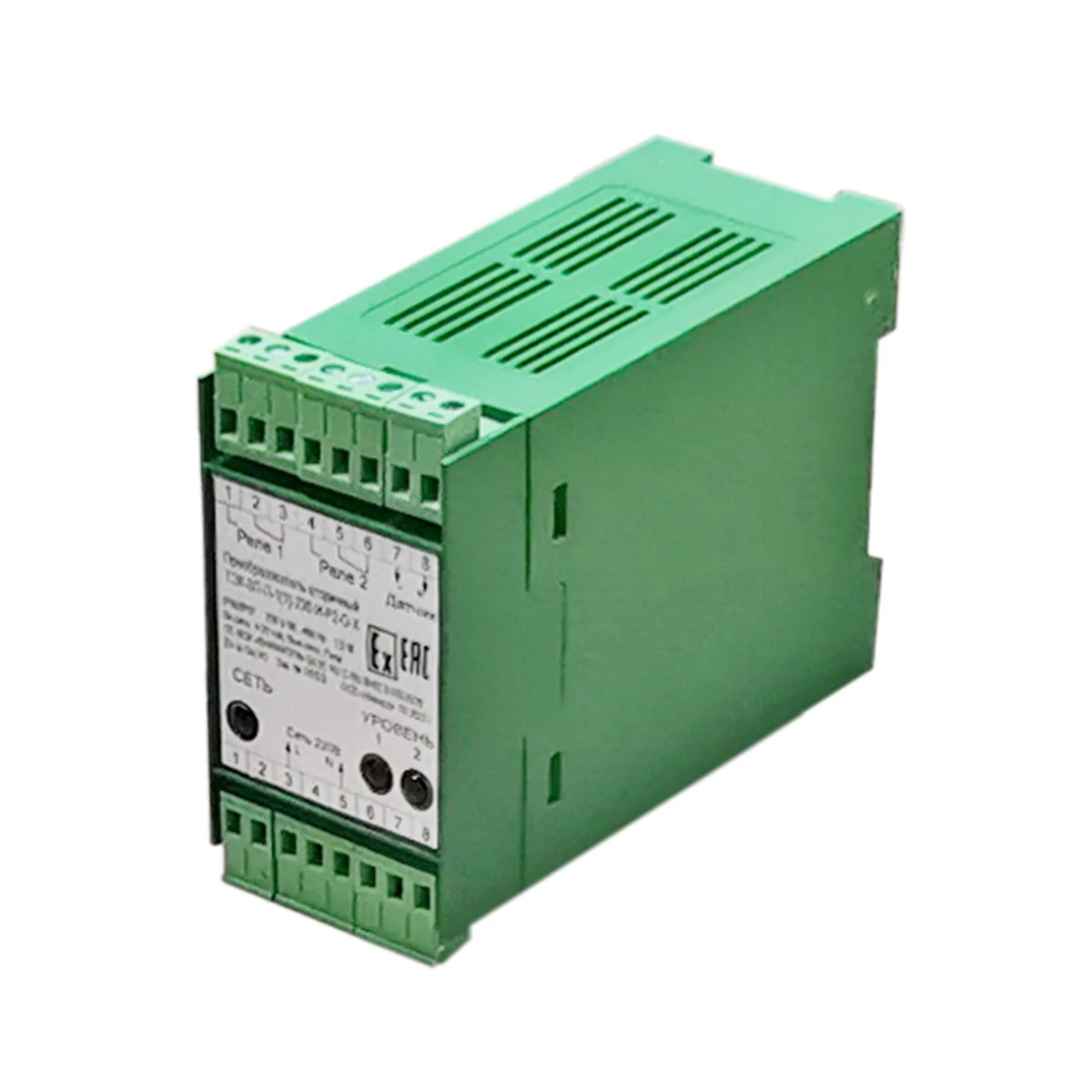

| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | независимый переключающий контакт, сигнализация исправности |
| Токовый | 4–20 мА, в т.ч. + HART; диагностический уровень 21–22 мА |
| Цифровой | RS-485, Modbus RTU |
| Логика срабатывания | изменяемая (нормально открыт / нормально закрыт) |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Материалы и приёмка | |
| Материалы, контактирующие со средой | 12Х18Н10Т, 316L, ХН65МВУ (Хастеллой С-276), 06ХН28МДТ, ВТ1-0 |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Гарантия | 3 года |
