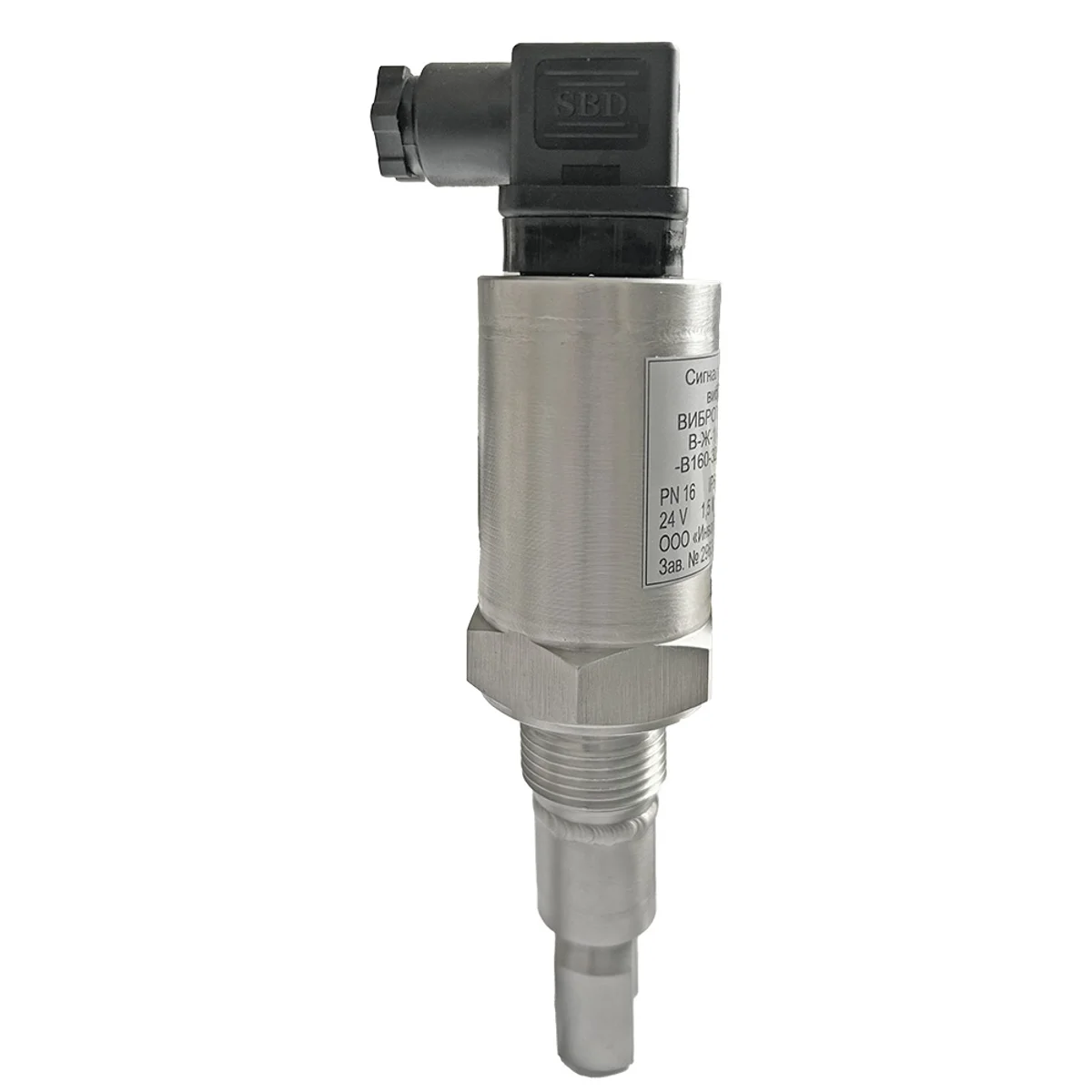

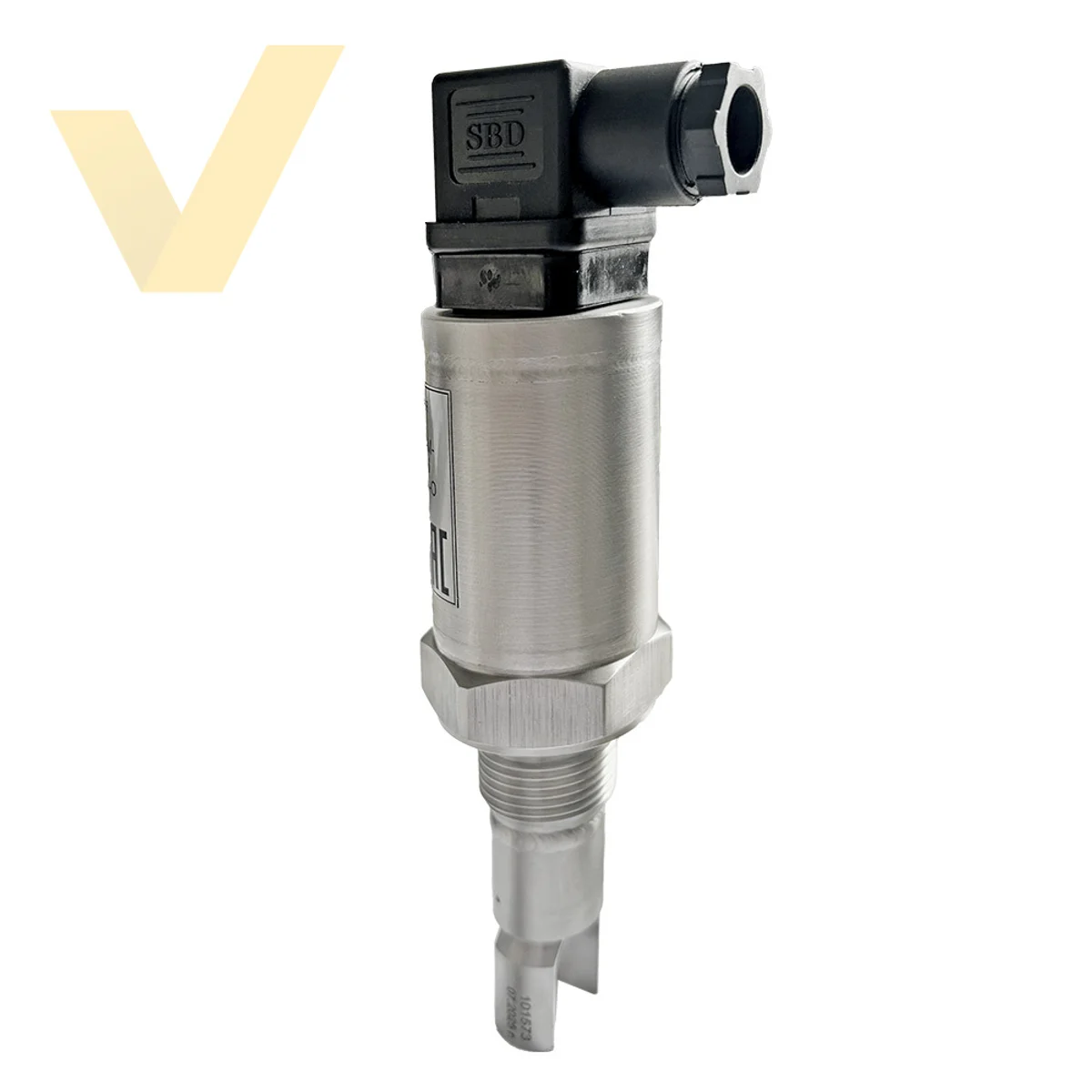

ВИБРОТЭК-УМ — малогабаритное исполнение вибрационного сигнализатора уровня. Принцип действия полностью совпадает с базовой версией: чувствительный элемент колеблется на резонансной частоте, контакт со средой смещает частоту, электроника формирует дискретный сигнал. Отличие в корпусе: он существенно компактнее, а кабель подключается стандартным промышленным разъёмом DIN43650 со степенью защиты IP65. За компактность пришлось заплатить частью функций базового исполнения — исполнение выпускается на температуру до +250 °С и давление до 16 МПа, в нём нет светодиодной индикации, самодиагностики, релейного выходного сигнала и настройки задержки срабатывания. Исполнение выбирают, когда стандартный корпус не проходит по габаритам или когда упрощённый прибор достаточен по задаче. Разработан и производится в России.
Вилка или стержень колеблется на резонансной частоте; погружение в жидкость смещает частоту, и электроника переключает выход. Принцип идентичен базовому исполнению — уменьшен только корпус и сокращён набор функций электроники.
Сдвиг резонансной частоты при контакте со средой — независимость от диэлектрической проницаемости, плотности и электропроводности сохраняется полностью.
Уменьшенный корпус ставится в стеснённых местах, где базовое исполнение не помещается или мешает соседней обвязке.
Подключение промышленным разъёмом вместо кабельного ввода: замена прибора без разделки кабеля.
Малогабаритное исполнение выбирают, когда решает не характеристика, а габарит: место под прибор ограничено, а задача — простая сигнализация уровня.
Гидростанции, маслобаки, компактные технологические узлы, где стандартный корпус не помещается.
габаритыПростая сигнализация уровня без самодиагностики и индикации — там, где это не требуется.
простоКонтроль наличия реагента в малых расходных ёмкостях дозирующих линий.
дозирование| Назначение исполнения | |
| Код назначения | У, малогабаритное исполнение (УМ) |
| Контролируемая среда | жидкие среды |
| Задача | сигнализация наличия/отсутствия среды на заданном уровне |
| Когда выбирают | стеснённые места монтажа; достаточен упрощённый прибор |
| Условия эксплуатации | |
| Температура среды | до +250 °C |
| Максимальное рабочее давление | до 16 МПа |
| Степень защиты | IP65 (по разъёму DIN43650) |
| Взрывозащита | искробезопасная цепь 0Ex ia IIC T6 Ga; взрывонепроницаемая оболочка для малогабаритного корпуса недоступна |
| Отличия от базового исполнения | |
| Светодиодная индикация | отсутствует |
| Самодиагностика | отсутствует |
| Релейный выходной сигнал | недоступен |
| Задержка срабатывания и реверс выхода | не настраиваются |
| Подключение | разъём DIN43650 вместо кабельного ввода |
| Сенсор | |
| Исполнение сенсора | вилочный или стержневой |
| Срабатывание | при погружении на 7 мм от конца сенсора |
| Материалы, контактирующие со средой | 12Х18Н10Т, 316L, ХН65МВУ (Хастеллой С-276), 06ХН28МДТ, ВТ1-0 |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Транзисторный | PNP/NPN 9,6…35 В пост. тока |
| NAMUR | по IEC 60947-5-6-2000 |
| Дискретный токовый | 7/14 мА, 8/16 мА, 4/20 мА (2-проводный) |
| Релейный | недоступен в малогабаритном исполнении |
| Приёмка и надёжность | |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Класс безопасности | по НП-001-15 / НП-022-17 / НП-016-05: 4, 4Н, 3, 3Н, 3НУ, 2Н, 2НУ |
| Гарантия | 3 года |
