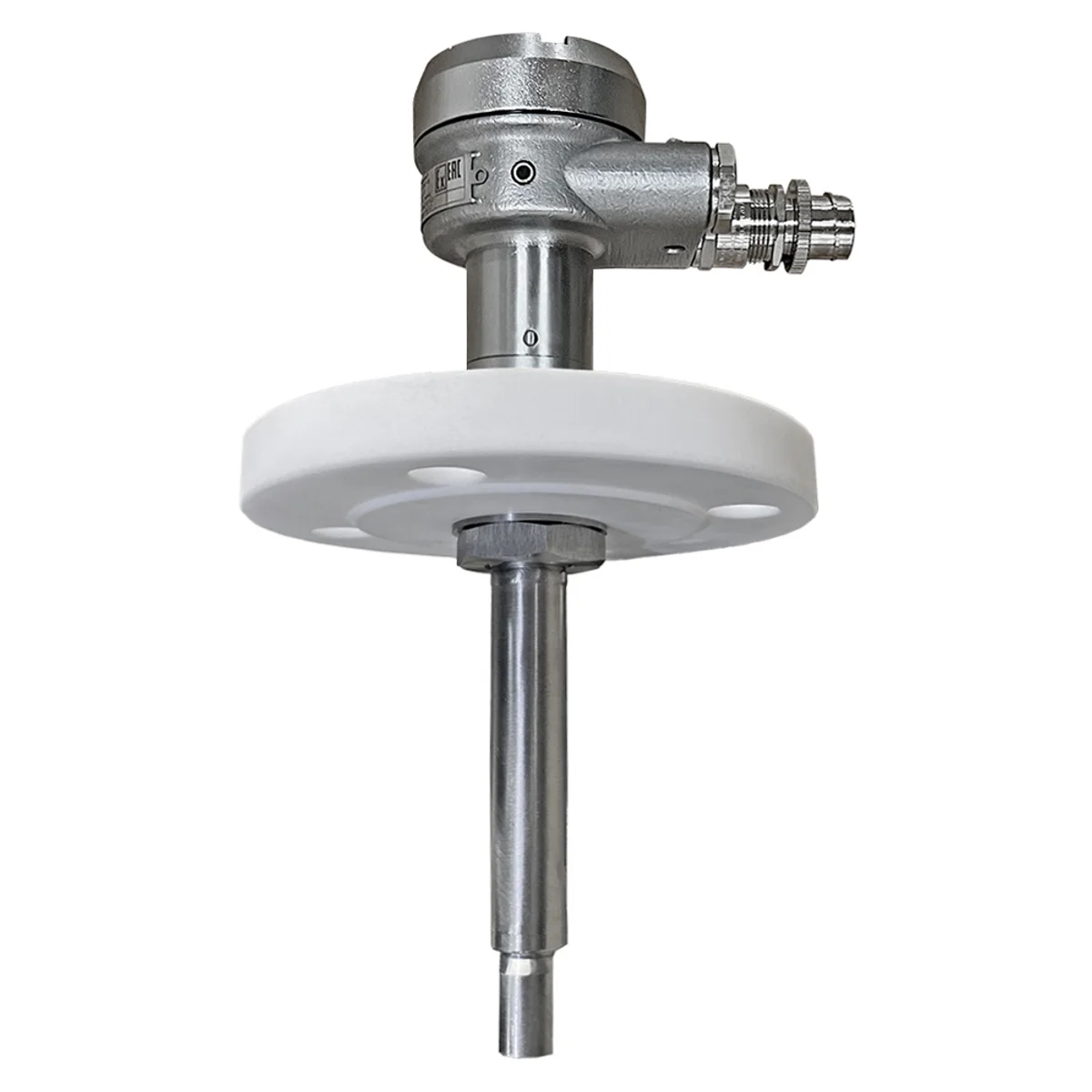

ВИБРОТЭК-УП — исполнение вибрационного сигнализатора с подогревом чувствительного элемента. Подогрев удерживает сенсор выше температуры застывания или кристаллизации продукта, поэтому на нём не образуется твёрдая корка, способная погасить колебания и вызвать ложное срабатывание. Исполнение применяют для парафинистой нефти, растворов солей, кристаллизующихся реагентов и сред, склонных к намерзанию при отрицательных температурах окружающего воздуха. Во всём остальном — тот же вибрационный принцип и тот же набор присоединений, выходных сигналов и взрывозащиты, что и у базового исполнения. Разработан и производится в России.
Колеблющийся сенсор дополнительно подогревается, что не даёт продукту застыть или закристаллизоваться на его поверхности. Резонансная частота при этом по-прежнему смещается при погружении в среду — принцип детектирования не меняется.
Чувствительный элемент колеблется на резонансной частоте. Контакт со средой смещает частоту — электроника детектирует сдвиг и формирует дискретный сигнал.
Колеблющийся элемент не даёт вязкому продукту накапливаться — там, где статичный электрод обрастает коркой.
Нагрев чувствительного элемента удерживает его выше точки застывания продукта — корка не образуется даже при остановке процесса.
Исполнение с подогревом выбирают там, где отказ базового сигнализатора вызван не принципом измерения, а физикой самой среды.
Парафин осаждается на холодном сенсоре и гасит колебания — подогрев удерживает элемент выше температуры выпадения парафина.
парафинРастворы солей и реагентов, выпадающих в осадок на охлаждённых поверхностях.
кристаллизацияНамерзание на сенсоре при отрицательных температурах окружающего воздуха.
намерзание| Назначение исполнения | |
| Код назначения | УП |
| Контролируемая среда | жидкие среды, склонные к застыванию и кристаллизации |
| Задача | сигнализация наличия/отсутствия среды; сенсор с подогревом |
| Условия эксплуатации | |
| Температура среды | −60…+100 / −60…+160 / −100…+250 / −200…+450 °C (по коду заказа) |
| Максимальное рабочее давление | 16 / 25 / 40 / 63 / 100 / 160 / 250 кгс/см² (до 25 МПа; до 40 МПа — только для стержневого исполнения сенсора) |
| Степень защиты | IP66 / IP67 |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Взрывозащита для пылевых зон | Ex tb IIIC T80 Db / Ex ia IIIC T80°C Da |
| Сенсор | |

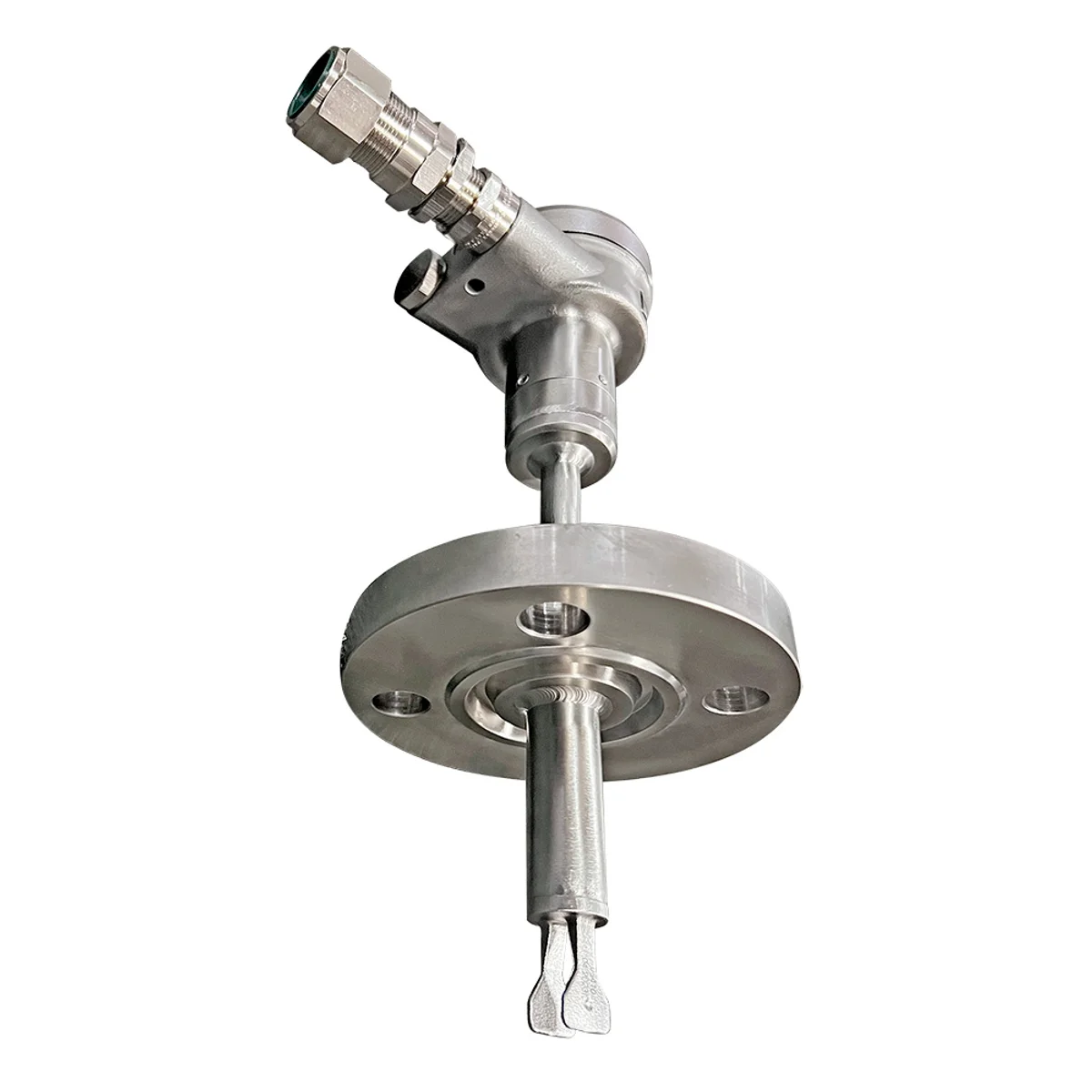

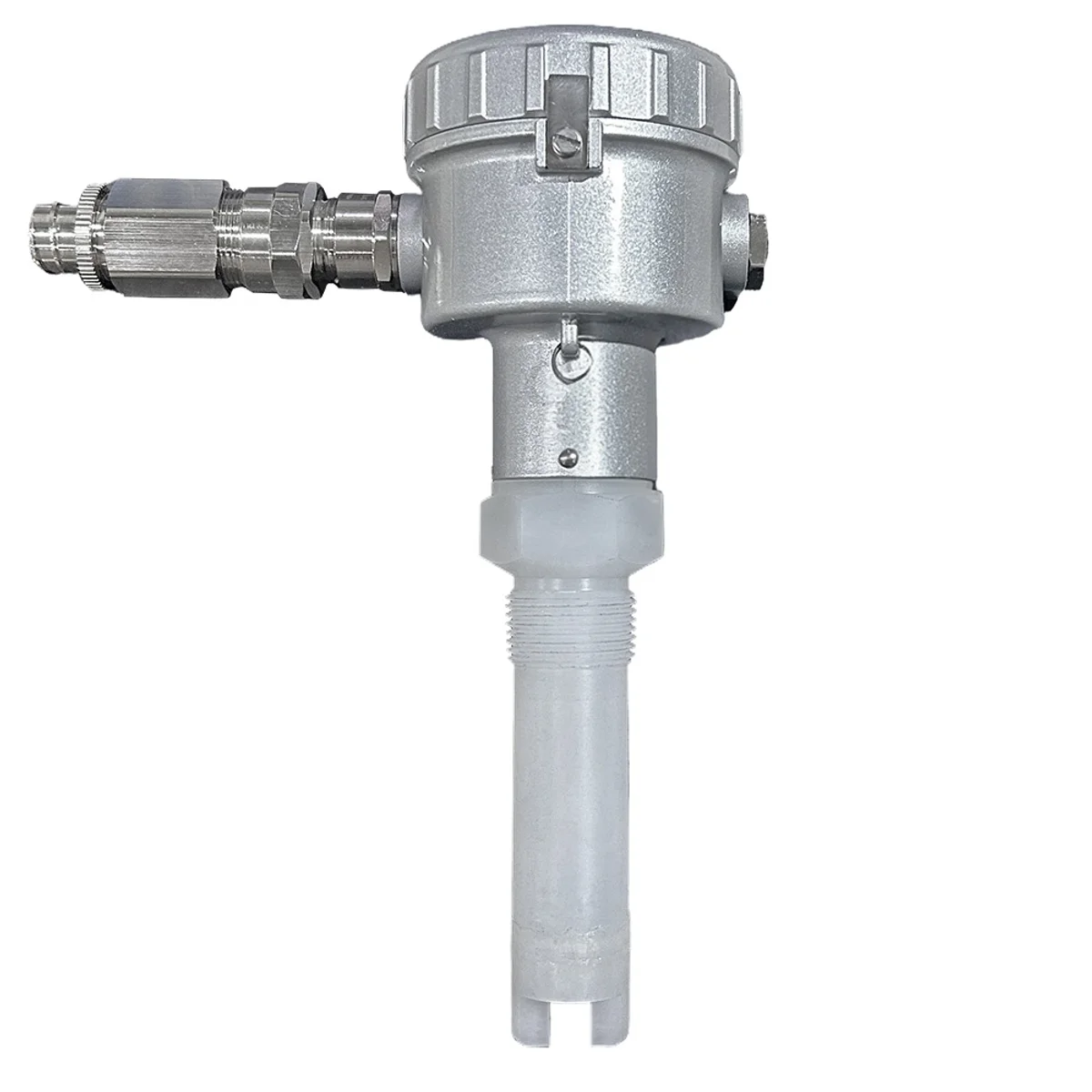

| Исполнение сенсора | вилочный (В) или стержневой (С) |
| Тип сенсора | жёсткий — до 6 000 мм; гибкий — до 8 000 мм |
| Срабатывание | при погружении на 7 мм от конца сенсора |
| Материалы, контактирующие со средой | 12Х18Н10Т, 316L, ХН65МВУ (Хастеллой С-276), 06ХН28МДТ, ВТ1-0 |
| Присоединение к процессу | |

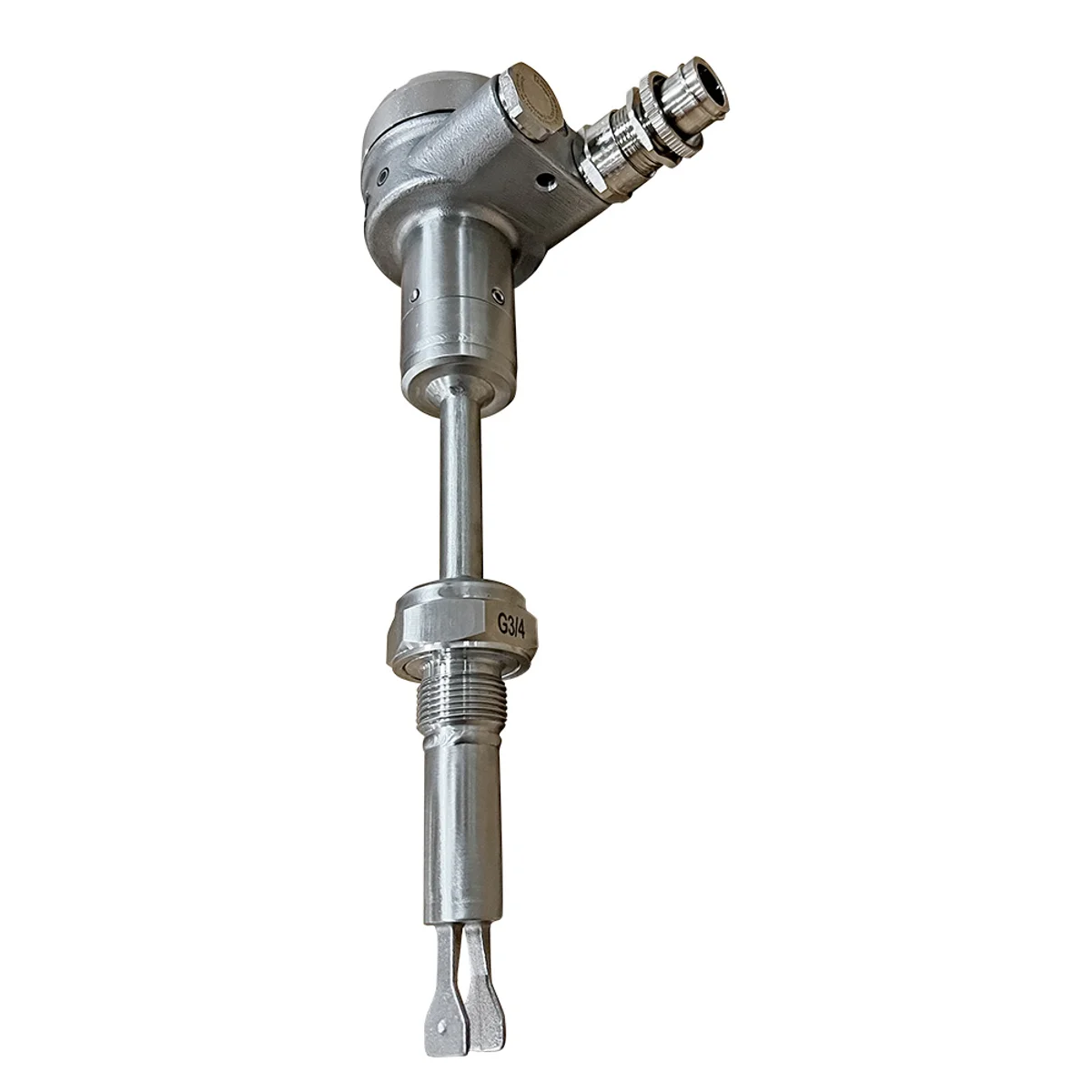

| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | SPDT; SPDT + сигнализация исправности; DPDT |
| Транзисторный | PNP/NPN 9,6…35 В пост. тока, 3- и 5-проводные схемы |
| NAMUR | по IEC 60947-5-6-2000 |
| Дискретный токовый | 7/14 мА, 8/16 мА, 4/20 мА (2-проводный), в т.ч. + HART |
| Цифровой | RS-485, Modbus RTU |
| Конструктив | |
| Исполнение | моноблочное (М) или с вторичным преобразователем (Р) |
| Кабельные вводы | 1 или 2, М20×1,5 (небронированный, металлорукав, бронированный) |
| Опции | питание 230 В, корпус из нержавеющей стали, поворотный корпус, УЗИП, газонепроницаемое уплотнение |
| Приёмка и надёжность | |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Класс безопасности | по НП-001-15 / НП-022-17 / НП-016-05: 4, 4Н, 3, 3Н, 3НУ, 2Н, 2НУ |
| Гарантия | 3 года |
Исполнение подбирается под конкретную среду и резервуар. Укажите параметры — инженер соберёт код заказа и пришлёт КП.
