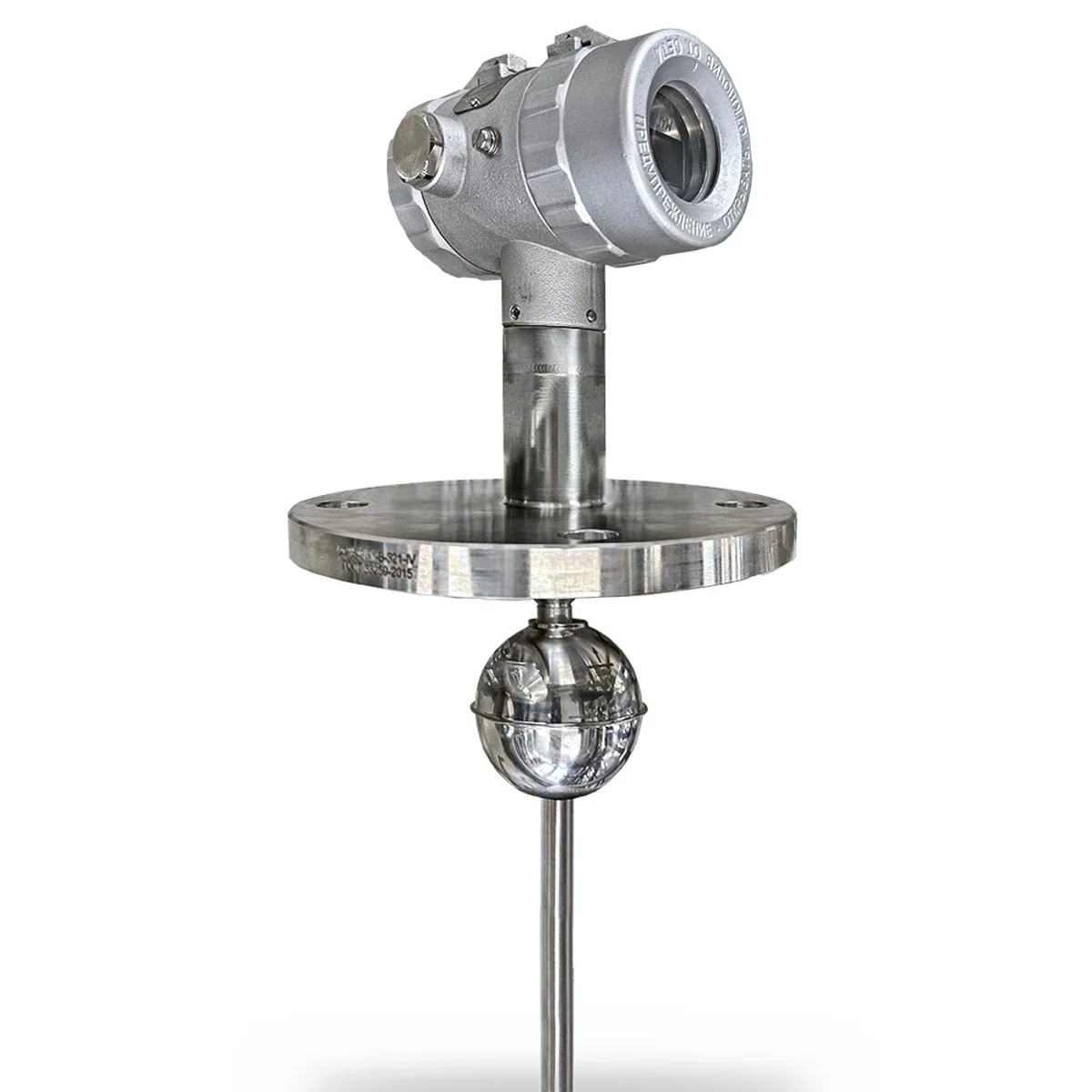

МАГНИТЭК-Г — герконовый поплавковый уровнемер российского производства. Внутри защитной трубы установлена цепочка герконовых контактов с заданным шагом. Вдоль трубы снаружи свободно перемещается поплавок со встроенным постоянным магнитом. При прохождении поплавка мимо очередного геркона магнитное поле замыкает контакт — электронный блок фиксирует, какие герконы замкнуты, и определяет положение поплавка дискретно, ступенями по шагу установки контактов. В отличие от магнитострикционного МАГНИТЭК-М, здесь нет непрерывного времяпролётного измерения — точность ограничена шагом герконов (обычно ±5 мм), зато конструкция проще и дешевле: герконы — пассивные элементы, вся электронная обработка вынесена в отдельный отсек. Рабочий диапазон: −40…+125 °С, давление до 16 МПа. Разработан и производится в России.

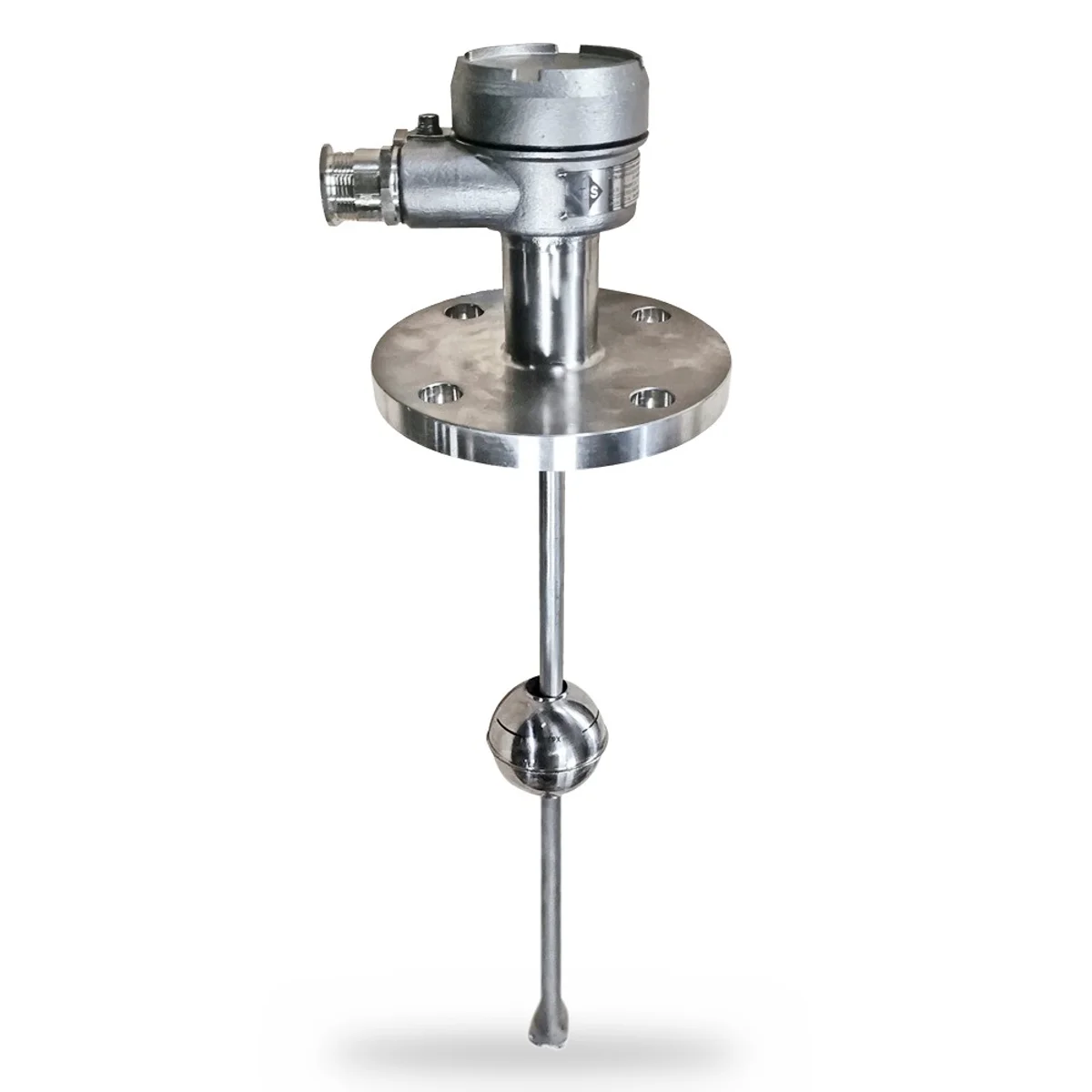

Внутри защитной трубы установлена цепочка герконовых контактов с заданным шагом. Снаружи трубы свободно перемещается поплавок со встроенным постоянным магнитом. При прохождении поплавка мимо очередного геркона магнитное поле замыкает контакт. Электронный блок опрашивает состояние всей цепочки и определяет положение поплавка дискретно — ступенями по шагу установки контактов, без непрерывного времяпролётного измерения.
Постоянный магнит поплавка замыкает герметичный контакт (геркон) при прохождении мимо. Каждый геркон — одна точка уровня; шаг установки задаёт разрешающую способность.

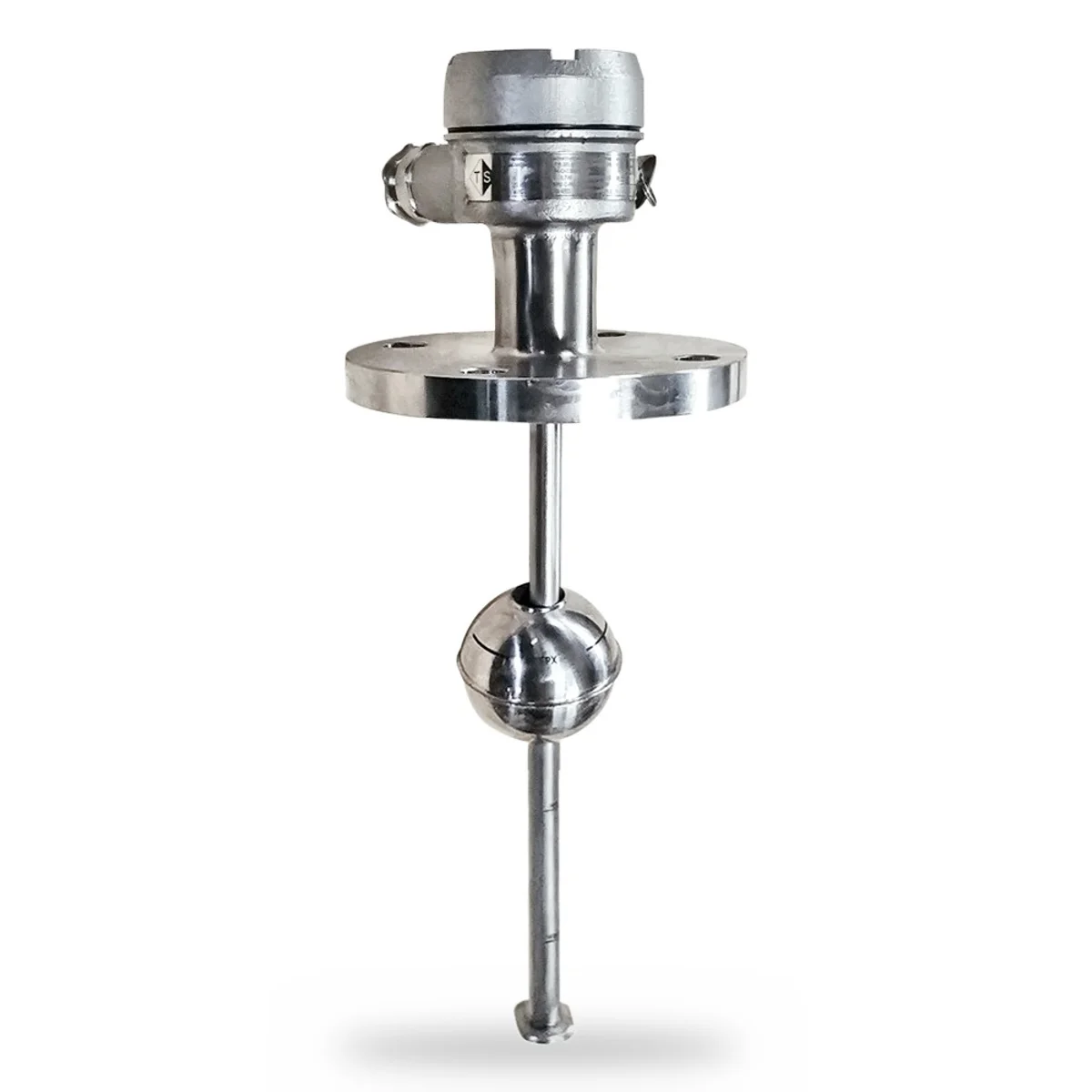

Герконы соединены в матрицу вдоль трубы. Электронный блок опрашивает состояние всей цепочки и строит дискретный профиль — какие точки залиты, какие сухие.
Результат передаётся по RS-485 (Modbus RTU) или дискретными сигналами предельных уровней — без токовой петли 4–20 мА.
Герконовый принцип выбирают там, где непрерывная точность избыточна, а нужна надёжная и недорогая сигнализация уровней в нескольких точках.
До 32 точек переключения на одной трубе — верхний предел, рабочий диапазон и нижний предел без отдельных сигнализаторов на каждый уровень.
до 32 точекТам, где непрерывная точность ±0,5 мм не нужна, а важна надёжная и недорогая сигнализация «пусто / норма / перелив».
бюджетноГерконы — пассивные контакты, электроника вынесена из зоны измерения. Меньше отказов при долгой непрерывной эксплуатации.
без электроники в зоне| Общие данные | |
| Принцип измерения | Герконовый (магнитоуправляемые контакты) |
| Измеряемые параметры | Дискретный уровень (до 32 точек), сигнализация предельных уровней |
| Измеряемая среда | Жидкости плотностью от 400 кг/м³ |
| Схема подключения | 4-проводная (RS-485) |
| Диапазоны измерения | |
| Длина трубы | 300–6 000 мм (стандарт) |
| Погрешность | ±5 мм (зависит от шага герконов) |
| Число точек переключения | до 32 |
| Условия эксплуатации | |
| Температура процесса | −40 … +125 °C |
| Рабочее давление | до 16 МПа |
| Степень защиты | IP66 / IP67 |
| Труба и поплавок | |
| Материал трубы | Нержавеющая сталь 316L |
| Материал поплавка | 316L (стандарт), титан, Hastelloy |
| Плотность среды | от 400 кг/м³ |
| Электроника в зоне измерения | отсутствует — герконы пассивны |
| Присоединение | |
| Резьбовое | G1", G1½", G2", М20×1.5, NPT |
| Фланцевое | DN25, DN40, DN50, DN80 (ГОСТ, DIN, ANSI) |
| Питание и связь | |
| Выходной сигнал | Дискретные контакты (герконы), опционально RS-485 Modbus RTU |
| Настройка | Программирование точек переключения через Modbus RTU |
| Взрывозащита | 0Ex ia IIC T6 Ga; 1Ex db IIC T6 Gb |
| Метрология и надёжность | |
| Гарантия | 3 года |
| Особенность | Нет движущейся электроники в зоне контакта со средой — минимум отказов |
| Межповерочный интервал | согласно паспорту |
Герконовый уровнемер рассчитывается под конкретный резервуар. Укажите параметры — инженер подберёт длину трубы, шаг герконов и число точек переключения.
