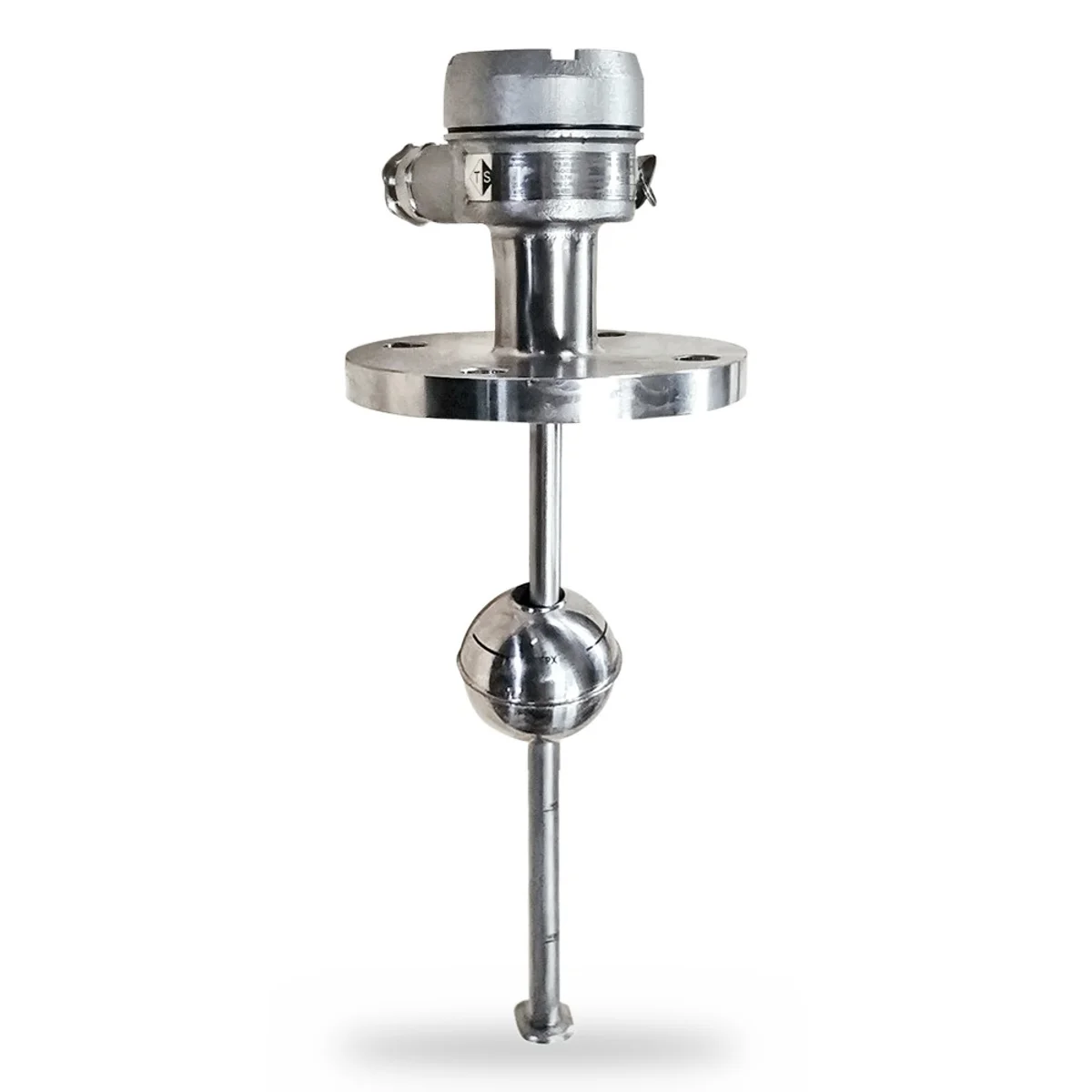

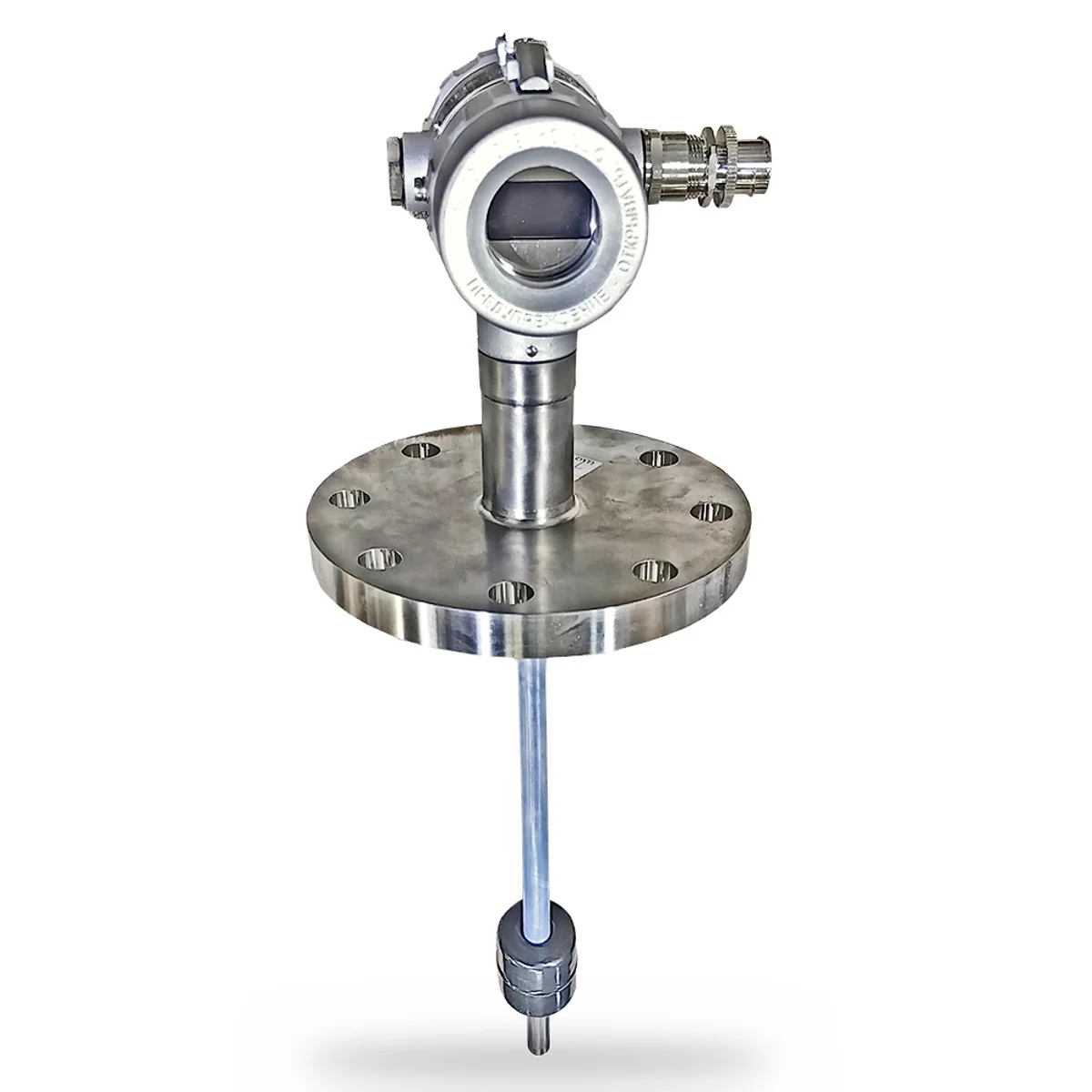

МАГНИТЭК-М — магнитострикционный поплавковый уровнемер российского производства. Чувствительный элемент — гибкий стержень из магнитострикционного материала, размещённый в защитной трубе (волноводе). Вдоль трубы свободно перемещается поплавок со встроенным магнитом. Электронный блок посылает импульс тока по волноводу; в точке, где магнитное поле поплавка пересекает поле импульса, возникает ультразвуковая волна (эффект Видемана), которая возвращается к пьезопреобразователю. Время её распространения пропорционально расстоянию до поплавка — точность измерения не зависит от диэлектрической проницаемости, плотности пара или турбулентности поверхности. Для измерения границы раздела двух несмешивающихся жидкостей на волновод устанавливаются два поплавка разной плавучести. Рабочий диапазон: −60…+400 °С, давление до 16 МПа. Разработан и производится в России.
Электронный блок периодически посылает импульс тока по волноводу чувствительного элемента. В точке, где магнитное поле поплавка на волноводе пересекает поле импульса, возникает кратковременная деформация материала — ультразвуковая волна (эффект Видемана). Волна распространяется по волноводу обратно к пьезоэлектрическому преобразователю, где детектируется. Время между импульсом и приходом волны прямо пропорционально расстоянию до поплавка — микропроцессор пересчитывает его в уровень.
Ток по волноводу создаёт магнитное поле; в точке пересечения с полем поплавка возникает ультразвуковая волна. Время её прихода — прямая мера расстояния, без вычислений по свойствам среды.
Тяжёлый поплавок тонет до границы раздела, лёгкий — плавает на поверхности верхней среды. Прибор одновременно выдаёт оба уровня по одному волноводу.
Исполнение АЦ — 4–20 мА + HART 7 в одном кабеле. Исполнение 485 — RS-485 Modbus RTU напрямую в АСУ ТП без дополнительных модулей.
Магнитострикционный принцип выбирают там, где нужна точность выше радара, а контакт со средой не критичен — товарный учёт, раздел фаз, технологические ёмкости под давлением.
Точность ±0,5 мм при неизменной калибровке — коммерческий учёт наливных и сливных операций без пересчёта на диэлектрику.
±0,5 ммДва поплавка на одном волноводе одновременно измеряют уровень нефтепродукта и уровень подтоварной воды — без второго прибора и синхронизации данных.
раздел фазДо 16 МПа и +400 °C — конденсатные баки, деаэраторы, буферные ёмкости, где радар теряет сигнал в паре, а буйковый прибор избыточен по цене.
до 16 МПа| Общие данные | |
| Принцип измерения | Магнитострикционный (эффект Видемана) |
| Измеряемые параметры | Уровень, граница раздела двух сред |
| Измеряемая среда | Жидкости плотностью от 400 кг/м³ |
| Схема подключения | 2-проводная (А / АЦ) или 4-проводная (485) |
| Диапазоны измерения | |
| Длина волновода | 300–6 000 мм (стандарт), до 12 000 мм по запросу |
| Погрешность измерения | ±0,5 / ±1 мм по классам |
| Разница плотностей сред (раздел фаз) | от 100 кг/м³ |
| Условия эксплуатации | |
| Температура процесса | −60 … +400 °C |
| Температура окружающей среды | −60 … +75 °C |
| Рабочее давление | до 16 МПа |
| Степень защиты | IP66 / IP67 |
| Волновод и поплавок | |
| Материал волновода | Нержавеющая сталь 316L, Ø8 мм (стандарт) |
| Материал поплавка | 316L (стандарт), титан, Hastelloy |
| Плотность среды | от 400 кг/м³ |
| Количество поплавков | 1 (уровень) или 2 (уровень + раздел фаз) |
| Присоединение | |

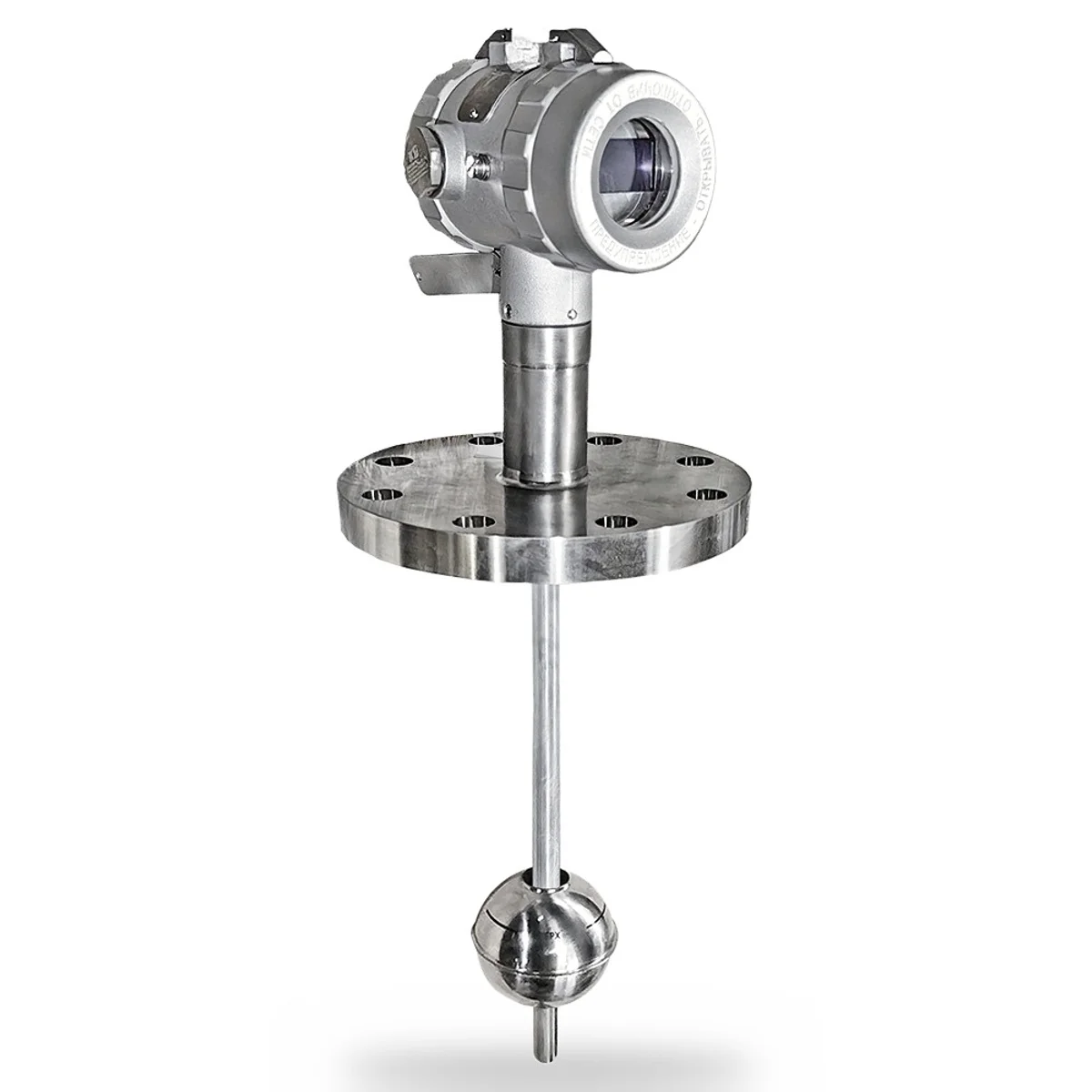

| Резьбовое | G1", G1½", G2", М20×1.5, NPT |

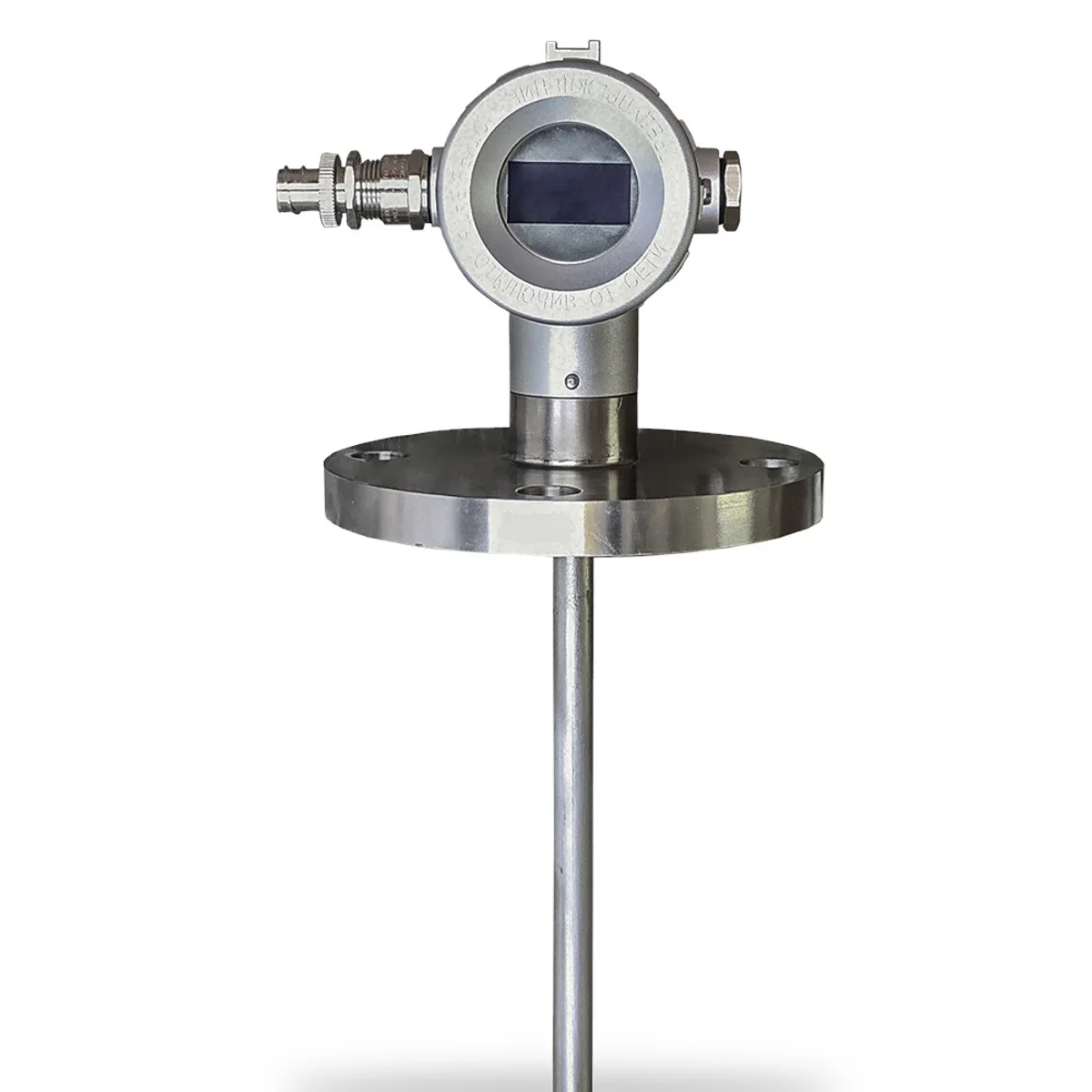

| Фланцевое | DN25, DN40, DN50, DN80 (ГОСТ, DIN, ANSI) |
| Питание и связь | |
| Исполнение А | 4–20 мА |
| Исполнение АР | 4–20 мА + 2 релейных выхода |
| Исполнение АЦ | 4–20 мА + HART 7 |
| Исполнение А2Ц | два токовых выхода + HART (уровень + раздел фаз) |
| Исполнение 485 | RS-485, протокол Modbus RTU |
| Взрывозащита | 0Ex ia IIC T6 Ga; 1Ex db IIC T6 Gb |
| Метрология и надёжность | |
| Наработка на отказ | 150 000 ч |
| Гарантия | 3 года |
| Межповерочный интервал | согласно паспорту |
