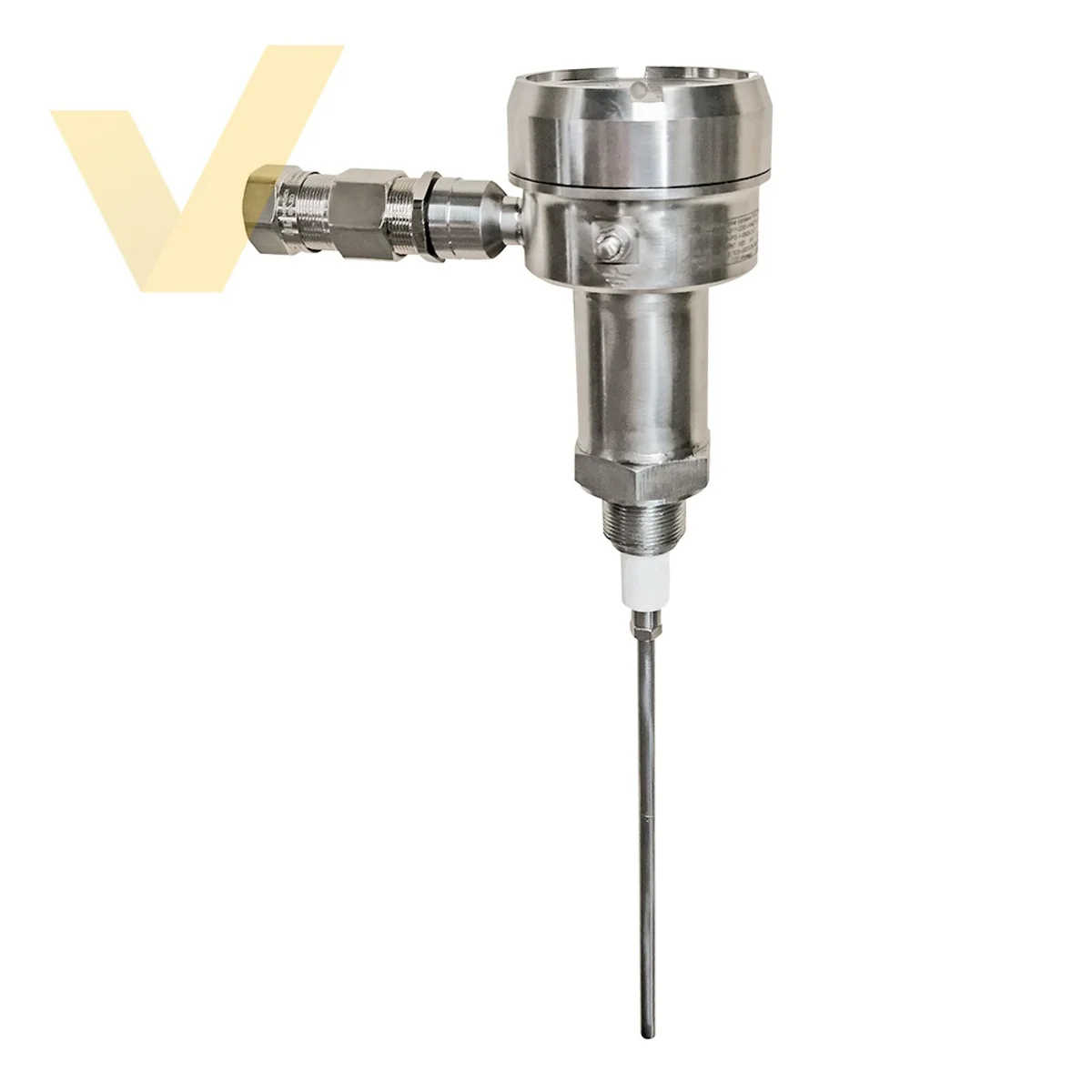

РОСТЭК-Е с цилиндрическим сенсором — исполнение ёмкостного сигнализатора для чистых жидкостей. Коаксиальная геометрия, при которой измерительный электрод окружён цилиндрическим экраном, замыкает электрическое поле внутри сенсора: показания перестают зависеть от геометрии аппарата, наличия рядом мешалок, змеевиков и металлоконструкций. Это даёт более стабильную работу и более узкий разброс порога срабатывания, чем у стержневого исполнения. Ограничение — среда должна быть чистой: вязкие и налипающие продукты в кольцевом зазоре задерживаются. Длина 0,1–4,0 м, присоединение фланцевое. Разработан и производится в России.

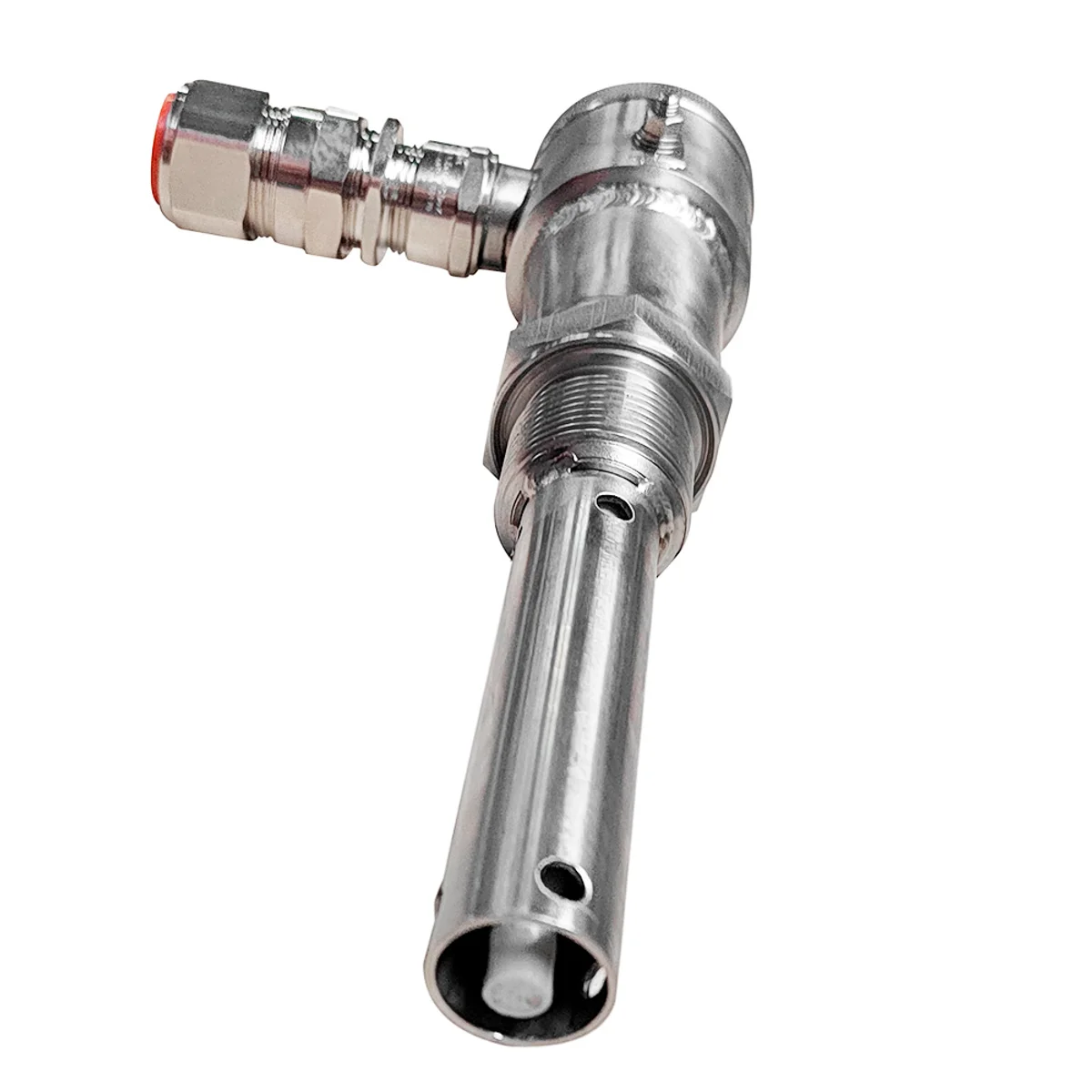

Измерительный электрод окружён цилиндрическим экраном, между ними — кольцевой зазор, заполняемый средой. Электрическое поле замкнуто внутри сенсора, поэтому на результат не влияют ни геометрия аппарата, ни соседние металлоконструкции.
Погружение сенсора меняет ёмкость между ним и стенкой аппарата — по ней определяется достижение уровня.
Для проводящих жидкостей сенсор изолируется фторопластом-4 — принцип сохраняет работоспособность.
Кольцевой зазор задаёт стабильную измерительную геометрию — цена этого решения в том, что среда должна быть чистой.
Цилиндрический сенсор выбирают, когда нужна повышенная стабильность порога, а среда позволяет — то есть не налипает.
Стабильный порог срабатывания в ёмкостях с мешалками и развитой внутренней обвязкой.
чистые средыЭкранированная геометрия исключает влияние вращающихся металлоконструкций.
мешалкиКонтроль уровня деминерализованной и питательной воды.
водоподготовка| Исполнение сенсора | |
| Тип сенсора | цилиндрический (коаксиальный) |
| Длина | 0,1–0,6 м; модели 67 и 68 — до 4,0 м |
| Присоединение | фланцевое |
| Среда | чистые жидкости (без склонности к налипанию) |
| Преимущество | не зависит от геометрии аппарата и близости металлоконструкций |
| Общие характеристики | |
| Принцип измерения | ёмкостной (изменение ёмкости чувствительного элемента при погружении) |
| Отклонение уровня срабатывания | ±5 мм от номинала |
| Уставка времени срабатывания | 1–5 с |
| Максимальное число точек контроля | 8 (для приборов с выходом 4–20 мА) |
| Температура среды | −100…+250 °C; до +400 °C — отдельные модели сенсора |
| Максимальное рабочее давление | по модели сенсора 0,6…10,0 МПа (максимум — модель 061Астр), вакуум допустим |
| Степень защиты | IP66 / IP67 |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | SPDT, DPDT, SPDT + сигнализация неисправности, до 1 А |
| Дискретный токовый | 4/20, 7/14, 8/16 мА или произвольные значения (до 8 точек) |
| Аналоговый | 4–20 мА, 4–20 мА + HART (режим непрерывного измерения) |
| Цифровой | RS-485, Modbus RTU |
| Удалённая настройка | по HART или Modbus RTU без демонтажа прибора |
| Надёжность и приёмка | |
| Наработка на отказ | не менее 100 000 ч |
| Срок службы | не менее 25 лет |
| Вторичный преобразователь | по заказу, до 8 сигнализаторов на один блок |
| Приёмка | ОТК, РМРС, для ОАЭ; класс безопасности по НП-001-15 |
