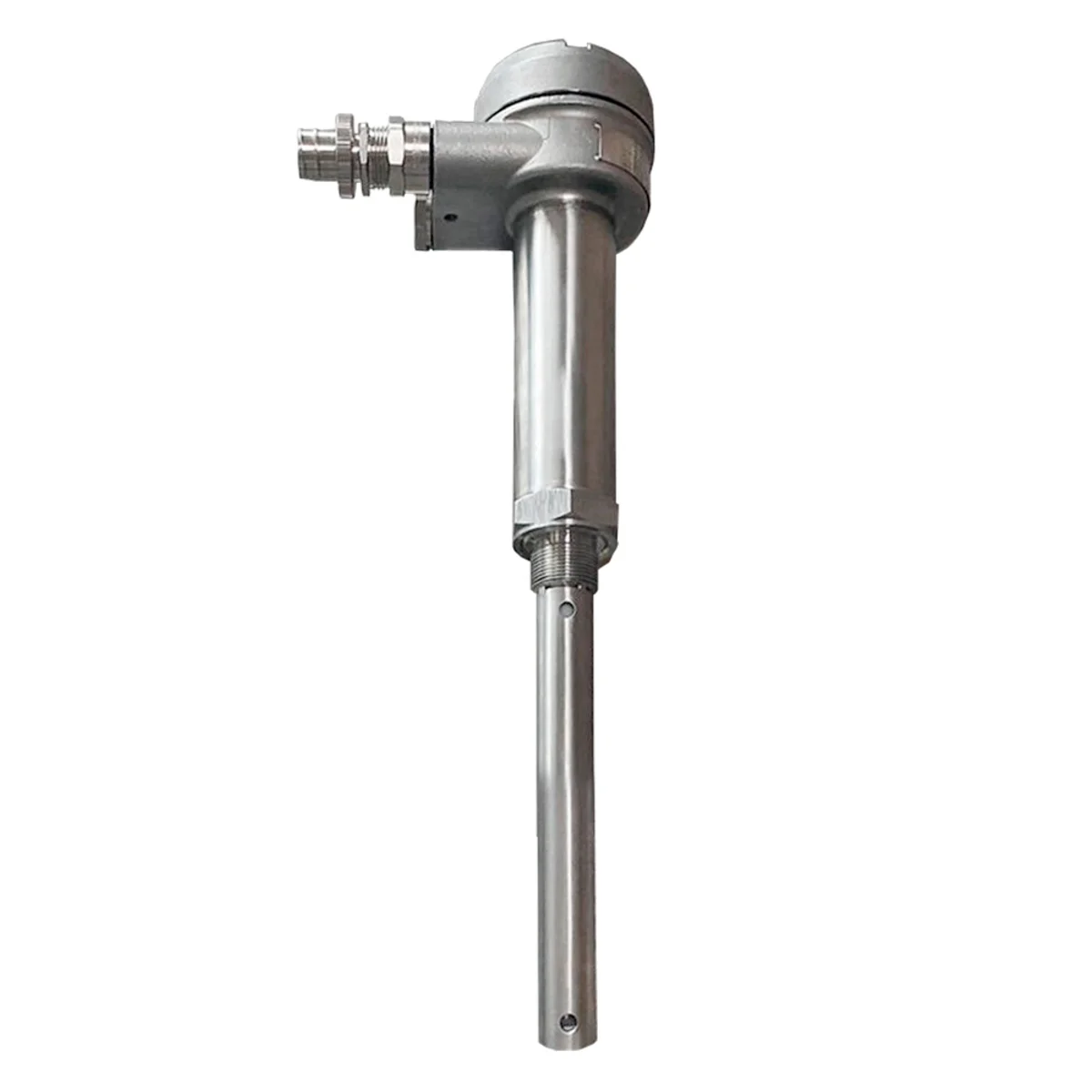

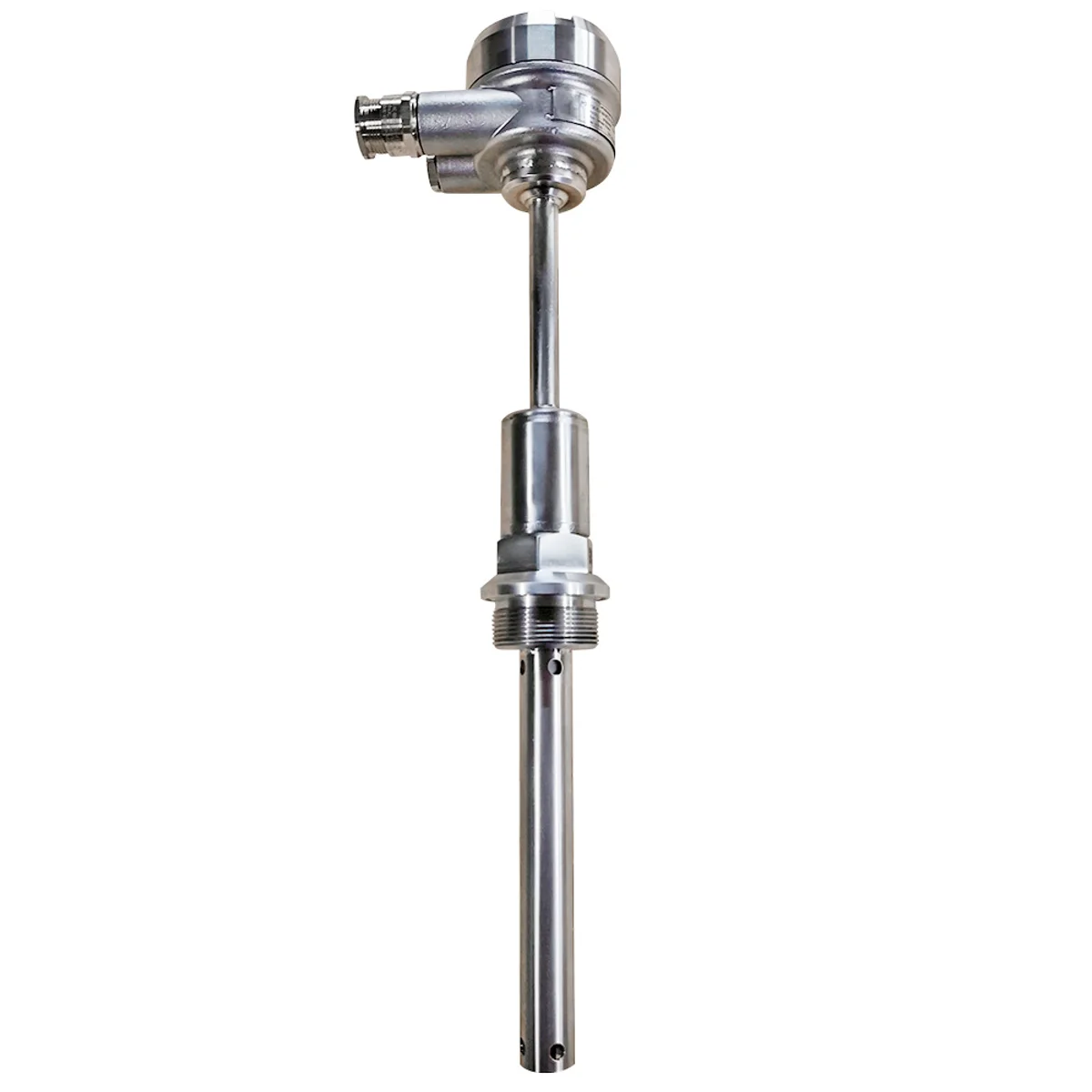

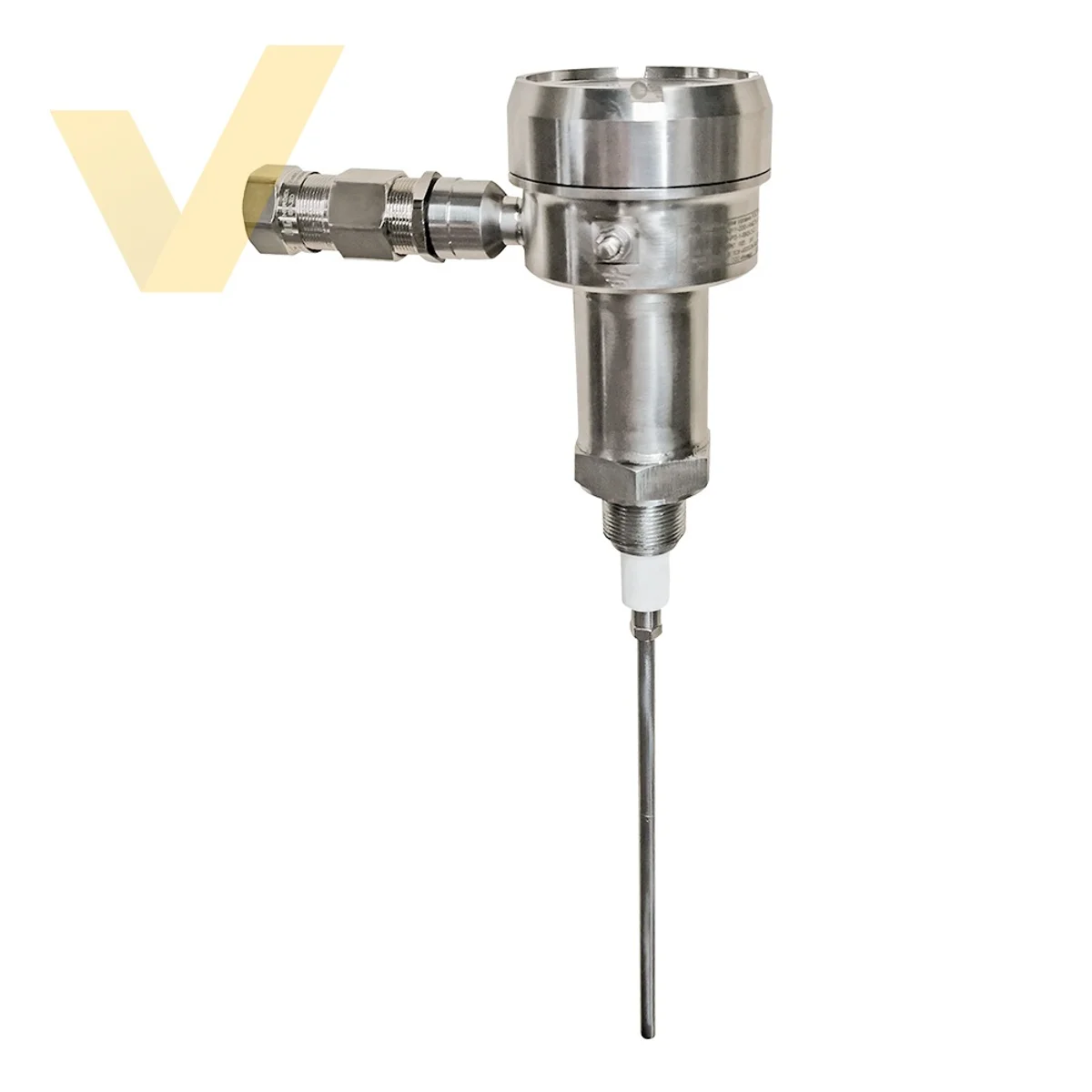

РОСТЭК-Е со стержневым сенсором — универсальное исполнение ёмкостного сигнализатора-индикатора уровня. Жёсткий стержень длиной от 0,1 до 4,0 м устанавливается вертикально или под углом и работает как обкладка конденсатора: по мере погружения в среду меняется электрическая ёмкость, что и фиксирует электроника. Для электропроводных жидкостей сенсор изолируется фторопластом-4, для непроводящих применяется неизолированное исполнение, длину которого можно изменять прямо в условиях эксплуатации. Исполнение подходит для жидких и сыпучих сред, включая вязкие, налипающие и сильнопенящиеся продукты. Разработан и производится в России.
Стержневой сенсор и стенка аппарата образуют конденсатор. По мере погружения стержня в среду ёмкость этого конденсатора растёт; электронный блок измеряет её и при достижении порога формирует дискретный сигнал — для одной или нескольких точек контроля.
Погружение сенсора меняет ёмкость между ним и стенкой аппарата — по ней определяется достижение уровня.
Для проводящих жидкостей сенсор изолируется фторопластом-4 — принцип сохраняет работоспособность.
Жёсткий стержень подходит и для жидкостей, и для сыпучих; изоляция фторопластом добавляется под электропроводные среды.
Стержневой сенсор выбирают как исполнение по умолчанию — когда нет причин переходить на цилиндрический или тросовый.
Ёмкостной принцип не боится налипания и пены — работает там, где механика заклинивает.
вязкиеКонтроль уровня сыпучих с размером гранул до 5 мм.
сыпучиеИсполнения по НП-001-15 с сейсмостойкостью категории I.
АЭС| Исполнение сенсора | |
| Тип сенсора | стержневой (жёсткий) |
| Длина | 0,1–4,0 м |
| Исполнение | изолированный (фторопласт-4) или неизолированный |
| Среда | жидкие и сыпучие, в т.ч. вязкие и налипающие |
| Особенность | длину неизолированного сенсора можно изменять в условиях эксплуатации |
| Общие характеристики | |
| Принцип измерения | ёмкостной (изменение ёмкости чувствительного элемента при погружении) |
| Отклонение уровня срабатывания | ±5 мм от номинала |
| Уставка времени срабатывания | 1–5 с |
| Максимальное число точек контроля | 8 (для приборов с выходом 4–20 мА) |
| Температура среды | −100…+250 °C; до +400 °C — отдельные модели сенсора |
| Максимальное рабочее давление | по модели сенсора 0,6…10,0 МПа (максимум — модель 061Астр), вакуум допустим |
| Степень защиты | IP66 / IP67 |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | SPDT, DPDT, SPDT + сигнализация неисправности, до 1 А |
| Дискретный токовый | 4/20, 7/14, 8/16 мА или произвольные значения (до 8 точек) |
| Аналоговый | 4–20 мА, 4–20 мА + HART (режим непрерывного измерения) |
| Цифровой | RS-485, Modbus RTU |
| Удалённая настройка | по HART или Modbus RTU без демонтажа прибора |
| Надёжность и приёмка | |
| Наработка на отказ | не менее 100 000 ч |
| Срок службы | не менее 25 лет |
| Вторичный преобразователь | по заказу, до 8 сигнализаторов на один блок |
| Приёмка | ОТК, РМРС, для ОАЭ; класс безопасности по НП-001-15 |
Исполнение подбирается под конкретную среду и резервуар. Укажите параметры — инженер соберёт код заказа и пришлёт КП.
