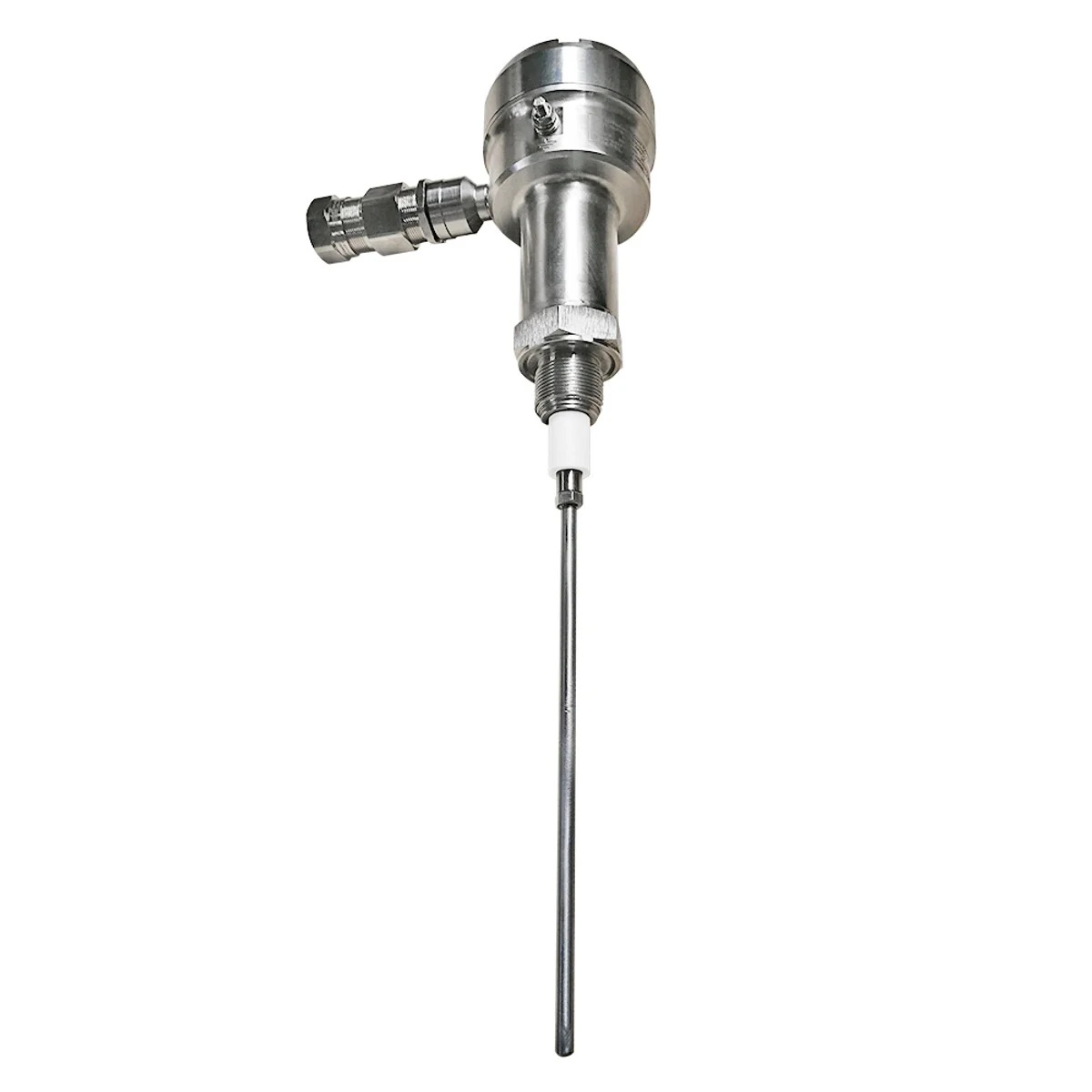

РОСТЭК-Е с тросовым сенсором — исполнение ёмкостного сигнализатора для больших ёмкостей. Гибкий трос длиной от 0,6 до 22,0 м подвешивается сверху и позволяет контролировать уровни на глубине, недостижимой для жёсткого стержня: доставка и монтаж четырёхметрового стержня в резервуар часто попросту невозможны, тогда как трос сматывается в бухту. Исполнение применяют в высоких вертикальных резервуарах, силосах и бункерах, в том числе для сыпучих материалов. Как и другие исполнения, поддерживает до 8 точек контроля на одном сенсоре. Разработан и производится в России.
Гибкий трос выполняет роль обкладки конденсатора так же, как жёсткий стержень: погружение в среду меняет ёмкость. Разница только в механике — трос подвешивается сверху и позволяет работать на глубинах до 22 м.
Погружение сенсора меняет ёмкость между ним и стенкой аппарата — по ней определяется достижение уровня.
Для проводящих жидкостей сенсор изолируется фторопластом-4 — принцип сохраняет работоспособность.
Гибкий сенсор решает не только измерительную, но и логистическую задачу — доставку и установку на высоких аппаратах.
Тросовый сенсор выбирают для высоких резервуаров и силосов, где длина или монтаж исключают жёсткий стержень.
Контроль нескольких уровней на глубине до 22 м одним сенсором.
до 22 мСыпучие материалы в силосах, куда жёсткий стержень не смонтировать.
силосыМногоуровневый контроль в больших ёмкостях водоподготовки.
резервуары| Исполнение сенсора | |
| Тип сенсора | тросовый (гибкий) |
| Длина | неизолированный (модель 91) — 0,6–22,0 м; изолированный (модель 92) — 0,6–4,0 м |
| Среда | жидкие и сыпучие |
| Область применения | высокие резервуары, силосы, бункеры |
| Общие характеристики | |
| Принцип измерения | ёмкостной (изменение ёмкости чувствительного элемента при погружении) |
| Отклонение уровня срабатывания | ±5 мм от номинала |
| Уставка времени срабатывания | 1–5 с |
| Максимальное число точек контроля | 8 (для приборов с выходом 4–20 мА) |
| Температура среды | −100…+250 °C; до +400 °C — отдельные модели сенсора |
| Максимальное рабочее давление | по модели сенсора 0,6…10,0 МПа (максимум — модель 061Астр), вакуум допустим |
| Степень защиты | IP66 / IP67 |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |
| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | SPDT, DPDT, SPDT + сигнализация неисправности, до 1 А |
| Дискретный токовый | 4/20, 7/14, 8/16 мА или произвольные значения (до 8 точек) |
| Аналоговый | 4–20 мА, 4–20 мА + HART (режим непрерывного измерения) |
| Цифровой | RS-485, Modbus RTU |
| Удалённая настройка | по HART или Modbus RTU без демонтажа прибора |
| Надёжность и приёмка | |
| Наработка на отказ | не менее 100 000 ч |
| Срок службы | не менее 25 лет |
| Вторичный преобразователь | по заказу, до 8 сигнализаторов на один блок |
| Приёмка | ОТК, РМРС, для ОАЭ; класс безопасности по НП-001-15 |
