ТЭК-МСУ-ВГ — исполнение поплавкового сигнализатора вертикального монтажа с гибкой конструкцией удлинения чувствительного элемента. Поплавок скользит вдоль гибкого троса, последовательно проходя мимо герконов на заданных отметках, — так формируется до пяти независимых точек контроля. Погружная часть от 4 до 10 м: это диапазон, где жёсткое удлинение исполнения В (0,3–6 м) уже не достаёт, а гибкий трос при этом решает и логистическую задачу — сматывается в бухту, поэтому его можно доставить и смонтировать на высоком резервуаре. По коду заказа гибкий сенсор заказывается полем «Тип сенсора» и допускает длину до 15 000 мм. Разработан и производится в России.
Поплавок с магнитом свободно скользит по гибкому тросу вслед за уровнем. На заданных отметках установлены герконы: проходя мимо, магнит переключает соответствующий контакт — так формируется до пяти независимых точек контроля.
Поплавок с постоянным магнитом скользит по тросу и переключает герконы на заданных отметках.
Трос сматывается в бухту — доставка и установка возможны там, где жёсткую штангу не пронести.
Рабочий диапазон и аварийные границы контролируются одним прибором на одной точке врезки.
Гибкое удлинение выбирают для глубоких резервуаров и там, где монтаж жёсткой штанги невозможен физически.
Погружная часть до 10 м — рабочие и аварийные отметки в вертикальных резервуарах.
до 10 мГибкий трос проходит там, где жёсткую штангу не опустить и не доставить.
скважинаМногоуровневый контроль в глубоких приёмных камерах насосных станций.
до 5 точек| Назначение исполнения | |
| Код назначения | ВГ (в коде заказа — исполнение В с гибким типом сенсора) |
| Тип монтажа | вертикальный, сверху; гибкая конструкция удлинения |
| Погружная (монтажная) часть | 4…10 м; по коду заказа гибкий сенсор — до 15 000 мм |
| Точки контроля | до 5 (до 4 с релейным выходом, до 5 с дискретным 4–20 мА) |
| Температура среды | до +125 °C |
| Когда выбирают | глубина больше 6 м; жёсткую штангу невозможно доставить или смонтировать |
| Условия эксплуатации | |
| Максимальное рабочее давление | 1,6 / 2,5 / 4,0 / 6,3 / 10,0 МПа (до 10 МПа) |
| Диапазон плотностей среды | 500…1500 кг/м³ |
| Минимальная разность плотностей (раздел сред) | 100 кг/м³ |
| Отклонение уровня срабатывания | ±5 мм от номинала |
| Уставка времени срабатывания | от 1 до 5 с |
| Присоединение к процессу | |
| Резьбовое | наружная метрическая, трубная G, коническая NPT |
| Накидная гайка | метрическая, трубная G |

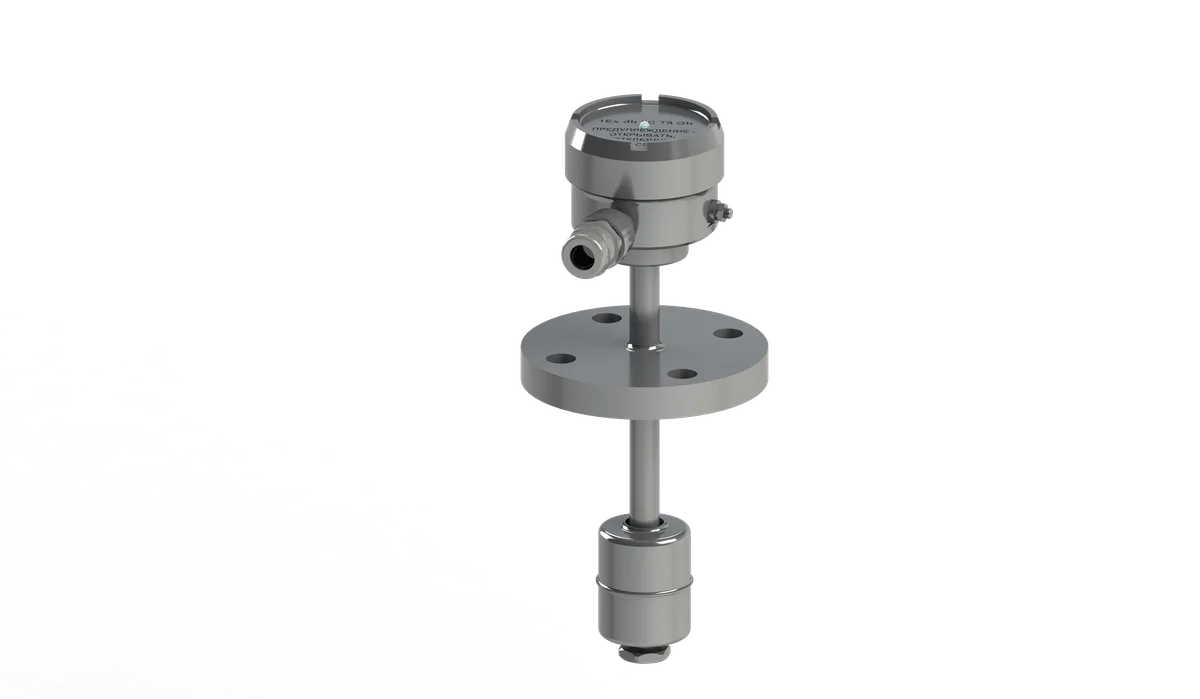

| Фланцевое | ГОСТ 12815-80, ГОСТ 33259-2015, EN 1092-1, DIN 2526, ANSI/ASME B16.5 (в т.ч. свободный фланец) |
| Приварное | патрубок под приварку |
| Выходной сигнал | |
| Релейный | независимый переключающий контакт SPDT, 4-проводный; электропитание не требуется |
| Дискретный токовый | 7/14 мА, 8/16 мА, 4/20 мА, 2-проводный; требуется 24 В пост. тока |
| Взрывозащита | без / 0Ex ia IIC T6 Ga / 1Ex db IIC T6 Gb |
| Вторичный преобразователь | по заказу, до 8 сигнализаторов на один блок |
| Приёмка и надёжность | |
| Вид приёмки | ОТК, РМРС, РРР, для ОАЭ |
| Наработка на отказ | не менее 100 000 ч |
| Гарантия | 12 месяцев (расширенная — до 60 месяцев) |
